GL OPTI SPHERE 500

Ultimative Lichtstrom- und Strahlungsleistungsmessung von LED-Modulen und Retrofit-Lampen.

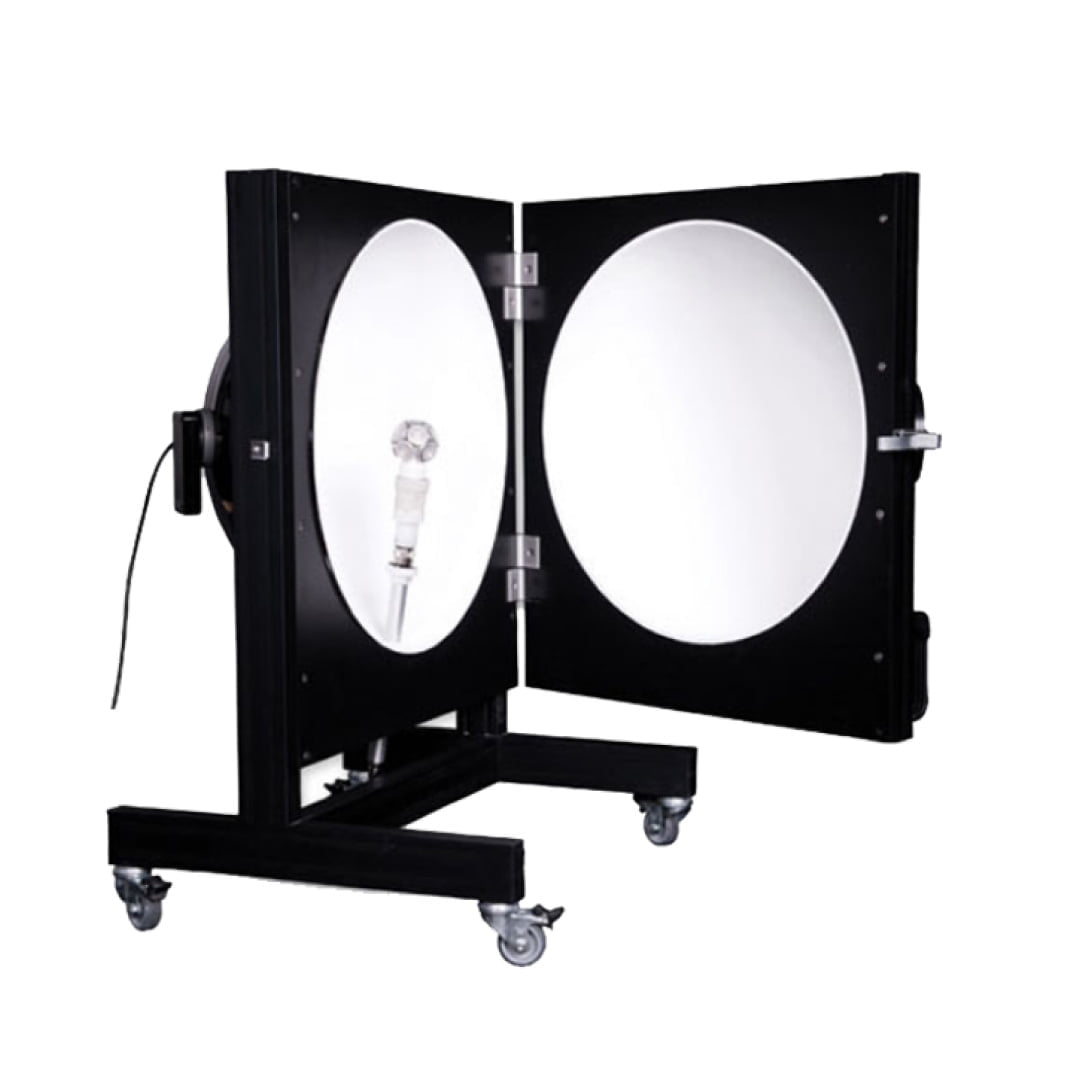

Kompakt-Integrationskugel-System-GL-OPTI-SPHERE-500

Kompaktes Ulbrichtkugel-System

Die GL OPTI SPHERE 500 wurde speziell für expandierende Beleuchtungsunternehmen im boomenden LED-Retrofit-Geschäft entwickelt, die eine schnelle und zuverlässige Lösung zum Prüfen und Messen von mittelgroßen Lampen und LED-Modulen benötigen. Sie ist eine ausgezeichnete Wahl für jeden LED-Leuchtenhersteller, der die Qualität seines Produkts charakterisieren möchte. Diese 50 cm Ulbrichtkugel ermöglicht sofortige Messungen von Lichtstrom, Farbtemperatur, Lichtstromeffizienz und vielen anderen wichtigen Lichteigenschaften.
Mit ihren kleinen Abmessungen ist die GL OPTI SPHERE 500 ein perfektes Tischgerät auf Laborniveau, ohne dass ein eigenes Labor oder ein hochqualifizierter Techniker benötigt wird. Dieses kalibrierte Lichtmesssystem entspricht den globalen Standards der CIE 127-2007 und IES NA LM-79-08 und allen amerikanischen und europäischen Anforderungen für professionelle LED-Lichtmessgeräte. Wählen Sie zwischen einer unserer Spektrometer-Serien, um ein leistungsstarkes und einfach zu bedienendes spektroradiometrisches Ulbrichtkugelsystem zu erstellen.

Einrichten und sofort messen

Standardmäßig ist diese Kugel mit den gängigsten Lampenfassungen ausgestattet. Der in der Mitte der Kugel installierte Standardlampenhalter erleichtert die Installation verschiedener Produkte und ermöglicht professionelle Lichtmessungen. Optional kann ein mechanischer Probentisch geliefert werden, der die einfache Installation verschiedener LED-Module oder kleiner Leuchten ermöglicht.

Beschleunigung der Produktentwicklung

Dieses Instrument kann einfach in einem Standardbüro installiert werden, so dass Entwicklungsabteilungen und Ingenieure schnell und präzise Beleuchtungskomponenten vor Ort messen können. Der Versand von Lampen und Komponenten zur Prüfung im Labor bedeutet lange Durchlaufzeiten und verlangsamt letztlich den Entwicklungszyklus. Mit der GL OPTI SPHERE 500 können Sie künftig zeitnah die Ergebnisse sehen.

Nicht nur für das Labor geeignet

Dieses flexible Ulbrichtkugel-System kann leicht an spezifischen Kundenbedürfnisse angepasst und in einen Produktionstester oder ein schnelles Produktionskontrollgerät verwandelt werden, mit dessen Hilfe Lampen, Leuchten und Module bei der Herstellung gemessen werden können. Größere Vertriebsunternehmen nutzen dies für die Qualitätsprüfung von Zukauf-Produkten, bevor sie auf den Markt kommen.

GL OPTI SPHERE 500 Anwendung

Ihr kompaktes Tischlabor

Der schnell wachsende Markt für LED-Retrofit-Lampen erfordert schnelle und zuverlässige Lösungen zum Testen und Messen kleiner bis mittlerer LED-Produkte. Die Opti Sphere 500 Ulbrichtkugel wurde speziell für diese Anforderung entwickelt und liefert eine komplette optische Messung von LED-Retrofit-/Ersatzlampen mit typischen Fassungen wie E27, E14, GU10 und anderen. Bei der Einführung der Lösung stellte sich schnell heraus, dass dieses kompakte Tischgerät gleichermaßen für den Einsatz in einem Lichtlabor wie auch in R&D-Abteilungen zur sofortigen Evaluierung von Komponenten, Prototypen und Endprodukten geeignet ist.
Die GL OPTI SPHERE 500 senkt die Eintrittsschwelle für die professionelle Lichtmessung. Ein eigener Messtechniker oder eine große Dunkelkammer sind nicht erforderlich. Richten Sie das System ein und beginnen Sie im Handumdrehen, Ihre Lampen zu verstehen. Die Einrichtung und der Betrieb stellen sicher, dass das technische Personal auch mit nur begrenzter Messerfahrung genaue Ergebnisse liefert. Unsere Kunden wissen es zu schätzen, dass Sie einfach die Kugel öffnen, die Lampe innen montieren und messen können. Diese Kugel ist mit allen Zubehörteilen und Komponenten ausgestattet, die Sie benötigen, und unsere GL Spectrosoft Software-Schnittstelle wird Ihnen helfen, das gewünschte Ergebnis zu erzielen.

LED-Module, Retrofit-Lampen und mehr

Müssen Sie viele verschiedene Messungen durchführen und haben nicht das Budget oder den Platz für eine große Kugel? Die GL OPTI SPHERE 500 bietet einen ausgezeichneten Einstieg in den Laborprüf- und Messraum für LED-Module, Lampen und Komponenten, die Sie in der Lampenfertigung einsetzen. Diese Ulbrichtkugel kann mit jedem unserer Spektrometer kombiniert werden, um genaue Lichtstrom und Farbtests durchzuführen. Jetzt können Sie Komponenten und Diffusoren überprüfen, den Einfluss neuer elektronischer Treiber kontrollieren und daraus sofort Berichte und Analysen erstellen. Erhalten Sie photometrische Ergebnisse für Prototypen, verifizieren Sie die LEDs und andere Komponenten Ihrer Lieferanten und bringen Sie Ihre Lichtqualität unter Kontrolle!

GL OPTI SPHERE 500 Eigenschaften

Zuverlässige Lichtmessung

Alle GL Optic Kugeln werden mit einer Werkskalibrierung ausgeliefert. Unsere Kugeln sind universell einsetzbar und können mit jedem GL Optic Spektrometer verwendet werden. Die Innenwände der Kugel sind mit Bariumsulfat (BaSO4) beschichtet, was einen hohen Reflexionsgrad von bis zu 97% gewährleistet.

CIE-konform

Messen Sie LEDs nach CIE 127:2007 und neuer CIE S 025/E:2015. Diese Kugel entspricht auch anderen globalen Normen und allen amerikanischen IES LM und europäischen EN-Anforderungen für professionelle LED-Lichtmessgeräte.

Automatische Selbstabsorptionskorrektur

Verwenden Sie das standardmäßige GL OPTI SPHERE 500 System mit Universal-Lampenhalter und optionalem mechanischem Probentisch für 4π Messungen an kleinen Lampen und Modulen. Alle Kugeln verfügen auch über einen seitlichen Anschluss für die genaue Messung von 2π-Quellen.
Weitere Adapter, Halterungen für die Temperaturregelung oder spezielle Halterungen sind auf Anfrage erhältlich. Bitte kontaktieren Sie uns, um Ihre Anforderungen mit uns zu besprechen.

Automatisierte Korrektur der Selbstabsorption

Die integrierte LED-Hilfslichtquelle wird vollständig von der Spectrosoft-Software gesteuert, um schnelle Korrekturen zu ermöglichen und genaue Messergebnisse zu erzielen.

GL OPTI SPHERE 500 Metriken

Integrierte Messgrößen

  • Gesamtlichtstrom [ lm ]
  • Strahlungsleistung [ W/nm ]
  • Gesamter Photonenstrom
  • PBAR-Strom und mehr
  • Farbmetrische Messgrößen

  • Korrelierte Farbtemperatur – CCT und Duv
  • Farbwiedergabeindizes - Ra, CRI, R1 bis R14, TM-30
  • Fidelity index Rf
  • MacAdam Elypses.
  • Binning
  • Farbkoordinaten
  • Optionale Messgrößen*

  • Luminous Efficacy [lm/w]
  • Power Factor
  • Temperature Tp T amb etc
  • *erforderliche optionale Peripheriegeräte bitte anfragen hier

    GL OPTI SPHERE 500 Technische Daten

    APPLICATION
    Luminous flux and radiant power measurement of LED modules and retrofit lamps.
    TECHNICAL DATA
    Spectral range*340 – 1700nm
    Sphere inner diameter500mm
    Entrance aperture diameter80mm
    Sphere materialComposite
    Inner coatingBarium Sulfate (BaSO4) high-reflectance material (R98)
    Outer coatingBlack finish
    Reflectance properties97%
    HilfslichtquelleWhite LED
    Spectrometer portDirect connection or SMA fiber-optic
    Standards complianceCE, LM 79, CIE 127:2007 CIE S 025/E:2015
    Maximum DUT dimensions in accordance with CIE S 025/E:201550mm (diameter or diagonal)
    Maximum dimension for optimal measurement (1/3 x sphere diameter)165mm (diameter or diagonal)
    Maximum DUT weight3kg
    Sphere frameHinged
    Sphere center positioningN/A
    Mechanical breadboard with postFor 4π measurement
    USB source controller for auxiliary light sourceWith current source and relay switch for external power supply
    Universal post with standard lamp socketsE14, E27, GU10 and G4 for QTH lamp spectral flux source
    External dimensions [W x H x D]620 x 760 x 590mm
    Weight17.5kg
    *Spektralbereich der Beschichtung. Der tatsächliche Spektralbereich des Systems kann aufgrund der Einschränkungen des verwendeten optischen Zubehörs eingeschränkt sein.
    Anmerkung: Änderungen der Geräte-, Firmware- und Software-Spezifikationen sind ohne vorherige Ankündigung vorbehalten. Alle Informationen in den GL OPTIC-Datenblättern und Produktinformationen, die in irgendeiner Form verfügbar sind, wurden sorgfältig erstellt und enthalten Informationen, von denen wir glauben, dass sie wahr sind. Bitte beachten Sie, dass Abweichungen aufgrund von Text- und/oder anderen Fehlern oder Änderungen in der verfügbaren Technologie auftreten können. Wir empfehlen Ihnen, GL Optic vor der Verwendung des Produkts zu kontaktieren, um die neuesten Produktspezifikationen zu erhalten.
    Nachstehend finden Sie Materialien, die zum Herunterladen bereitstehen. Klicken Sie auf die Datei, die Sie interessiert, um sie herunterzuladen.

    Weitere Produkte

    GL SPECTIS 1.0

    Präzise Lichtmesstechnik im handlichen Format, konfigurierbar mit einer Reihe von Zubehör.

    GL SPECTROSOFT

    GL SPECTROSOFT ist eine analytische PC-basierte Software, die für Laboranwendungen, Feldarbeit, Qualitätskontrolle in der Produktion und für allgemeine Lichtbeurteilungszwecke entwickelt wurde.

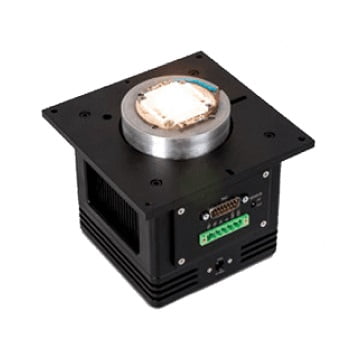

    GL TEC CONTROL SYSTEM
