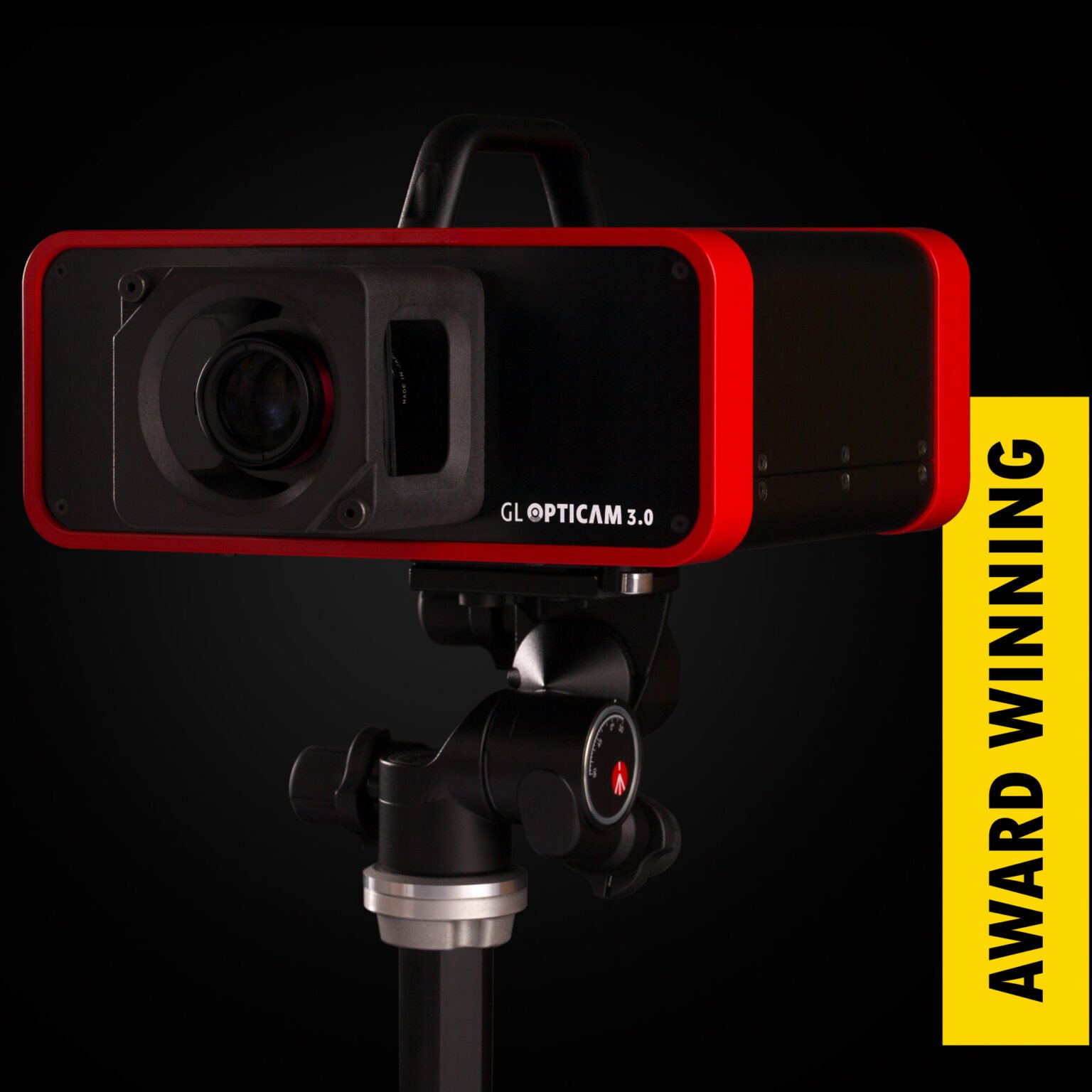

GL OPTICAM 3.0 4K TEC

Erstes vollständig angepasstes System für Straßenbeleuchtungsmessungen, gemäß der Norm EN 13201: 2016

GL OPTICAM 3.0 4k TEC Straßenbeleuchtungsmessungen

Erstes vollständig angepasstes System für Straßenbeleuchtungsmessungen gemäß des EN 13201: 2016 Standard

Bis zum Launch der GL OPTICAM 3.0 4K TEC war die Messung der Leuchtdichteverteilung auf Straßen ein langwieriger, zeitaufwendiger und kostspieliger Prozess, der die Teilnahme vieler Personen mit Fachkenntnissen erforderte. Das neue System für bildgebende Leuchtdichtemessungen liefert in Sekundenschnelle vollständige Messdaten, die zur Berechnung der Normerfüllung der Leuchtdichteverteilung der ausgewählten Straßen- und Flächenbeleuchtung notwendig sind. Im Gegensatz zu anderen Labormessgeräten ist die GL OPTICAM 3.0 4K TEC die weltweit erste konzipierte Lösung, die vollständig an Feldmessungen angepasst ist.
Das bildgebende Kameramesssystem enthält eine TEC-Einheit zur thermischen Stabilisierung des Bildsensors, die Messfehler aufgrund von wechselnden Temperaturbedingungen kompensiert. Das hermetische Gehäuse ( IP 54 ) ist für den Feldeinsatz konzipiert und für verschiedene Wetterbedingungen vorbereitet – auch bei Regen, ohne das eine Beschädigung der Kamera befürchtet werden muss. Darüber hinaus verfügt das Leuchtdichtekamerasystem über eine Akku-Stromquelle, die den Bediener bei Arbeiten im Freien von Stromgeneratoren und tragbaren Stromversorgungen unabhängig macht. Ein Zubehörteile-Set erleichtert die Bestimmung des Messfeldes sowie den kompletten Messvorgang.

Verifizierte Straßen- und Flächenbeleuchtung

Straßenbeleuchtung, Fußgängerübergangszonen, Tunnel- und Flugplatzbeleuchtung können in kürzester Zeit gemessen werden. Dieses hochauflösende und hochempfindliche Kamerasystem ist für sofortige Messungen der Leuchtdichteverteilung in jeder Feldanwendung vorkonfiguriert. Wann immer Sie eine zuverlässige, Leuchtdichteprüfung vor Ort benötigen, können Sie mit unserem bildgebenden Leuchtdichtemessgerät messen.

Einhaltung der Straßenbeleuchtung nach EN 13201 Standard

Die Analysesoftware ist intuitiv und stellt die Ergebnisse sofort dar, einschließlich der Übereinstimmung oder Nichteinhaltung der Installation mit den Annahmen und Anforderungen für die Straßenbeleuchtungsklasse gemäß EN 13201. Darüber hinaus ermöglicht die Software die Erstellung eines Berichts auf Knopfdruck – eine Funktion, die bisher in keinem System auf dem Markt verfügbar war.

Für Feldarbeit konzipiert

Hermetisches Gehäuse ( IP 54 ), thermische Stabilisierung, professionelles Stativ und Zubehör, das unter verschiedenen Wetterbedingungen einsatzbereit ist – auch bei Regen, ohne Angst vor Kameraschäden. Es verfügt über eine Akku-Stromquelle, Transportkoffer, Messfeldmarkierungen, Messrad, all das, was Sie bei Messungen im Freien benötigen.

GL OPTICAM 3.0 4K TEC Anwendung

Programm für intelligente Entwicklung

Die Entwicklung des bildgebenden Leuchtdichteinstruments GL OPTICAM 3.0 wurde in Zusammenarbeit mit der Technischen Universität Poznań durchgeführt und im Rahmen des Programms des Nationalen Zentrums für Forschung und Entwicklung umgesetzt. Ziel des Projekts war es, ein Messsystem auf den Markt zu bringen, das Messungen der Leuchtdichteverteilung vor Ort unterstützt. Es gibt viele Leuchtdichtemessgeräte auf dem Markt, aber diese sind alle Laborgeräte und keines davon ist tatsächlich für die Messung der Straßenleuchtdichte ausgelegt und vorbereitet.
Das Team der Abteilung für Lichttechnologie und elektrothermische Energie der Technischen Universität Poznań hat langjährige Erfahrung in der Durchführung von Leuchtdichtemessungen auf Straßen mit Hilfe von Spot-Leuchtdichtemessgeräten und einem bildgebenden Leuchtdichtemessgerät. Die Verwendung eines ILMD-Messgeräts erleichtert die Durchführung von Messungen erheblich und trägt dazu bei, zuverlässigere Ergebnisse zu erhalten, die eine objektive Beurteilung der Leistung der Straßenbeleuchtungsanlage ermöglichen.

Qualität der Straßenbeleuchtung im Fokus

Die Messung der Straßenleuchtdichte ist eine anspruchsvolle Aufgabe. Dieses System ist vollständig für Messungen vor Ort auf der Straße vorbereitet. Das hermetische Gehäuse der Kamera ist so gebaut, dass das System und das Objektiv vor mechanischen Beschädigungen geschützt sind. Der Sensor ist thermisch stabilisiert und bereit, bei verschiedenen Temperaturen zu arbeiten, und der mitgelieferte Akku Pack und die Peripheriegeräte unterstützen die professionelle Feldmessung. Er kann an verschiedenen Orten eingesetzt werden, wobei die Laborgenauigkeit erhalten bleibt.

Messsystem für den Außeneinsatz

Zur Zusatzausstattung des Systems gehören ein spezielles Hochleistungs-Hubstativ, ein zusätzlicher Akku Pack, ein Messrad zur Abstandsmessung, speziell entwickelte Messfeldmarkierungen und eine reflektierende Sicherheitsweste. All dies ist in speziellen Transportkisten verpackt und bildet einen tragbaren Messstand.

Hinzufügen von Farbmetrik

Dieses Leuchtdichtemessgerät kann mit unserem GL SPECTIS 1.0 Touch Spektralradiometer kombiniert werden, um die farbmetrische Prüfung und Auswertung zu ermöglichen. Unsere GL SPECTROSOFT bietet die Möglichkeit, die Messungen der Leuchtdichtekamera mit der spektralradiometrischen Messung zu kombinieren. Dadurch sind wir in der Lage, eine Fehlanpassungs-Korrektur für Leuchtdichtewerte durchzuführen, um die höchste Genauigkeit zu erreichen und alle farbmetrischen und spektralen Daten für das zu testende LED-Produkt zu liefern.

GL OPTICAM 3.0 4K TEC Funktionen

Plug & Measure

Vorkonfiguriertes und individuell kalibriertes digitales Leuchtdichtekamerasystem für den sofortigen Test der Leuchtdichteverteilung. Die Bedienung ist so einfach wie das Aufsetzen dieses Instruments auf das Stativ vor dem Beleuchtungssystem und die Messung des absoluten Leuchtdichtepegels. Das Instrument kann sowohl im Feld als auch im Labor eingesetzt werden.

Spezieller V-Lambdafilter

Jede Kamera ist mit dem speziell ausgewählten optisch korrigierten Filter der Klasse A ausgestattet, um die höchste Qualität der Leuchtdichtemessungen entsprechend der Empfindlichkeit des menschlichen Auges zu gewährleisten. Jeder Filter wird für jeden CMOS-Sensor einzeln optimiert.

Thermisch stabilisierter Sensor

Der TEC-gesteuerte Bildsensor kompensiert Messfehler, die sich aus wechselnden Temperaturbedingungen ergeben.

Hinzufügen von Spektrum und Farbe

Diese neue bildgebende Leuchtdichtekamera kann mit unseren Spektralinstrumenten wie z.B. dem GL SPECTIS 1.0 Touch kombiniert werden, um die Qualitätskontrolle mit den farbmetrischen Werten wie Farbkoordinate, CCT, CRI und vielen anderen zu erweitern. Zusätzlich bietet sie auch ein automatisches Filter-Miss-Match-Korrekturverfahren und unterstützt die Messungen von Mehrfarben-LED-Geräten beim Testen.

GL OPTICAM 3.0 4K TEC Metriken

Photometrische Größen

  • Leuchtdichte (punktuell & durchschnittlich) [cd/m2]
  • Leuchtdichteverteilung
  • Isocandela-Diagramm
  • Durchschnittliche Leuchtdichte
  • Min-Max-Diagramm und Tabellen
  • Farbmetrische Größen*

  • Korrelierte Farbtemperatur – CCT und Duv
  • Farbwiedergabe Indizes – Ra, CRI, R1 bis R14
  • Bewertung der Farbwiedergabe nach TM-30 IES Standard
  • Farbgleichmäßigkeit
  • Binning und Farbkonsistenz
  • Spektrale Leistungsverteilung
  • * verfügbar in Kombination mit dem Spektralinstrumentensystem

    GL OPTICAM 3.0 4K TEC Spezifikationen

    APPLICATION
    Road lighting and other light sources, displays, luminous and illuminated surfaces
    MEASUREMENTS
    Imaging resolution4096×2168 (4K, 9 MPix)
    A/D conversion12 bit
    Measurement range0,01 cd/m² ... 150000 cd/m² (Bereich abhängig von der Objektivblende) (ND-Filter für höheren Bereich auf Anfrage erhältlich)
    Resolution0,01 cd/m²
    Dynamic range1:15000000
    Focus distance200 mm to infinity (depends on lens type)
    Minimum working area56 mm x 30 mm (at 200 mm distance) (will vary depending on lens type)
    Uncertainty of spectral responseClass A (f1′) < 3%
    Integration time50 µs … 10 s
    PROPERTIES
    Measuring sensor typeCMOS monochromatic matrix with spectral response filter
    Optical system50 mm f/2.8 Objektiv. (andere auf Anfrage erhältlich)
    Dimensions [H x W x D]149 mm x 306 mm x 265 mm
    Weight5,7 kg
    IP Code54
    PC ConnectivityUSB 3.0
    Power sourceBattery pack and 15V DC power adapter Power inverter on demand
    Tripod adapterBSW ¼”
    ORDERING INFORMATION
    Case
    USB cable

    Anmerkung: Änderungen der Geräte-, Firmware- und Software-Spezifikationen sind ohne vorherige Ankündigung vorbehalten. Alle Informationen in den GL OPTIC-Datenblättern und Produktinformationen, die in irgendeiner Form verfügbar sind, wurden sorgfältig erstellt und enthalten Informationen, von denen wir glauben, dass sie wahr sind. Bitte beachten Sie, dass Abweichungen aufgrund von Text- und/oder anderen Fehlern oder Änderungen in der verfügbaren Technologie auftreten können. Wir empfehlen Ihnen, GL Optic vor der Verwendung des Produkts zu kontaktieren, um die neuesten Produktspezifikationen zu erhalten.

    Nachstehend finden Sie Materialien, die zum Herunterladen bereitstehen. Klicken Sie auf die Datei, die Sie interessiert, um sie herunterzuladen.

    Design Plus Award powered by Light + Building Frankfurt 2022

    Der Design Plus Award ist einer der führenden Designwettbewerbe in Deutschland. Die hochkarätige Fachjury würdigte neben dem Gesamtkonzept und der gestalterischen Qualität auch den Innovationsgehalt sowie die technische und ökologische Qualität des kompakten Systems zur Leuchtdichtemessung von Straßenbeleuchtungen.

    Das beste Produkt Messe "Licht" Warschau 2022

    Die Trade Show „Licht“ ist die größte Veranstaltung für die Beleuchtungsindustrie in Polen, welche jedes Jahr Hunderte von Ausstellern und mehrere tausend Besucher anzieht. Während der 29. Internationalen Fachmesse „Licht“ wurde GL Opticam als fortschrittlichste Lösung in Bezug auf Technologie, Design, Nutzen und Innovation ausgezeichnet.

    Video

    Weitere Produkte

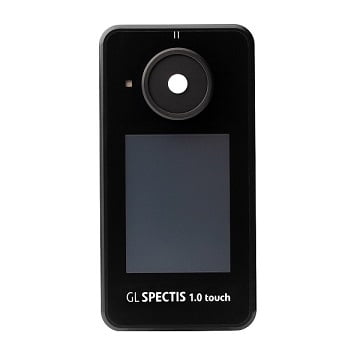

    GL SPECTIS 1.0 TOUCH
