GL SPECTIS 1.0 Touch + Flicker
Flickermessung vereinfacht
Leistungsstark und mobil
Als verbesserte Version des bewährten Spektrallichtmessgeräts GL SPECTIS 1.0 Touch bringt diese neue Variante die portable Lichtmessung auf ein neues Niveau. Dieses innovative neue Lichtspektrometerinstrument kann nun neben der umfangreichen Palette der auf dem GL SPECTIS 1.0 Touch verfügbaren lichttechnischen und farbmetrischen Standardwerte für Farbe und Intensität... und das alles innerhalb von Sekunden.
Die beste Wahl für Flickermessungen
Das GL SPECTIS 1.0 Touch Licht-Flicker-Messgerät ist jetzt mit einer zusätzlichen Elektronik und einer schnellen Fotodiode ausgestattet, um die Flickrfrequenz, den Flickerindex und das Flickerverhältnis zu messen. Dieses Gerät wurde in Zusammenarbeit mit Branchenführern und Normenausschüssen entwickelt und liefert alle Messgrößen, die zur genauen Messung und zum Verständnis des Flickers erforderlich sind.
Heute schon die Metriken von morgen
Bleiben Sie dem Wettbewerb einen Schritt voraus, indem Sie Flickermessungen in Ihre optischen Tests integrieren. Während es in vielen Bereichen noch immer eine aufkommende Anforderung ist, wird der charakteristische Flicker bald zur Normalität. Neue Metriken wie SVM, SAM, MP, PstLM und JA10 haben wir mit unserem Messgerät bereits abgedeckt.
Ein echtes Allround-Talent
Warum mehrere Messgeräte verwenden, um Ihr Licht zu charakterisieren, wenn es mit einem einzigen tragbaren Lichtspektrometer erfasst werden kann? Weniger Geräte, die mitgenommen werden müssen, und weniger Berichte, die kombiniert werden müssen. Alles auf Knopfdruck. Verwenden Sie das Gerät, um Spektral- und Flickerdaten im Labor oder Feld zu sammeln. Benötigen Sie zusätzliche Analyse- oder Berichtsfunktionen? Verwenden Sie unsere optionale GL SPECTROSOFT.
Flexibilität neu definiert
Das GL SPECTIS 1.0 Touch + Flicker bietet eine großartige Standalone-Lösung, kann aber auch mit einer Reihe von Zubehörteilen kombiniert werden. Von Ulbrichtkugeln bis hin zu Goniometern, im Labor oder in der praktischen Anwendung, mit diesem System haben Sie unzählige Möglichkeiten. Konfigurieren Sie das System so, dass es Beleuchtungsstärke, Flackermetriken oder Lichtstrom und sogar die Leuchtdichte von LEDs mit einer optionalen GL OPTI PROBE misst.
Vorherige
Weiter
GL SPECTIS 1.0 Touch + Flicker Verwendung
Jede wichtige Kennzahl, ein Gerät
Als die erste “flickerfreie” Fußballstadionbeleuchtung in der Chelsea Arena in Großbritannien installiert wurde, wurde GL Optic gebeten, ein Gerät zur Verfügung zu stellen, das als Audit-Tool zur Überprüfung der neu installierten Beleuchtung verwendet werden kann. Der Auftragnehmer musste die photometrischen und farbmetrischen Werte einschließlich Beleuchtungsstärke (lx), Farbtemperatur (CCT), Farbwiedergabeeigenschaften von LED (CRI), Konsistenzindex der Fernseherbeleuchtung (TLCI) bewerten und zusätzlich überprüfen, ob es sich um eine flickerfreie Installation handelt.
Dieses Projekt löste die Entwicklung des Spectis 1. 0 Touch + Flicker aus und verbesserte unseren bestehenden GL Spectis 1. 0 Touch durch die Integration einer zusätzlichen elektronischen Leiterplatte mit einer schnellen Fotodiode zur Erfassung der optischen Flickereigenschaften. Das Ergebnis ist möglicherweise das beste mobile Flickerspektralradiometer auf dem Markt. Abdeckung eines außergewöhnlich breiten Frequenzbereichs mit einer Genauigkeit, die der einiger Laborgeräte entspricht.
GL Optic beteiligt sich aktiv an einer Arbeitsgruppe mit Philips, die sich auf die Entwicklung neuer Flickermetrikstandards in der gesamten Branche konzentriert. Dank dieser direkten Zusammenarbeit haben wir die Möglichkeit, unsere Genauigkeit täglich mit dem von Philips bereitgestellten Referenzstandard zu vergleichen und zu bewerten. Wir sind auch in der Lage, die neuesten Flickermetriken wie Flickerindex, Flickerprozentsatz und Flickerverhältnis zusammen mit der neuesten SVM (Stroboscopic Visibility Measure) zu integrieren – ein neuer Standard, um stroboskopische Sichtbarkeit bei Lichtmodulation (typischerweise bis 2 KHz) bei sich bewegenden und rotierenden Objekten zu messen.
Das GL SPECTIS 1. 0 Touch + Flicker Messinstrument ist ein intuitiv bedienbares, tragbares Touchscreen-Lichtspektrometer, das sowohl für das Labor als auch für den Außeneinsatz geeignet ist. Mit einer Reihe von Software-Analysefunktionen und einer umfangreichen Palette von Zubehörteilen ist dieses Gerät in einer ganz eigenen Kategorie.
Funktionsumfang des GL SPECTIS 1.0 Touch + Flicker
Zuverlässiges, präzises und intuitiv bedienbares Spektralinstrument
Das GL SPECTIS 1.0 Touch + Flicker liefert zuverlässige und genaue optische Leistung und ist dabei intuitiv bedienbar. Mit diesem Messinstrument ist die zuverlässige Lichtmessung und –bewertung nicht mehr nur experten und externen Laboren vorbehalten. Unsere vorkonfigurierten, individuell kalibrierten Messgeräte liefern schnelle und präzise Ergebnisse. Zusätzlich beinhaltet die mitgelieferte Software umfangreiche Analyse- und Automatisierungsfunktionen, die letztendlich entscheidenden Ergebnisse liefern.
Spektral- und Photodiodenmessung
GL Optic Lichtspektrometer sind für Anwendungen der Lichtmessung konzipiert und vorkonfiguriert. Der Cosinus-korrigierte Messkopf der Klasse B ist ein Standardzubehör, das eine präzise Messung des Lichts ermöglicht. Mit dem Hinzufügen einer Fotodiode, die neben dem Standard-Diffusor mit schneller Ausleseelektronik platziert ist, wird nun gleichzeitig der optische Flicker erfasst. Direkt auf dem Touchscreen können Sie die Werte und die Grafik mit Kurvenform, Höhe und Frequenz überprüfen und sogar zoomen, um Details zu überprüfen. Mit der optionalen GL SPECTROSOFT PRO-Lizenz sind erweiterte Analyse- und Berichtsfunktionen möglich.
Außerdem alle Kernfunktionen des GL SPECTIS 1.0 Touch:
- Handheld Spektrometer
- Erkennung von Einkoppeloptiken
- Dunkelstrom-Kompensation
- Triggeranschluss
- Photometrische und radiometrische Kalibrierung
GL SPECTIS 1.0 Touch + Flicker Messgeräte Metriken
Messen Sie Strahlungsleistung und Farbe gemeinsam
- spektrale Leistungsverteilung (spectral power distribution SPD)
- Beleuchtungsstärke: Lux oder fcd
- Strahlungsleistung [mWatt]
- Farbe: CRI, CCT, x,y
Und optische Flickermetriken wie:
- Flackerfrequenz
- Flickerindex
- Flimmerverhältnis
- SVM (Stroboscopic Visibility Measure)
- Pst LM (Short Term Perceptibility für Lichtmodulation) - nur mit GL SPECTROSOFT PRO/LAB verfügbar
- SAM (Stroboscopic Acceptability Metric)
- Mp (auch LRC Flicker Perception genannt)
- VESA (Verband für Videoelektronik-Normen)
- JEITA (Japan Electronics and Information Technology Industries Association)
- Flicker- und FFT-Grafik verfügbarUnd vieles mehr! Kontaktieren Sie uns für eine vollständige Liste der Lichtmessgrößen.
Und viele mehr! Kontaktieren Sie uns für eine vollständige Liste von Belichtungsmessern.
GL SPECTIS 1.0 Touch + Flicker Spezifikationen
APPLICATION | ||||
| Natural light, LEDs, halogen light, etc. | ||||
LED MEASUREMENT | ||||
| Illuminance [lx]* | 10 - 100 000 lx (for white LED) | |||
| 0.01 - 100 000 lx (Available with optional GL SALLI Diffusor) | ||||
| Luminance [cd/m2] | Available with optional GL OPTI PROBE | |||
| Luminous flux [lm] | Available with optional GL OPTI SPHERE | |||
| Luminous intensity [cd] | Calculated in GL SPECTROSOFT | |||
| Irradiance [W/m2] | 0.03 - 600 W/m2 ( for white LED) | |||
| Illuminance class | Class B - DIN 5032-7 | |||
| Class A - JIS C 1609-1:2006 | ||||
| Tolerance - cosine response (f2′) | < 3% (1,9%) | |||
| Spectral range ** | 340 - 780 nm (UVa-VIS) (GL SPECTIS 1.0 Touch + Flicker UVa - VIS ) | |||
FLICKER MEASUREMENTS | ||||
| Time | Sampling period | Upper cut-off frequency | Lower cut-off frequency | FFT frequency resolutions |
| 131 ms | 8 μs | 12,5 kHZ | 23 Hz | 7,63 |
| 262 ms | 16 μs | 6,25 kHz | 12 Hz | 3,81 |
| 524 ms | 32 μs | 3,125 kHz | 6 Hz | 1,91 |
| 1048 ms | 64 μs | 1,56 kHz | 3 Hz | 0,96 |
| 2097 ms | 128 μs | 781 Hz | 1,5 Hz | 0,48 |
| 4194 ms | 256 μs | 390 Hz | 0,8 Hz | 0,24 |
| 8388 ms | 512 μs | 195 Hz | 0,4 Hz | 0,12 |
| 16777 ms | 1024 μs | 97 Hz | 0,2 Hz | 0,06 |
| 33554 ms | 2048 μs | 48 Hz | 0,1 Hz | 0,03 |
| Frequency range | 0,01 Hz - 12,5 kHz | |||
| Maximum sampling rate | 125 kHz | |||
| Illuminance range | 0.1 lx - 15.000 lx | |||
| FFT plot visualization | ✓ | |||
| Time plot visualization | ✓ | |||
| Flickerindex | ✓ | |||
| SVM (Stroboscopic Visibility Measure) | ✓ | |||
| Dominant frequency | ✓ | |||
CALCULATED VALUES | ||||
| CRI - Color rendering index according to CIE | Ra, R1-R14 | |||
| TM-30-15 | Rf, Rg, Colour Vector Graphic | |||
| CCT - Correlated color temperature according to CIE | ✓ | |||
| Color peak | ✓ | |||
| Color dominant | optional with GL SPECTROSOFT | |||
| Color position coordinates [x,y] according to CIE 1931 | ✓ | |||
| Color position coordinates [u’,v’] according to CIE 1976 | ✓ | |||
| Color position coordinates [u,v] according to CIE 1960 | ✓ | |||
| PAR / PPFD | ✓ | |||
| Color coordinate error | optional with GL SPECTROSOFT | |||
| Metametric index | optional with GL SPECTROSOFT | |||
| Binning | optional with GL SPECTROSOFT | |||
| Assessment in accordance with ISO 3664 | ✓ | |||
PHOTOMETRY / RADIOMETRY | ||||
| Sensor | CMOS image sensor | |||
| Number of pixels | 256 | |||
| Physical resolution / datapoint interval | ~ 1.7 nm | |||
| Wavelength reproducibility | 0.5 nm | |||
| Integration time | 2,6 ms - 10 s | |||
| A/D converter | 16 bit | |||
| Signal-to-noise ratio | 1000:1 | |||
| Stray light | 2*10 E-3 | |||
| Optical resolution / FWHM | 10 nm | |||
| Uncertainty of spectroradiometric measurement | < 3% | |||
| Flicker compensation | ✓ | |||
| Temperature sensor and dark current compensation | ✓ | |||
| Uncertainty of color coordinates*** | 0.0015 | |||
| Automatische Zubehörerkennung | ✓ | |||
GENERAL PROPERTIES | ||||
| Operating system | Android | |||
| Internal power supply | lithium-polymer battery 3500 mAh | |||
| Maximum current draw | 600 mA | |||
| External power supply | USB mini socket: 5 V, 1 A | |||
| Automatic shut-off | ✓ | |||
| Battery life | up to 6 h***** | |||
| Operating temperature | 5-35°C | |||
| Dimensions [H x W x D] | 74.5 mm x 145.5 mm x 36.6 mm (with standard diffusor) | |||
| Weight | 349 g | |||
| Tripod adapter | ✓ | |||
INTERFACE & MEMORY | ||||
| USB | USB 2.0 | |||
| Trigger | MQ172, 4-pin, programmable | |||
| SD Card slot | micro SD 16 GB | |||
| Measurement result storage | Auto / 16 GB microSD | |||
| Data format | XML | |||
| Fiber optic connector | Optional SMA905D | |||
DISPLAY & OPERATION | ||||
| Display | 3,5" color LCD ( 240 x 320 px) | |||
| Operation | Touch Screen, PC / Notebook | |||
SOFTWARE | ||||
| Software | Optional GL SPECTROSOFT Basic / Pro / Lab | |||
ORDERING INFORMATION | ||||
| Case | ✓ | |||
| Battery | ✓ | |||
| USB cable | ✓ | |||
| Power supply | ✓ | |||
| Leash | ✓ | |||
| Display protection foil | ✓ | |||
| 4 GB microSD card | ✓ | |||
* Der Dynamikbereich hängt vom Spektrum ab und sollte für jede Lichtquelle separat berechnet werden. Geschätzter Dynamikbereich für eine typische weiße LED mit 4000 K. Geschätzter Bereich für ein optisches System, das den Standardspezifikationen entspricht. Änderungen hiervon sind oft möglich. Bitte wenden Sie sich an den technischen Support, wenn Sie bestimmte Parameter benötigen.
** Spektralbereich des Sensors. Der tatsächliche Spektralbereich des Systems kann aufgrund der Einschränkungen des verwendeten optischen Zubehörs reduziert sein.
** Absolute Messunsicherheit unmittelbar nach der Kalibrierung. Die erweiterte Unsicherheit entspricht einer Erfassungswahrscheinlichkeit von 95% und dem Erweiterungsfaktor k = 2.
Unter Laborbedingungen gültige Parameter 25°C, relative Luftfeuchtigkeit 45%.
**** Gilt nur innerhalb des Spektralbereichs des angegebenen Modells.
***** Bei mäßiger Nutzung - kontinuierliche Messungen und WiFi erhöhen den Energieverbrauch erheblich.
Anmerkung: Änderungen der Geräte-, Firmware- und Software-Spezifikationen sind ohne vorherige Ankündigung vorbehalten. Alle Informationen in den GL OPTIC-Datenblättern und Produktinformationen, die in irgendeiner Form verfügbar sind, wurden sorgfältig erstellt und enthalten Informationen, von denen wir glauben, dass sie wahr sind. Bitte beachten Sie, dass Abweichungen aufgrund von Text- und/oder anderen Fehlern oder Änderungen in der verfügbaren Technologie auftreten können. Wir empfehlen Ihnen, GL Optic vor der Verwendung des Produkts zu kontaktieren, um die neuesten Produktspezifikationen zu erhalten.
Nachstehend finden Sie Materialien, die zum Herunterladen bereitstehen. Klicken Sie auf die Datei, die Sie interessiert, um sie herunterzuladen.
Finalist bei den Sapphire Awards 2018 des LEDs Magazine
Mit den Sapphire Awards des LEDs Magazine werden die größten Fortschritte und Visionäre in der LED- und SSL-Branche ausgezeichnet. Unternehmen aus der ganzen Welt reichen ihre Produkte in mehreren Kategorien ein und haben die Chance, einen der prestigeträchtigen Titel des Jahres zu erhalten.
Mehr als nur ein Handheld
Zubehör für eine Vielzahl von Anwendungen
Human Centric Lighting Metriken
Messen Sie Lichtinstallationen, um die Beleuchtungsstärke, CCT, CRI, TM 30-15 Flickerindex, Flickerprozente und das SVM für visuelle Effekte zusammen mit den zirkadianen Kennzahlen wie EML und S/P-Verhältnis zu überprüfen.
TV- und Studio-Flicker
Mit unserem GL SPECTIS 1.0 Touch + Flicker können Sie sehr hohe Frequenzen bis 12 kHz messen, die für die Auswertung von Bühnen- und Studiobeleuchtung wichtig sind. Dazu gehören auch die verifizierten CCT-, CRI- und TLCI-Indizes.

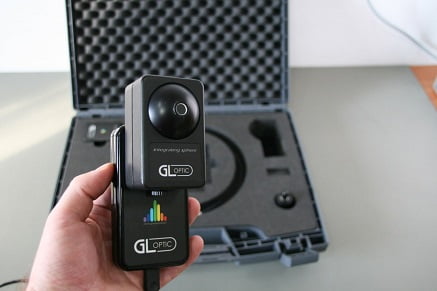

Lichtstrom und Farbe von LEDs
Verbinden Sie sich mit unserer GL Opti Sphere 48, um den Lichtstrom und die Farbe einzelner LEDs zu messen. Dieses Set unterstützt unter anderem Binning-Verifikation und Qualitätskontrolle während der Entwicklung und Eingangskontrolle von LEDs, Treibern und anderen Komponenten.

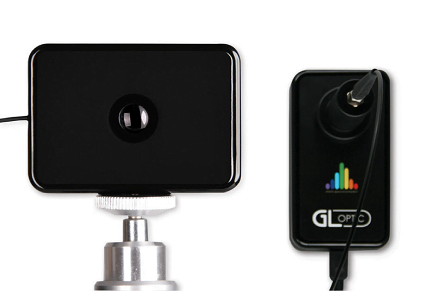

Leuchtdichte und Strahlungsleistung
Verfügbare Einkoppeloptiken und Zubehörteile können mit unserem Gerät verbunden und kalibriert werden, um flach emittierende Oberflächen wie Displays, Bildschirme und Rückleuchten zu messen. Das in unserem Spektrometer installierte Kodierungssystem lädt automatisch die Kalibrierungsdatei herunter und misst die Leuchtdichte [cd/m²]. Überprüfen Sie die verfügbaren GL OPTI PROBES.
