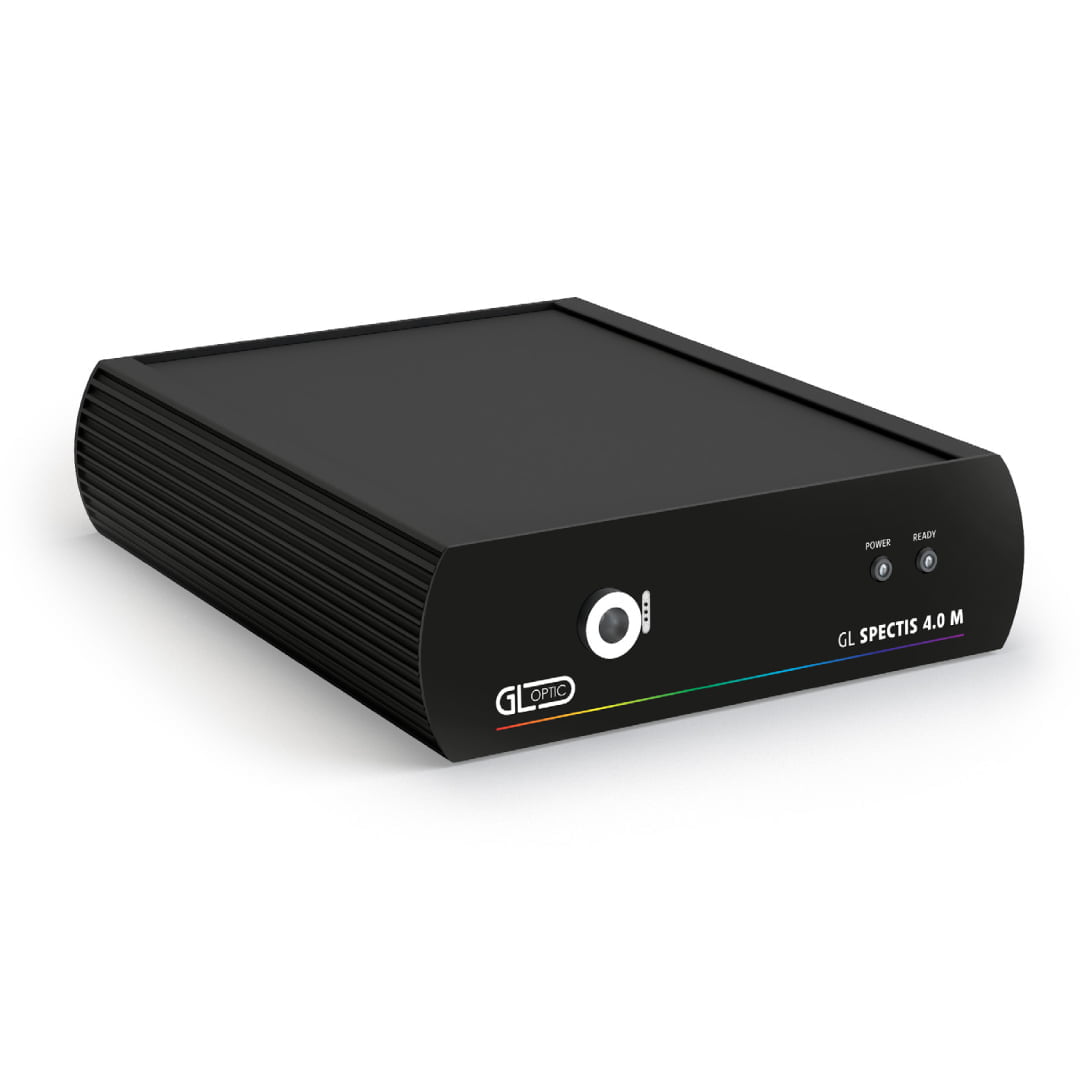

NEU! GL SPECTIS 4.0 M
Modulares High-End-Spektroradiometer für eine Vielzahl von Anwendungen
Neue Stufe der Hochpräzisionsprüfung von Lichtquellen
Hochwertiges Spektroradiometer
Neueste Technologie
Das High-End-Spektralradiometer GL SPECTIS 4.0 M verfügt über modernste optische Lösungen für die präzise Kontrolle der Lichtqualität in einer Vielzahl von Anwendungen. Für anspruchsvolle Messanwendungen im Labor oder in der Produktion ist es mit einem Peltier-Modul ausgestattet, das die Messunsicherheit durch ein geringeres Signalrauschen und minimierte Dunkelstromwerte reduziert.
Flexibilität für jede Branche
Mit seinem universellen, modularen Design ist GL SPECTIS 4.0 M die perfekte Wahl für den einfachen Aufbau eines dedizierten Messgeräts. Durch Hinzufügen eines zusätzlichen Filters ist es möglich, den Spektralbereich für spezifische Anforderungen zu erweitern. In Verbindung mit einer Ulbricht-Kugel ist die Messung des Gesamtlichtstroms und der Strahlungsleistung möglich. In Kombination mit Leuchtdichte-/Radianz-Teleskopsonden kann eine spezielle Bewertung der Gefährdung durch optische Strahlung und deren Qualität vorgenommen werden.
Präzise Werkskalibrierung
Wir legen Wert auf ordnungsgemäße Kalibrierungsverfahren und ein intelligentes Systemdesign. Jedes Spektralradiometer wird individuell kalibriert, und vor der absoluten Spektralkalibrierung werden verschiedene Vorkalibrierungsschritte durchgeführt, z. B. Wellenlängenkalibrierung, Nichtlinearitätskorrektur und Streulichtprüfung.
GL SPECTIS 4.0 M Verwendung
Bewertung der photobiologischen Sicherheit im UV-Bereich
Professionelle LED-Charakterisierung
Dieses High-End-Spektralradiometer ist perfekt für die LED-Charakterisierung geeignet, da es mit allen unseren Ulbricht-Kugeln und Goniometer-Systemen für Messungen gemäß CIE 127:2007 und CIE 025/E:2015 kombiniert werden kann. Die hohe Genauigkeit und Auflösung machen es zu einem idealen Instrument für Messungen, die die (IES) LM-79-08 und andere internationale Standards bestätigen.
GL SPECTIS 4.0 M Merkmale
Vorteile der modularen Technologie
Variabler optischer Pfad
Modul zur thermischen Stabilisierung
Die thermische Stabilisierung von Detektoren im GL SPECTIS 4.0 M ist eine Lösung, die auf der direkten Stabilisierung des Sensors mit einer Peltier-Zelle basiert, ohne das gesamte Gerät zu kühlen. Das Modul ist so konzipiert, dass die Eigenschaften des Detektors (Linearität, Rauschpegel, Dunkelstromwert) erhalten bleiben und ermöglicht die Messung von Signalen mit niedrigem Pegel. Die erhaltene Messung weist eine geringere Unsicherheit aufgrund von Temperaturschwankungen auf.
GL SPECTIS 4.0 M Metriken
Mit dem GL SPECTIS 4.0 M und einer geeigneten Sonde können Sie jede der folgenden optischen Größen messen:
- [lx]/[W/m2] - Beleuchtungsstärke, Bestrahlungsstärke
- [lm]/[W] - Lichtstrom, Strahlungsleistung
- CRI – Farbwiedergabeindex nach CIE
- CCT - Korrelierte Farbtemperatur nach der CIE
- Farbe - Farbkoordinaten der CIE 1931, CIE 1964 und CIE 1976
- Verfahren zur Bewertung der Farbwiedergabe von Lichtquellen nach TM-30 IES-Standard
- PAR/PPFD - Messung der photosynthetisch aktiven Strahlung für den Gartenbau
- EML – Biologische Wirkungen von Licht auf den Menschen in gleichwertigem melanopischem Lux
+ viele mehr!
Für jede Anwendung ist unser präzises GL SPECTIS 4.0-Spektrometer ideal.
GL SPECTIS 4.0 M Spezifikationen
APPLICATION | |||
| Laboratory and industrial measurements, daily quality control of LED production, UV and photobiological safety assessment, development of new designs of lighting fixtures | |||
CONFIGURATIONS | |||
| GL SPECTIS 4.0 M UV-VIS-NIR | GL SPECTIS 4.0 M UV-VIS-NIR TEC | GL SPECTIS 4.0 M UV | |
| Spectral range | 200 nm – 1050 nm | 200 nm – 1050 nm | 200 nm – 400 nm |
| Optical resolution / FWHM | 2.5 nm | 3 nm | 0.5 nm |
| Wavelength accuracy | 0.5 nm | 0.2 nm | 0.2 nm |
| Datapoint interval | ~0.5 nm | ~0.5 nm | ~0.1 nm |
| Integration time | 10 ms – 10 s | 10 ms – 65 s | 10 ms – 10 s |
| 7% within range 200 – 220 nm | 6% within range 200 – 220 nm | ||
| Radiometric accuracy: | 5% within range 220 – 500 nm | 4% within range 220 – 500 nm | 4% within range 200 – 400 nm |
| 4% within range 500 – 1050 nm | 3% within range 500 – 1050 nm | ||
| Stray light (for LED) | 2E-4 | 2E-4 | 2E-4 |
| Non-linearity | 0,5% | 0,5% | 0,5% |
| Sensor | back-thinned CCD | back-thinned TEC CCD | back-thinned CCD |
| Number of pixels | 2048 | 2048 | 2048 |
| A/D converter | 16 bit | 16 bit | 16 bit |
| Signal to Noise Ratio | 1000:1 | 1000:1 | 500:1 |
| Flicker compensation | ✓ | ✓ | ✓ |
| Temperature sensor and dark current compensation | compensation | Temperature stabilization (cooling -5ºC) + compensation | Temperature stabilization (optional)* + compensation |
| Uncertainty of color coordinates | ± 0.0015 | ± 0.0015 | N/A |
| Automatische Zubehörerkennung | ✓ | ✓ | ✓ |
| Automatic shutter | N/A | ✓ (optional) | N/A |
| Automatic filter wheel (4 customized filter slots for density filters available) | N/A | ✓ (optional) | N/A |
INTERFACE | |||
| PC connection | Ethernet | Ethernet | Ethernet |
| Trigger | terminal block 4 pin | terminal block 4 pin | terminal block 4 pin |
| Data format | XML | XML | XML |
| Fiber optic connector | quick release | quick release | quick release |
SOFTWARE | |||
| Software | GL SPECTROSOFT M | GL SPECTROSOFT M | GL SPECTROSOFT M |
| Development kit | DLL driver (SDK) | DLL driver (SDK) | DLL driver (SDK) |
GENERAL PROPERTIES | |||
| Ambient temperature range | 5 – 35°C | 5 – 35°C | 5 – 35°C |
| Dimmensions [H x W x D] | 70 x 250 x 300 mm | 70 x 250 x 300 mm | 70 x 250 x 300 mm |
| Rack adapter | 2U 19” (optional) | 2U 19” (optional) | 2U 19” (optional) |
| Weight | 5 kg | 5 kg | 5 kg |
| Power requirements | 5 V / 5 A DC | 5 V / 5 A DC | 5 V / 5 A DC |
Anmerkung: Änderungen der Geräte-, Firmware- und Software-Spezifikationen sind ohne vorherige Ankündigung vorbehalten. Alle Informationen in den GL OPTIC-Datenblättern und Produktinformationen, die in irgendeiner Form verfügbar sind, wurden sorgfältig erstellt und enthalten Informationen, von denen wir glauben, dass sie wahr sind. Bitte beachten Sie, dass Abweichungen aufgrund von Text- und/oder anderen Fehlern oder Änderungen in der verfügbaren Technologie auftreten können. Wir empfehlen Ihnen, GL Optic vor der Verwendung des Produkts zu kontaktieren, um die neuesten Produktspezifikationen zu erhalten.
Weitere Produkte

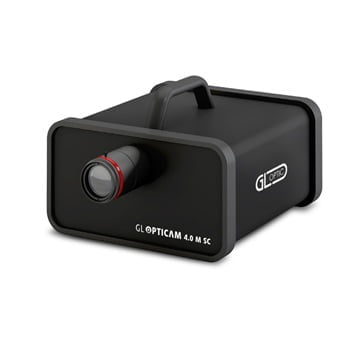

GL OPTICAM 4.0 M SC

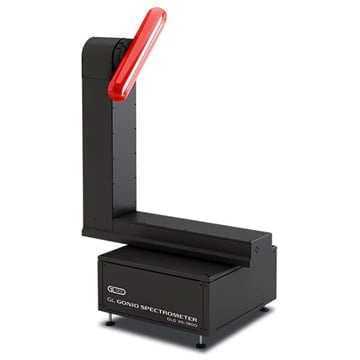

GL GONIO SPECTROMETER GLG 30-1800
Messung von Lichtstärkeverteilung, Strahlungsleistung, Lichtstrom, Farbtemperatur, Farbkoordinaten und Farbwiedergabeindex (CRI) von LEDs.

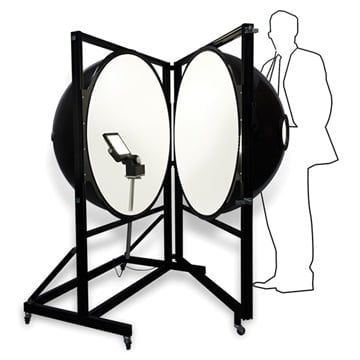

GL OPTI SPHERE 1100
