GL Large OPTI SPHERES

LM79-konforme Lichtstrom- und Strahlungsleistungsmessung an großen Leuchten.

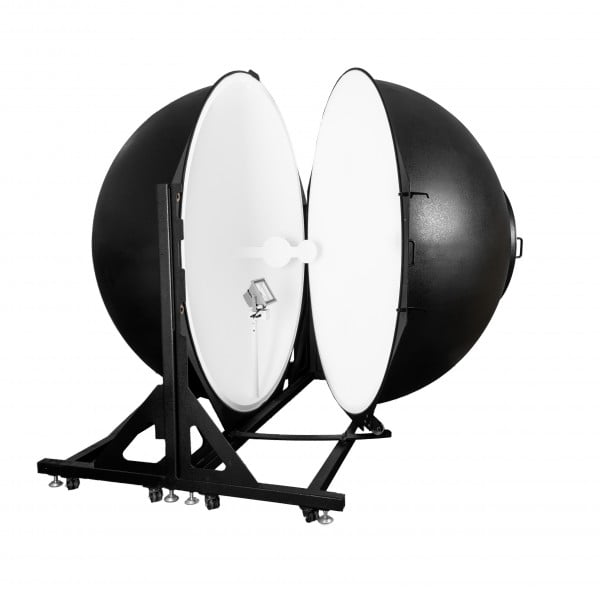

GL OPTIC große Ulbricht-Kugel Lichtstrom von großen LED-Lampen und -Leuchten

Große und präzise Ulbrichtkugel-Systeme in verschiedenen Größen

Die GL OPTI SPHERES 1500, 2000 und 3000 wurden für die Messung von großen LED-Leuchten und Lampen für Lichtstrom, Strahlungsleistung und Farbe entwickelt. Diese Systeme ermöglichen LM79-konforme Prüfungen und entsprechen auch den Empfehlungen des Technischen Komitees der CIE, die im Technischen Bericht der CIE 127:2007 veröffentlicht wurden.
Die Größe der Kugel und die seitliche Messöffnung ermöglichen die einfache Installation einer Vielzahl von Lichtquellen mit zusätzlichen Adaptern oder Halterungen und ermöglichen so eine volle Flexibilität bei der Messung. Wie alle unsere Ulbrichtkugel-Systeme kann auch dieses System mit jedem unserer Hochleistungs-Spektrometer und einer leistungsstarken Automatisierungs- und Analysesoftware ausgestattet werden, um ein komplett schlüsselfertiges System zu erstellen, das jeder bedienen kann.

Plug & Play

Die GL OPTI SPHERE wird standardmäßig mit einem mechanischen Tischgestell geliefert, der an die Montage vieler verschiedener Leuchten- und LED-Lampen angepasst werden kann. Ein optionaler Probenhalter in der Mitte der Kugel erleichtert die Installation verschiedener Produkte. Jedes unserer leistungsstarken Lichtspektrometer kann sich mit der Kugel verbinden und wird von der Software automatisch erkannt, wenn es an den Detektoranschluss angeschlossen wird.

Große LED-Leuchten und-Lampen bis zu 3-Meter

Mit einem Durchmesser von 2 Metern (optional 1,5 oder 3 Meter) ist die Kugel für die Messung der spektralen Strahlungsleistung von großen Leuchten optimiert. Die Opti Sphere-Serie wird in einer Reihe von Branchen eingesetzt und ist auf nationale Referenzstandards kalibriert. Sie bietet einen außergewöhnlichen Wert in einem Markt, in dem es entweder preiswerte, leistungsschwache Systeme oder hochpräzise Systeme von höherer Qualität gibt, die für die meisten Unternehmen nicht erschwinglich sind.

Skalierbare Lösung

Mit einer breiten Palette von Lichtspektrometern und Zubehör für die GL OPTI SPHERE – Large können Sie den besten Spektralbereich und die besten Funktionen auswählen, die Ihrem Budget und Ihren technischen Anforderungen entsprechen. In Kombination mit unserer leistungsstarken Software Spectrosoft Analysis Suite und dem Automatisierungs-Add-On erhalten Sie eine schlüsselfertige Teststation, die jeder nutzen kann, um genaue und wiederholbare Ergebnisse zu erzielen.

GL OPTI SPHERE 2000 Anwendung

Einrichten und loslegen.

Da immer mehr Unternehmen kommerzielle Beleuchtungskörper herstellen, steigt die Nachfrage nach einer preiswerten, präzisen und einfach zu bedienenden Lösungen zum Prüfen und Messen großer Leuchten während der Produktentwicklung und zur Qualitätskontrolle in der Produktion. Die Ulbrichtkugel GL OPTI SPHERE – Large (erhältlich mit einem Durchmesser von 1,5m; 2m oder 3m) wurde speziell für diese Anforderung entwickelt und bietet eine komplett schlüsselfertige Lösung für alle Ihre Anforderungen an die Lichtmessung.
Die GL OPTI SPHERE – Large-Serie liefert außergewöhnlichen Lichtstrom und Farbgenauigkeit ohne die mit anderen photometrischen Testgeräten verbundene Betriebskomplexität. Ein eigener Messtechniker oder ein großes dunkles Labor sind nicht erforderlich. Richten Sie das System ein und beginnen Sie im Handumdrehen mit der Auswertung Ihrer Lampen. Unsere Kunden wissen es zu schätzen, dass Sie einfach die Kugel öffnen, die Lampe innen montieren und messen können. Diese Kugel ist mit allen Zubehörteilen und Komponenten ausgestattet, die Sie benötigen, und unsere GL SPECTROSOFT Software-Schnittstelle wird Ihnen helfen, alles richtig zu machen.

Ihr eigenes Labor

Dieses Ulbrichtkugel-System eignet sich gleichermaßen für akkreditierte Laborumgebungen, Produktionslabore oder in der Forschung und Entwicklung zur schnellen Qualitätskontrolle. Wenn die Nutzung externer Labore zu teuer oder zeitaufwendig wird, ist die GL OPTI SPHERE 2000 eine ausgezeichnete Wahl für LM79 Lichtmessanwendungen.

Individuelle Berichte

Installieren, messen und erstellen Sie benutzerdefinierte Berichte direkt aus unserer GL SPECTROSOFT Suite. Diese Analysesoftware steuert das Messgerät, die Hilfslichtquelle und steuert optional Peripheriegeräte wie programmierbare und stabilisierte Netzteile oder GL TEC Control Systeme. All dies kann in einem vollständigen Messbericht zusammengefasst werden.

GL OPTI SPHERE 2000 Eigenschaften

Speziell entwickelte 660 mm Messöffnung

Gemäß den CIE-Empfehlungen können front-seitig emittierende Dioden an der Wandöffnung in der 2π-Geometrie gemessen werden, während andere Arten von LEDs oder andere Quellen mit größerer Emission in der Mitte der Kugel in der 4π-Geometrie gemessen werden. Der Eingang der Kugel ist mit einer speziell entwickelten 660 mm großen Messöffnung ausgestattet, die für Kalibrierzwecke verwendet werden kann. Zusätzliches Zubehör kann je nach Bedarf und Messsituation installiert werden.

Hilfslichtquelle

Um eine hohe Messgenauigkeit zu erreichen, wurde die GL OPTI SPHERE 2000 mit einer Hilfslichtquelle ausgestattet, die die Eigenabsorption der Prüflinge kompensiert.

GL OPTI SPHERE 2000 Metriken

Integrierte Messgrößen

  • Gesamtlichtstrom [ lm ]
  • Strahlungsleistung [ W/nm ]
  • Gesamter Photonenstrom
  • PBAR-Strom und mehr
  • Farbmetrische Größen

  • Korrelierte Farbtemperatur – CCT und Duv
  • Farbwiedergabeindex – Ra, CRI, R1 bis R15, TM-30
  • Fidelity index Rf
  • MacAdam Ellipsen
  • Binning
  • Farbkoordinaten
  • Optionale Messgrößen*

  • Luminous Efficacy [lm/w]
  • Power Factor
  • Temperatur Tp Tamb etc
  • *erforderliche optionale Peripheriegeräte bitte anfragen hier

    GL OPTI SPHERE 2000 Technische Daten

    APPLICATION
    Luminous flux and radiant power measurement of large LED modules and large luminaires.
    TECHNICAL DATA
    Spectral range*340 – 1700 nm
    Sphere inner diameter2000 mm
    Entrance aperture diameter660 mm
    Sphere materialCarbon steel
    Inner coatingBarium Sulfate (BaSO4) high-reflectance material (R98)
    Outer coatingBlack textured finish
    Reflectance properties97%
    HilfslichtquelleWhite LED or halogen
    Spectrometer portDirect connection or SMA fiber-optic
    Standards complianceCE, LM 79, CIE 127:2007 CIE S 025/E:2015
    Maximum DUT dimensions in accordance with CIE S 025/E:2015200 mm (diameter or diagonal)
    Maximum dimension for optimal measurement (1/3 x sphere diameter)665 mm (diameter or diagonal)
    Maximum DUT weight25 kg
    Sphere frameHinged
    Sphere center positioningCross laser mechanism
    Mechanical breadboard with postFor 4π measurement
    USB source controller for auxiliary light sourceWith current source and relay switch for external power supply
    Universal post with standard lamp socketsUniversal DUT fixing table (breadboard) for measurement in 4π geometry
    External dimensions [W x H x D]2200 mm x 2200 mm x 2300mm
    Weight420 kg
    ** Spektralbereich des Sensors. Der tatsächliche Spektralbereich des Systems kann aufgrund der Einschränkungen des verwendeten optischen Zubehörs reduziert sein.
    Anmerkung: Änderungen der Geräte-, Firmware- und Software-Spezifikationen sind ohne vorherige Ankündigung vorbehalten. Alle Informationen in den GL OPTIC-Datenblättern und Produktinformationen, die in irgendeiner Form verfügbar sind, wurden sorgfältig erstellt und enthalten Informationen, von denen wir glauben, dass sie wahr sind. Bitte beachten Sie, dass Abweichungen aufgrund von Text- und/oder anderen Fehlern oder Änderungen in der verfügbaren Technologie auftreten können. Wir empfehlen Ihnen, GL Optic vor der Verwendung des Produkts zu kontaktieren, um die neuesten Produktspezifikationen zu erhalten.
