GL PHOTOMETERS
Präzise photometrische Instrumente zur Messung und Charakterisierung von Lichtquellen, Lampen und Beleuchtungssystemen.
Für verschiedene Anwendungen optimierte Photometer
Entdecken Sie eine neue Reihe hochwertiger, präziser photometrischer Instrumente mit hoher Empfindlichkeit, V-Lambda-Korrektur auf Laborniveau und hoher Abtastrate für verschiedene Lichtmessanwendungen. Die umfassende Erfahrung des GL Optic-Entwicklungsteams führte zur Einführung verschiedener Modelle von Photometern, die für die Lichtmessung optimiert sind. Angefangen von der Messung der Beleuchtungsstärke [lx] unter Laborbedingungen, über die schnelleren Messungen der Lichtstärkeverteilung [LID] während goniophotometrischen Tests und der Charakterisierung der Lichtmodulation (inkl. Flicker) bis hin zu den dynamischen Messungen vor Ort. Wählen Sie das für Ihre Anwendung am besten geeignete Modell.
Schnellere Photometrie
Testen Sie die verbesserte Qualität der goniophotometrischen „On-the-fly“-Messungen mit unserem neuen und schnellen Photometer, dem GL PHOTOMETER 3.0 LS + Flicker. Kombinieren Sie dieses Gerät mit einem GL Goniometer und erhalten Sie ihre Messergebnisse bis zu 10 Mal schneller, als im Standard-Punkt-zu-Punkt Modus. Im Verlauf von „On the fly“ führt das GL Photometer Messinstrument viele tausend Messungen pro Sekunde durch, um für jede gemessene Ebene eine präzise Lichtstärkeverteilung zu reproduzieren.
Lichtflicker-Messungen
GL PHOTOMETER 3.0 + FLICKER ist ein Hochgeschwindigkeits-Photometer (125 kHz), das in Kombination mit dem GL OPTI SPHERE System umfangreiche Messungen des Lichtflickers ermöglicht. Die dedizierte PC-Software GL Spectrosoft liefert alle aktuell relevanten Flickermetriken wie SVM (Stroboskopische Sichtbarkeitsmessung), PstML, Flickerfrequenz, Flickerindex, Flickerprozent, SAM, Mp (Flickerwahrnehmung), VESA (Video Electronics Standards Association) und JEITA (Japan Electronics and Information Technology Industries Association).
Dynamische Tests von Straßenbeleuchtung
Das GL PHOTOMETER HSLx 2.0 WP ist ein Beleuchtungsstärkephotometer der Klasse A, das speziell für Messungen im Freien konzipiert wurde. Sein Gehäuse bietet Schutz vor Witterungseinflüssen und Schmutz (IP 64). Mit drei oder mehr Geräten kann ein „mobiles Labor“ eingerichtet werden, das die Messung der Straßenbeleuchtungsstärke gemäß den Anforderungen der EN 13201: 2015 ermöglicht. Ein solches System kann mit einem Laptop, einer speziellen Software und einem Trolley kombiniert (oder auf einer Stoßstange eines Autos installiert) werden. Das GPS-System fügt Koordinatendaten für Google Maps Geocoding API oder einen anderen ähnlichen Dienst hinzu.
Klasse-A-Photometer
Die spektrale Empfindlichkeit des Photometers entspricht genau der spektralen Empfindlichkeit des menschlichen Auges. Dadurch werden die für diese Art von Gerät üblichen Anpassungsfehler bei Messungen verschiedener Arten von Lichtquellen begrenzt. Die Klasse-L-Version ist auf Anfrage erhältlich.

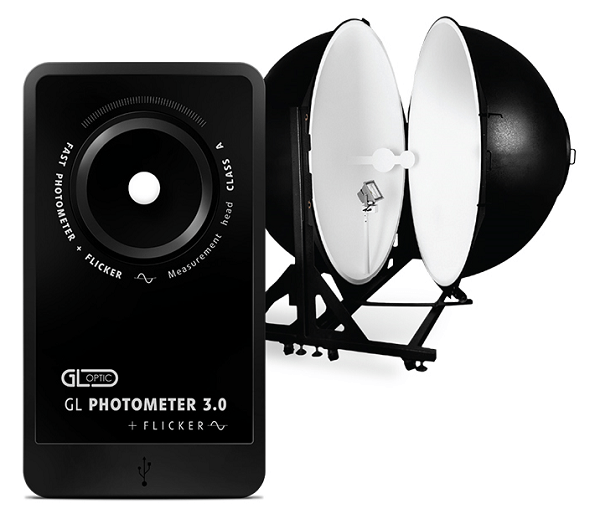

Ulbrichtkugel-Flicker-Messungen
Dieses schnelle Photometer kann als Zusatzgerät zum GL-Spektralradiometer in einem Ulbricht-Kugel-Messsystem verwendet werden. Das GL-Spektralradiometer kann an einer Ulbrichtkugel beliebiger Größe angebracht werden und ermöglicht die Messung von Lichtstrom und Lichtausbeute bei LEDs. Das GL PHOTOMETER 3.0 + Flicker, das an den zweiten Anschluss einer GL-Opti-Sphere angeschlossen wird, misst alle neuen, von der Industrie geforderten Flickermetriken wie z.B: Flickerfrequenz, Flickerindex, Flickerverhältnis, SVM (Stroboskopische Sichtbarkeitsmessung), PstML, SAM (Stroboskopische Akzeptanzmetrik), Mp (auch LRC Flickerwahrnehmung genannt), VESA (Video Electronics Standards Association) und JEITA (Japan Electronics and Information Technology Industries Association).
Konform mit der Ökodesign-Verordnung EU 2019/2020
Die neuen Mindestanforderungen für Flicker und den so genannten Stroboskopeffekt werden in Europa ab September 2021 eingeführt. Mit dem GL PHOTOMETER 3.0 LS + Flicker kann die Lichtmodulation gemessen werden, und die PC-Software GL Spectrosoft liefert die neuesten Metriken wie SVM (Stroboskopische Sichtbarkeitsmessung) und PstML, wie von den neuen Standards gefordert. Mit diesem neuen Photometer von GL Optic können Sie die europäischen Anforderungen für OLED- und LED-Tests erfüllen.
GL PHOTOMETER 3.0 + Flicker Anwendung
2 in 1 hochpräzises Beleuchtungsstärkemessgerät mit großem Dynamikbereich und genauem Flickermessgerät
Das GL PHOTOMETER 3.0 + Flicker ist ein hochempfindliches Photometer mit hoher Abtastrate, das zusätzlich zur normalen Photometrie umfangreiche Messungen von Lichtflimmern ermöglicht. Mit Merkmalen wie einem großen Dynamikbereich (0,001 - 10 000 000 lx), einer Unsicherheit der spektralen Empfindlichkeit (f1') von weniger als 3 % (Klasse A) und einer Kosinuskorrektur (f2') von weniger als 1,5 % (Klasse A) können selbst die anspruchsvollsten Messaufgaben gelöst werden.
Schnelles Standalone-Photometer
Das neue GL PHOTOMETER 3.0 + Flicker kann als eigenständiges Photometer verwendet werden. Es wurde für den Einsatz in vielen Anwendungen vorbereitet, die eine präzise Messung der Beleuchtungsstärke auf Oberflächen erfordern. Es kann intuitiv über GL Spectrosoft oder eine spezielle API für externe Software gesteuert werden. Das Gerät wird über ein USB-Kabel mit Strom versorgt, so dass keine externen Quellen oder Batterien erforderlich sind.
GL PHOTOMETER 3.0 + Flicker Spezifikationen
APPLICATION | |
| High quality flicker measurements including long term sampling, integrating sphere photometer, high precision illuminance measurments | |
MEASUREMENTS | |
| Measurement range | 0,001 lx … 10 000 000 lx |
| Resolution | 4 significant digits |
| Uncertainty of spectral response (f1′) | Class A < 3% |
| Uncertainty of cossine correction (f2′) | Class A < 1,5% |
| Sampling frequency | 125 kHz |
| A/D conversion | 18 bit |
PROPERTIES | |
| Software | GL SPECTROSOFT M or API for external software developers |
| Dimensions (H x W x D) | 115 mm x 65 mm x 51 mm |
| Weight | 350 g |
| Connectivity | USB A-B |
| Power | USB , 5 V <200 mA |
| Tripod adapter | ¼” |
ORDERING INFORMATION | |
| Case | ✓ |
| USB cable | ✓ |
Anmerkung: Änderungen der Geräte-, Firmware- und Software-Spezifikationen sind ohne vorherige Ankündigung vorbehalten. Alle Informationen in den GL OPTIC-Datenblättern und Produktinformationen, die in irgendeiner Form verfügbar sind, wurden sorgfältig erstellt und enthalten Informationen, von denen wir glauben, dass sie wahr sind. Bitte beachten Sie, dass Abweichungen aufgrund von Text- und/oder anderen Fehlern oder Änderungen in der verfügbaren Technologie auftreten können. Wir empfehlen Ihnen, GL Optic vor der Verwendung des Produkts zu kontaktieren, um die neuesten Produktspezifikationen zu erhalten.
GL PHOTOMETER 3.0 LS + Flicker Anwendung
Ermöglicht „On-the-Fly“ Goniomessungen
Bei einer goniophotometrischen Standardmessung bewegt sich der Goniometerarm von Punkt zu Punkt durch ein Messgitter und stoppt jedes Mal, um die Messung durchzuführen. Abhängig von der Winkelauflösung kann die Messung somit mehrere Stunden dauern. Bei der „On- the-fly“-Messung bewegt sich der Goniometerarm mit konstanter Geschwindigkeit von einer Position zur anderen, während die Messgeräte die von einem rotierenden Messobjekt einfallende Lichtverteilung abtasten.
GL PHOTOMETER 3.0 LS + FLICKER führt viele tausend Messungen pro Sekunde durch, um eine photometrische Lichtstärkeverteilung für jede Ebene präzise zu reproduzieren. Die Ergebnisse werden viel schneller erzielt, und die vollständige Messung einer LED Lampe dauert somit nur noch wenige Minuten. Straßenlampen mit variabler Lichtverteilung können in weniger als einer halben Stunde gemessen werden.
Photometer der Klasse A
Die spektrale Empfindlichkeit des Photometers entspricht genau der spektralen Empfindlichkeit des menschlichen Auges. Dies eliminiert Fehler, die sich aus Messungen verschiedener Arten von Lichtquellen ergeben, die für diese Art von Messgeräten üblich sind.
GL PHOTOMETER 3.0 LS + Flicker Spezifikationen
APPLICATION | |
| High quality flicker measurements including long term sampling, goniometric measurements | |
MEASUREMENTS | |
| Measurement range | 0,0001 lx … 1 000 000 lx |
| Resolution | 4 significant digits |
| Uncertainty of spectral response (f1′) | Class A < 3% |
| Sampling frequency | 125 kHz |
| A/D conversion | 18 bit |
PROPERTIES | |
| Software | GL SPECTROSOFT M or API for external software developers |
| Dimensions (H x W x D) | 115 mm x 65 mm x 51 mm |
| Weight | 350 g |
| Connectivity | USB A-B |
| Power | USB , 5 V <200 mA |
| Tripod adapter | ¼” |
ORDERING INFORMATION | |
| Case | ✓ |
| USB Cable | ✓ |
Anmerkung: Änderungen der Geräte-, Firmware- und Software-Spezifikationen sind ohne vorherige Ankündigung vorbehalten. Alle Informationen in den GL OPTIC-Datenblättern und Produktinformationen, die in irgendeiner Form verfügbar sind, wurden sorgfältig erstellt und enthalten Informationen, von denen wir glauben, dass sie wahr sind. Bitte beachten Sie, dass Abweichungen aufgrund von Text- und/oder anderen Fehlern oder Änderungen in der verfügbaren Technologie auftreten können. Wir empfehlen Ihnen, GL Optic vor der Verwendung des Produkts zu kontaktieren, um die neuesten Produktspezifikationen zu erhalten.
GL PHOTOMETER HSLx 2.0 WP Anwendung
Wasserdichtes Photometer für anspruchsvolle Anwendungen
GL Opic präsentiert ein Beleuchtungsstärkephotometer der Klasse A, das speziell für Messungen im Freien konzipiert wurde. Sein Gehäuse bietet Schutz vor Witterung und Verschmutzung (IP 64). Mit drei oder mehr GL PHOTOMETER HSLx 2.0 WP kann ein mobiles Labor aufgebaut werden, das die Messung der Beleuchtungsstärke der bewegten Fahrbahn gemäß den Anforderungen der EN 13201: 2015 ermöglicht. Ein solches System kann mit einem Laptop, spezieller Software und einem Trolley kombiniert (oder auf einer Stoßstange eines Autos installiert) werden. Ein solches mobiles Labor kann auch ein GPS-System zur Komplettierung der photometrischen Daten mit Koordinaten auf Google Maps Geocoding API oder einem ähnlichen Dienst nutzen.
Das GL PHOTOMETER HSLx 2.0 WP entspricht genau der spektralen Empfindlichkeit des menschlichen Auges (V-Lambda Klasse A, Kosinus Korrektur Klasse A). Es kann intuitiv von GL Spectrosoft oder einer speziellen API für externe Software gesteuert werden. Der Anschluss über ein USB-Kabel versorgt das Gerät mit Strom, so dass keine externen Stromquellen oder Akkus erforderlich sind. Das Gerät ist mit einer Universal-Stativhalterung ausgestattet.
GL PHOTOMETER HSLx 2.0 WP Spezifikationen
APPLICATION | |
| Day light, LEDs, Incandescent bulbs, discharge lamps | |
MEASURMENTS | |
| Measurement range | 0,001 lx…399,9 klx |
| Measurement range modes | 0,001 lx …3,999 lx |
| 4,00 lx …39,99 lx | |
| 40,0 lx …399,9 lx | |
| 400 lx …3999 lx | |
| 4,00 klx …39,99 klx | |
| 40,0 klx …399,9 klx | |
| Resolution | 4 significant digits |
| Uncertainty of spectral response (f1′) | Class A < 3% |
| Uncertainty of cosine correction ( f2′) | Class B < 3% |
| Sampling frequency | 50/1s in manual mode |
| 12/1s in automatic mode | |
PROPERTIES | |
| Software | GL SPECTROSOFT M or API for external software developers |
| Dimensions (H x W x D) | 102 mm x 55 mm x 28 mm |
| Weight | 120 g |
| Connectivity | USB A-B |
| Power | USB, 5 V < 200 mA |
| Tripod adapter | 1/4" |
ORDERING INFORMATION | |
| Case | ✓ |
| USB cable | ✓ |
Anmerkung: Änderungen der Geräte-, Firmware- und Software-Spezifikationen sind ohne vorherige Ankündigung vorbehalten. Alle Informationen in den GL OPTIC-Datenblättern und Produktinformationen, die in irgendeiner Form verfügbar sind, wurden sorgfältig erstellt und enthalten Informationen, von denen wir glauben, dass sie wahr sind. Bitte beachten Sie, dass Abweichungen aufgrund von Text- und/oder anderen Fehlern oder Änderungen in der verfügbaren Technologie auftreten können. Wir empfehlen Ihnen, GL Optic vor der Verwendung des Produkts zu kontaktieren, um die neuesten Produktspezifikationen zu erhalten.

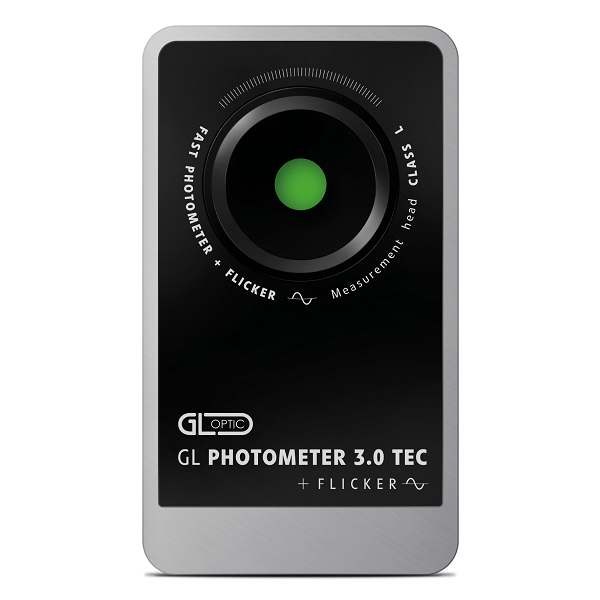

GL PHOTOMETER 3.0 TEC Verwendung
Photometer der Klasse L mit thermisch stabilisierter Photodiode
Das GL PHOTOMETER 3.0 TEC + Flicker ist ein Photometer der Klasse L (DIN 5032-7:2017) mit thermisch stabilisierter Photodiode. Die hohe Empfindlichkeit und die hohe Abtastrate (125kHz) ermöglichen zusätzlich zur normalen Photometrie umfangreiche Messungen von Lichtflicker. Es ist geeignet für goniometrische Messungen in Kombination mit einem Streulicht-Eliminator. Es werden keine optischen Elemente für die Kosinuskorrektur verwendet. Das Gerät wird über USB direkt an den PC angeschlossen und kann über GL Spectrosoft oder eine spezielle API für externe Software gesteuert werden.
GL PHOTOMETER 3.0 TEC Spezifikationen
APPLICATION | |
| High accuracy goniometric measurements, high quality flicker measurements including long term sampling. | |
MEASURMENTS | |
| Measurement range | 0.0001 lx … 1 000 000 lx |
| Resolution | 4 significant digits |
| Illuminance measurement class (DIN 5032-7:2017) | Class L |
| Calibration uncertainty | 1% |
| v(λ) mismatch | 1.50% |
| UV response | 0.20% |
| IR response | 0.20% |
| Cosine response | - |
| Linearity | 0.20% |
| Display unit | 0.20% |
| Fatique | 0.10% |
| Temperature dependence | 0.20% |
| Modulated light | 0.10% |
| Modulated light | 5.00% |
| Modulated light | 5.00% |
| Range change | 0.10% |
| Total quality index | 3% |
| Lower frequency limit for f7 | 40 Hz |
| Higher frequency limit for f7 | 100 kHZ |
| Sampling frequency | 125 kHz |
| A/D conversion | 18 bit |
PROPERTIES | |
| Operating temperature | 5 – 30°C |
| Software | GL Spectrosoft or API for external software developers |
| Dimensions (H x W x D) | 115 mm x 66 mm x 53 mm |
| Weight | 420 g |
| Connectivity | USB A-B |
| Power | Barrel socket 2.5 mm x 0.7 mm, 12V DC, 1.5 A |
| Tripod adapter | 1/4" |
ORDERING INFORMATION | |
| Case | ✓ |
| Power supply | ✓ |
| USB cable | ✓ |
Anmerkung: Änderungen der Geräte-, Firmware- und Software-Spezifikationen sind ohne vorherige Ankündigung vorbehalten. Alle Informationen in den GL OPTIC-Datenblättern und Produktinformationen, die in irgendeiner Form verfügbar sind, wurden sorgfältig erstellt und enthalten Informationen, von denen wir glauben, dass sie wahr sind. Bitte beachten Sie, dass Abweichungen aufgrund von Text- und/oder anderen Fehlern oder Änderungen in der verfügbaren Technologie auftreten können. Wir empfehlen Ihnen, GL Optic vor der Verwendung des Produkts zu kontaktieren, um die neuesten Produktspezifikationen zu erhalten.
Weitere Produkte
GL GONIO SPECTROMETER GLG 30-1800
Messung der Strahlungsleistung, des Lichtstroms, der Farbtemperatur, der Farbkoordinaten und des Farbwiedergabeindex (CRI) von LEDs.
GL SPECTROSOFT M
GL SPECTROSOFT M ist eine analytische PC-basierte Software, die für Laboranwendungen, Feldarbeit, Qualitätskontrolle in der Produktion und für allgemeine Lichtbeurteilungszwecke entwickelt wurde.

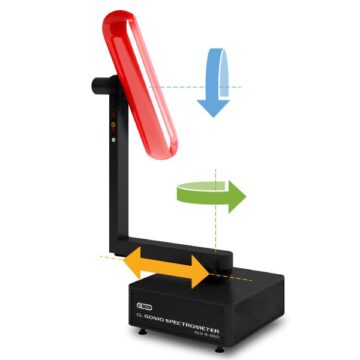

GL GONIO SPECTROMETER GLG 8-850
