NEU! GL OPTICAM 4.0 M SC

Spektral korrigiertes Bildgebendes Leuchtdichte- und Farbmessgerät

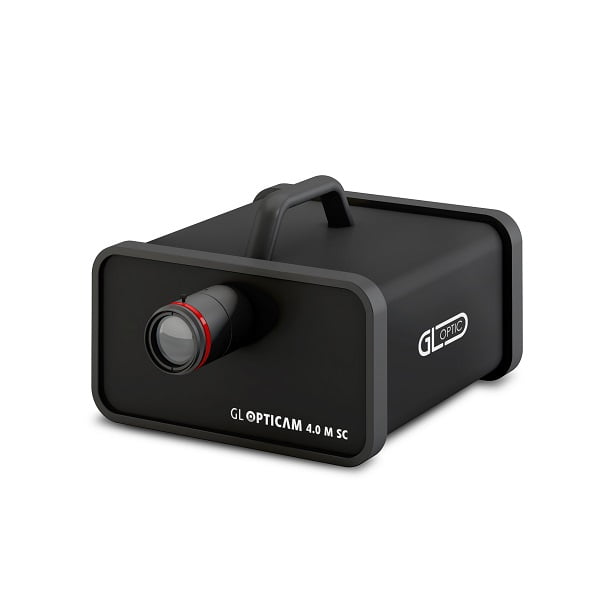

GL OPTICAM 4.0 M SC Bildgebendes Leuchtdichte- und Farbmessgerät

Eine Revolution bei Leuchtdichte- und Farbmessungen

Die bildgebende Leuchtdichtekamera GL OPTICAM 4.0 M SC ist eine innovative Lösung auf dem Markt der Leuchtdichte- und Farbverteilungsmessungen. Eine Neuheit auf dem Markt ist die Integration von Bildgebende Leuchtdichte- und Farbmessung mit Messwerten eines integrierten Spektroradiometers im Bereich von Ultraviolett bis Nahinfrarot. Die GL OPTICAM 4.0 M SC ist keine herkömmliche Leuchtdichtekamera, da sich in einem einzigen Gehäuse zwei separate Geräte befinden. Der Zusatz von Messungen der spektralen Leistungsverteilung stellt eine reichhaltige Quelle für zusätzliche Informationen über das gemessene Objekt dar.

Korrektur der spektralen Empfindlichkeit der Matrix

GL OPTICAM 4.0 M SC verwendet eine Matrixkorrektur der spektralen Empfindlichkeit, die Folgendes ermöglicht präzise Erfassung farbmetrischer Informationen. Durch den Einsatz der modularen Technologie stehen Daten über die spektrale Verteilung und die Strahldichte in den ausgewählten Bereichen von Interesse zur Verfügung, wobei die entsprechende spektrale Effizienz berücksichtigt wird.
Dedizierte GL OPTICAM SOFT M Die Bildverarbeitungssoftware ermöglicht eine intuitive und zuverlässige Bedienung des Geräts sowie eine schnelle Verarbeitung und Bewertung der mit dem Leuchtdichte- und Farbmessgerät erfassten Daten. Die Ergebnisse der Analyse können dann in Form eines anpassbaren Berichts präsentiert werden. Die neue Software ermöglicht die Einrichtung eines nahtlosen Arbeitsablaufs, der effektiv vereinfacht einen ansonsten komplexen Mess- und Analyseprozess.

Automatische Objektiverkennung

Dieses Kamerasystem wird vorkonfiguriert für sofortige Leuchtdichte- und Farbverteilungsmessungen sowohl im Labor als auch in der Produktionsumgebung geliefert. Das Gerät erkennt automatisch die installierten Objektive und wählt sofort die passende Kalibrierungsdatei aus. Eine schnelle und präzise Bewertung der Leuchtdichteverteilung ist jetzt mit unserer Plug-and-Measure-Leuchtdichtekamera für LED und andere Lichtquellen möglich.

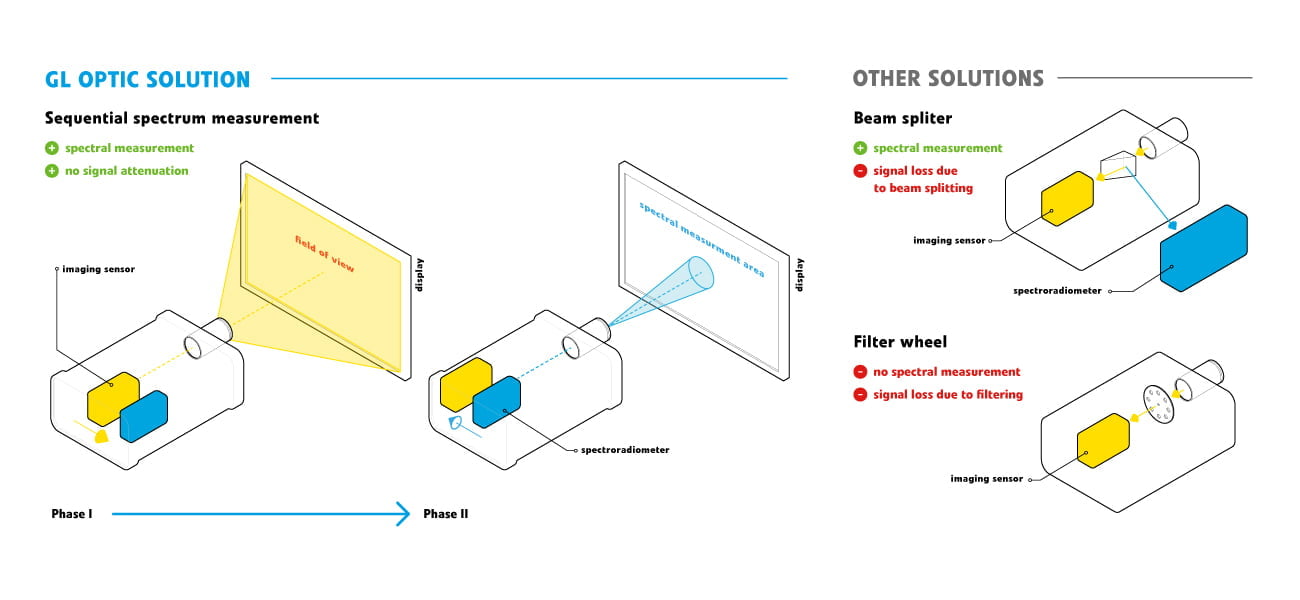

Sequentielle Messung

Einzigartige sequenzielle Messmethode gewährleistet höhere Signalpegel im Vergleich zu Lösungen, die einfache optische Filter oder Strahlteiler verwenden.

Weitere Merkmale der GL OPTICAM 4.0 M SC, wie z. B. der eingebaute Depolarisator, fördern einen höheren Dynamikbereich und sorgen dafür, dass das System für die Herausforderungen bei der Messung von Displays gut gerüstet ist.

Vereinfachung von Produktionstests

Die optische Leistung von Displays, hintergrundbeleuchteten Tasten und Kombiinstrumenten erfordert eine zuverlässige Lösung zur Leuchtdichteprüfung. Entwickler, Designer und Qualitätsingenieure müssen die Gleichmäßigkeit der Leuchtdichte, die Kontraste, die Leuchtdichteverteilung und das Streulicht überprüfen. Mit diesem neuen optischen Instrument können alle Touchscreen-Bedienfelder, hintergrundbeleuchteten Tasten, Displays, Tastaturen und Kontrollleuchten in der Forschungs- und Produktionsphase einfach und präzise überprüft werden.

GL OPTICAM 4.0 M SC Verwendung

Bildgebendes Leuchtdichte- und Farbmessgerät

GL OPTICAM 4.0 M SC bietet hochauflösende und hochempfindliche Messungen von Parametern im Zusammenhang mit Leuchtdichte und Farbverteilung. Die Gleichmäßigkeit der Leuchtdichte, der chromatischen Kooridinaten und der CCT eines einzelnen Elements kann mit dem neuesten GL Optic-Instrument schnell überprüft werden.

Bewertung und Charakterisierung von Displays

Hersteller von Displays und Einzelkomponenten müssen ihre Produkte in verschiedenen Phasen der Produktion testen. Das neue GL OPTICAM 4.0 M SC ist eine Komplettlösung, die durch die Kombination einer bildgebenden Leuchtdichtekamera mit einem Spektralradiometer eine präzise Bestimmung von Leuchtdichte und Farbverteilung innerhalb von Sekunden ermöglicht. Es ist ein perfektes Gerät für zahlreiche Branchen, insbesondere für Automobil-, Luftfahrt- und Display-Herstellung, aber auch für die Allgemeinbeleuchtung, wo sie zur Qualitätskontrolle eingesetzt werden kann.

Wenn Farbe zählt

Es besteht keine Notwendigkeit mehr, eine Leuchtdichtekamera mit separatem Farbmessgerät zu verwenden. Wann immer eine Beleuchtungsvorrichtung oder eine elektronische Platine verschiedene Farb-LEDs verwendet, liefert die bahnbrechende Farbkamera von GL Optic problemlos alle farbmetrischen und spektralen Daten mit höchster Genauigkeit.

GL OPTICAM 4.0 M SC Merkmale

Messungen der Gefährdung durch blaues Licht

Die gewichtete Funktion der Blaulichtgefahr in Kombination mit der spektralen Messung der Hintergrundbeleuchtung und den korrigierten Leuchtdichtemesswerten ermöglicht eine BLH-Bewertung für jeden Punkt des getesteten Objekts auf der Grundlage des LB-Werts.

Präzise Messung der x-, y-Koordinaten neben L für jedes Pixel

Auf der Grundlage von Spektralmessungen der Hintergrundbeleuchtung wird für jedes Pixel des Bildes eine Empfindlichkeitskorrektur vorgenommen, die zu einer präzisen Ablesung der Farbkoordinaten an jedem Punkt des gemessenen Displays führt.

GL OPTICAM 4.0 M SC Metriken

Mit der GL OPITCAM 4.0 M SC können Sie eine oder alle der folgenden Größen messen:

Photometrische Größen

  • Punktleuchtdichte [cd/m2]
  • Leuchtdichteverteilung, Kontrast
  • Isocandela-Diagramm
  • Durchschnittliche, mittlere Leuchtdichte
  • Min-Max-Diagramm und Tabellen

Farbmetrische Größen

  • Korrelierte Farbtemperatur - CCT und Duv
  • Farbwiedergabeindizes - CRI, R1 bis R14
  • TM-30 - Rf, Rg, CVG
  • Gleichmäßigkeit der Farbe
  • Binning und Farbkonsistenz
  • Spektrale Leistungsverteilung
Änderungen der Geräte-, Firmware- und Software-Spezifikationen sind ohne vorherige Ankündigung vorbehalten. Alle Informationen in den GL OPTIC-Datenblättern und Produktinformationen, die in irgendeiner Form verfügbar sind, wurden sorgfältig erstellt und enthalten Informationen, von denen wir glauben, dass sie wahr sind. Bitte beachten Sie, dass Abweichungen aufgrund von Text- und/oder anderen Fehlern oder Änderungen in der verfügbaren Technologie auftreten können. Wir empfehlen Ihnen, GL Optic vor der Verwendung des Produkts zu kontaktieren, um die neuesten Produktspezifikationen zu erhalten.

GL OPTICAM 4.0 M SC Spezifikationen

APPLICATION
Laboratory and industrial measurements, daily quality control of LED production, automotive interior lighting testing, display luminance & color uniformity assessment
MEASUREMENTS
Imaging resolution4096×2168 (4K, 9 MPix)
A/D conversion12 bit
Sensor size1”
Pixel size3.45 μm x 3.45 μm
Measuring sensor typeCMOS RGB matrix
Optical system50 mm f/1.8 lens (different available on request)
Field of view28,3 cm x 15 cm at 1 m distance *
Angle of view16,12° x 8,6° *
Focusing distance300 mm to ∞ *
Minimum working area85 mm x 45 mm at 300 mm *
Measurement range (Illuminant A)0.01 cd/m2 – 40 kcd/m2 (ND filter for higher range available on request)*
Resolution (Illuminant A)0.01 cd/m2
Dynamic range1:80000000
Chromaticity accuracy± 0.030
Polarization sensitivity2%
Integration time50 μs – 10 s
GENERAL PROPERTIES
Dimensions [H x W x D]120 x 220 x 250 mm
Weight4.5 kg
Ambient temperature range5 – 35°C
Tripod mount threadBSW 1/4” – 20
INTERFACE & MEMORY
PC connectionEthernet
Power supply24 V / 2 A DC
OPERATION
SoftwareDedicated PC software (Windows 7/10 64 bit)
* Parameter für 50 mm f/1.8 Objektiv, kann sich bei anderen Objektiven ändern

Anmerkung: Änderungen der Geräte-, Firmware- und Software-Spezifikationen sind ohne vorherige Ankündigung vorbehalten. Alle Informationen in den GL OPTIC-Datenblättern und Produktinformationen, die in irgendeiner Form verfügbar sind, wurden sorgfältig erstellt und enthalten Informationen, von denen wir glauben, dass sie wahr sind. Bitte beachten Sie, dass Abweichungen aufgrund von Text- und/oder anderen Fehlern oder Änderungen in der verfügbaren Technologie auftreten können. Wir empfehlen Ihnen, GL Optic vor der Verwendung des Produkts zu kontaktieren, um die neuesten Produktspezifikationen zu erhalten.

Nachstehend finden Sie Materialien, die zum Herunterladen bereitstehen. Klicken Sie auf die Datei, die Sie interessiert, um sie herunterzuladen.

Weitere Produkte

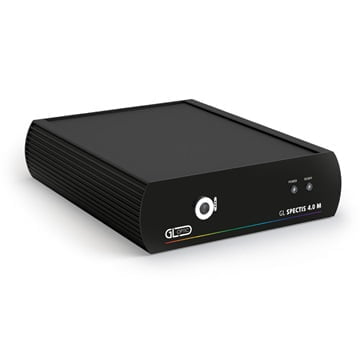

GL SPECTIS 4.0 M
