GL SPECTIS 1.0
Flexibel. Handlich. Leistungsstark. Außergewöhnliche Genauigkeit liegt in Ihrer Hand.
Präzise Lichtmess-Technologie
Dieses hochwertige und einfach zu bedienen Gerät bietet Ihnen alles, was Sie für eine zuverlässige Lichtmessung benötigen. Der Einsatz dieses praktischen Instruments in Ihrer Entwicklungs- und Produktionsumgebung kann Ihnen helfen die Lichtqualität Ihres Produkts zu verbessern und die Entwicklung zu beschleunigen.
Mit seinem codierten und austauschbaren Messkopf kann das GL SPECTIS 1.0 mit Einkoppeloptiken, Ulbrichtkugeln oder Goniometern kombiniert werden, um jede Art von Lichtquellen, Anzeigen sowie LED-Leuchten zu messen. Dank seiner hohen Empfindlichkeit und Genauigkeit ist es die perfekte Lösung für die Lichtmessung.
Kompakt und Leistungsstark
Lassen Sie sich nicht von der kleinen Größe täuschen. Das tragbare Spektroradiometer GL SPECTIS 1.0 kann jede Lichtquelle messen und liefert die gewünschten Ergebnisse. Bewerten Sie Produkte, die den Spezifikationen entsprechen, vor Kaufentscheidung, während eines Herstellungsprozesses oder nutzen Sie das Gerät um eigene Produkte weiter zu entwickeln. Das GL SPECTIS 1.0 kann so konfiguriert werden, dass es alles erledigt.
Vielseitig einsetzbar
Je nach Anwendung können Sie dieses tragbare Spektroradiometer als Beleuchtungsstärke oder Strahlungsmessgerät verwenden. Hierzu muss das Gerät an Ihren PC, eine kleine Ulbrichtkugel (für einzelne LED-Messungen) oder an einer größeren Ulbrichtkugel zur Prüfung von Lichtstrom und Effizienz von LEDs angeschlossen werden. Die Leuchtdichteprüfung ist auch mit dem Einsatz von speziellen GL Opti Sonden möglich.
Kostengünstig
Das GL SPECTIS 1.0 ist ein Messgerät, das sich sowohl für die Endbewertung von Lampen als auch für die Prüfung kompletter Beleuchtungsanlagen eignet. Durch die Kombination aus hoher Genauigkeit und niedrigen Kosten ist es ein ausgezeichnetes Instrument für gängige LED-Messanwendungen.
Vorherige
Weiter
GL SPECTIS 1.0 Verwendung
Handgehaltenes Spektroradiometer
Das tragbare Spektroradiometer GL SPECTIS 1.0 wurde entwickelt, um es Beratern oder Außendienstmitarbeitern außerhalb des Labors zu ermöglichen, die Lichtqualität mit einem tragbaren und zuverlässigen Messgerät zu überprüfen. Unsere Idee ist simpel – den Lichtprofis ein praktisches Gerät zur Verfügung zu stellen, dem sie vertrauen konnten. Somit muss nicht mehr alles zur Prüfung an das Messlabor geschickt werden, wenn vor Ort gemessen und daraufhin Entscheidungen getroffen werden können.
Basierend auf Hamamatsu-Sensor
Dieses Spektrometer ist mit dem Hamamatsu-Sensor ausgestattet, um Stabilität zu gewährleisten, rauscharme Elektronik zur Erhöhung des Dynamikbereichs, Temperatursensor zur Überwachung und Kompensation der Dunkelstromverschiebung. Wir haben das System der austauschbaren Einkoppeloptiken hinzugefügt, um verschiedene Arten von Messungen zu unterstützen. Schließlich ist er mit einem präzise konstruierten Messkopf ausgestattet, der eine zuverlässige Lichtmessung ermöglicht. Ursprünglich als Handheld-Gerät verwendet, ist es trotz seiner geringen Größe ein leistungsfähiges Instrument, das Teil vieler verschiedener Lichtmesssysteme wird, die wir heute anbieten.
GL SPECTIS 1.0 Produktmerkmale
Ideal zur Messung von LEDs
Das optische System GL SPECTIS 1.0 Spektrometer verwendet eine Miniatur-Kollimatorlinse mit Nano-Aufdruck eines Beugungsgitters und einen CMOS-Bildsensor im Bereich von 340-780 nm. Es handelt sich dabei um ein miniaturisiertes streuarmes Lichtsystem mit einem Datenerfassungsintervall von 1,7 nm, welches sich ideal für die Messung von LEDs, OLEDs und anderen Lichtquellen im Sichtbereich eignet.
Rauscharme Hochgeschwindigkeitsdaten
Die elektronische Platine sorgt für die richtige Geschwindigkeit bei der Datenübertragung und ein sehr geringes Rauschen. Der auf der Platine installierte Temperatursensor überwacht die Änderung der Umgebungstemperatur und deren Einfluss auf die Messstabilität.
Software-Korrekturen
Die SP-X-Treibersoftware enthält alle notwendigen Korrekturverfahren zur Reduzierung von Streulicht, Bandpassfehler, Rauschpegel und Hintergrundpegel, um die beste Spektrendarstellung und höchste Messgenauigkeit zu erreichen. Die erfassten Daten werden nach CIE-Normen berechnet, um die richtige Farbberechnung für LED und andere Lichtquellen zu erhalten.
GL SPECTIS 1.0 Metriken
Unsere vorkonfigurierten, individuell kalibrierten Spektrallichtmessgeräte liefern schnelle und präzise Ergebnisse für nahezu jede praktische Lichtmessanwendung. Messen Sie in Sekundenschnelle und überprüfen Sie die Ergebnisse direkt auf dem Handheld-Display oder gehen Sie mit der mitgelieferten Software tiefer in die Auswertung. Mit dem GL SPECTIS 1.0 können Sie eine oder alle der folgenden optischen Größen messen:
- Lux - Bestrahlungsstärke
- Lumen – Gesamtlichtstrom
- CRI – Farbwiedergabeindex nach CIE
- CCT – die Farbtemperatur nach CIE Standard
- Farbe – die chromatischen Koordinaten nach CIE 1931 und CIE 1964
- Verfahren zur Bewertung der Farbwiedergabe von Lichtquellen nach TM-30 IES-Standard
- PAR/PPFD – photosynthetische Aktivstrahlungsmessungen für den Horticulture Bereich
- EML – Biologische Wirkungen von Licht auf den Menschen in gleichwertigem melanopischem Lux
- mWatt – Strahlungsleistung
+ viele mehr!
Was auch immer Ihre Anwendung ist, unser präzises GL SPECTIS 1.0 ist der Aufgabe gewachsen.
GL SPECTIS 1.0 Spezifikationen
APPLICATION | |
| Natural light, LEDs, halogen light, etc. | |
LED MEASUREMENT | |
| Illuminance [lx]* | 10 lx … 100 000 lx (GL SPECTIS 1.0) |
| 10 lx … 100 000 lx (GL SPECTIS 1.1) | |
| – (GL SPECTIS 1.2) | |
| 5 lx … 50 000 lx (GL SPECTIS 1.3) | |
| Luminance [cd/m2] | Available with optional GL OPTI PROBE |
| Luminous flux [lm] | Available with optional GL OPTI PROBE |
| Luminous intensity [cd] | Calculated in GL SPECTROSOFT |
| Illuminance class | Class B – DIN 5032-7 |
| Class AA – JIS C 1609-1:2006 | |
| Tolerance – cosine response (f2‘) | < 3% (1.9 %) |
| Spectral range** | 340 – 780 nm (UVa – VIS) (GL SPECTIS 1.0) |
| 340 – 780 nm (UVa – VIS) (GL SPECTIS 1.1) | |
| 640 – 1050 nm (VIS – NIR) (GL SPECTIS 1.2) | |
| 340 – 750 nm (UVa – VIS) (GL SPECTIS 1.3) | |
PHOTOMETRY / RADIOMETRY | |
| Sensor | CMOS image sensor |
| Number of pixels | 256 |
| Physical resolution / datapoint interval | ~ 1.7 nm |
| Wavelength reproducibility | 0.5 nm |
| Integration time | 5 ms – 10 s |
| A/D converter | 16 bit |
| Signal-to-noise ratio | 1000:1 |
| Stray light | 2*10 E-3 |
| Optical resolution / FWHM | 10 nm |
| Radiometric accuracy ***/**** | 5% within range 340 – 500 nm |
| 4% within range 500 – 1050 nm | |
| Flicker compensation | ✓ |
| Temperature sensor and dark current compensation | ✓ |
| Uncertainty of color coordinates *** | 0.0015 |
| Automatische Zubehörerkennung | ✓ |
GENERAL PROPERTIES | |
| Power supply via USB connector | < 640 mA |
| Operating temperature | 5 – 35°C |
| Dimensions [H x W x D ] | 62 mm x 115 mm x 28,3 mm (with standard diffuser) |
| Weight | 125 g |
| Tripod adapter | ✓ |
INTERFACE & MEMORY | |
| USB | USB 2.0 |
| Measurement result storage | by GL SPECTOSOFT |
| Trigger | Available with GL SPECTIS 1.1 |
| Open collector, minijack 3.5 mm, 3-pin | |
| Data format | XML |
SOFTWARE | |
| Software | Optional GL SPECTROSOFT Basic / Pro / Lab |
ORDERING INFORMATION | |
| Case | ✓ |
| USB cable | ✓ |
* Der Dynamikbereich hängt vom Spektrum ab und sollte für jede Lichtquelle separat berechnet werden. Geschätzter Dynamikbereich für eine typische weiße LED mit 4000 K. Geschätzter Bereich für ein optisches System, das den Standardspezifikationen entspricht. Änderungen hiervon sind oft möglich. Bitte wenden Sie sich an den technischen Support, wenn Sie bestimmte Parameter benötigen.
** Spektralbereich des Sensors. Der tatsächliche Spektralbereich des Systems kann aufgrund der Einschränkungen des verwendeten optischen Zubehörs reduziert sein.
** Absolute Messunsicherheit unmittelbar nach der Kalibrierung. Die erweiterte Unsicherheit entspricht einer Erfassungswahrscheinlichkeit von 95% und dem Erweiterungsfaktor k = 2.
Unter Laborbedingungen gültige Parameter 25°Crelative Feuchtigkeit 45%.
**** Gilt nur innerhalb des Spektralbereichs des angegebenen Modells.
Anmerkung: Änderungen der Geräte-, Firmware- und Software-Spezifikationen sind ohne vorherige Ankündigung vorbehalten. Alle Informationen in den GL OPTIC-Datenblättern und Produktinformationen, die in irgendeiner Form verfügbar sind, wurden sorgfältig erstellt und enthalten Informationen, von denen wir glauben, dass sie wahr sind. Bitte beachten Sie, dass Abweichungen aufgrund von Text- und/oder anderen Fehlern oder Änderungen in der verfügbaren Technologie auftreten können. Wir empfehlen Ihnen, GL Optic vor der Verwendung des Produkts zu kontaktieren, um die neuesten Produktspezifikationen zu erhalten.
Nachstehend finden Sie Materialien, die zum Herunterladen bereitstehen. Klicken Sie auf die Datei, die Sie interessiert, um sie herunterzuladen.
Mehr als nur ein Handheld
Zubehör für eine Vielzahl von Anwendungen

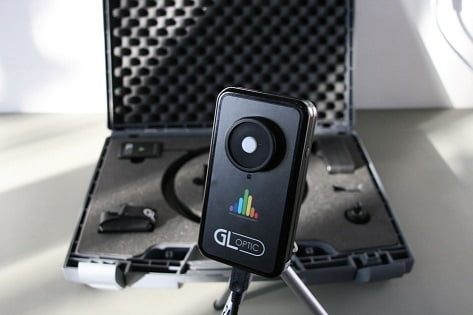

Bestrahlungsleistung und Beleuchtungsstärke
Dieses tragbare Spektroradiometer ist kalibriert, um absolute Werte der Beleuchtungsstärke [lx] und der Farbe zu liefern, es liefert aber auch detaillierte Spektralleistungsverteilungen und Bestrahlungsleistung [mW/m²]. Verwenden Sie dies auf einer optischen Bank oder einem Stativ, um einen Messaufbau zu erstellen, der mit dem PC verbunden ist.
Leuchtdichte und Strahlungsleistung
Verfügbare optische Luminanzsonden können mit diesem tragbaren Spektroradiometer angeschlossen und kalibriert werden, um flach emittierende Oberflächen wie Displays, Bildschirme und Rückleuchten zu messen. Das in allen Spektrometern integrierte Kodierungssystem lädt automatisch die entsprechende Kalibrierungsdatei herunter und misst die Leuchtdichte(cd/m2). Überprüfen Sie die verfügbaren Einkoppeloptiken auf Leuchtdichte(Luminance) und Beleuchtungsstärke (Illuminance).
Lichtstrom einzelner LEDs
Verbinden Sie das Spectis 1.0 mit der GL OPTI SPHERE 48 zur Messung von Lichtstrom (Lumen) und Farbe einzelner LEDs. Dies ist ideal für die eingehende QC und die Bewertung von LEDs, Treibern und anderen Komponenten während der Entwicklung.

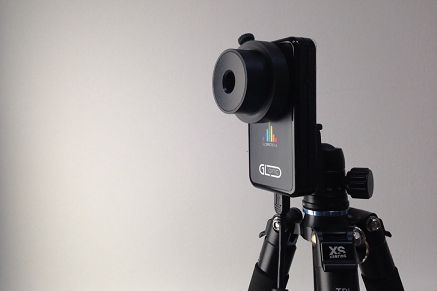

Lichtstärkeverteilung
Kombinieren Sie dieses universelle Lichtmessspektrometer mit unserem kompakten GLG 8-850 Goniometer oder dem großen GLG 30-1800 System für präzise goniometrische Messungen, um absolute oder photometrische Werte zu erhalten.
