Kosteneffektives Lichtstrom- und Strahlungsleistungsmesssystem für LED-Lampen und Leuchten

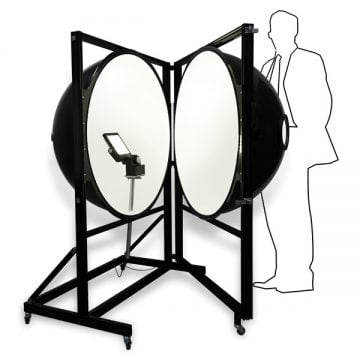

GL Opti Sphere 1100 Ulbricht-Kugel

System zur Messung des Lichtstroms

Das Ulbrichtkugel-System GL OPTI SPHERE 1100 wurde für die Messung von Lichtstrom und Strahlungsleistung von mittelgroßen LED-Leuchten und großen LED-Modulen sowie anderen Lichtquellen gemäß den Empfehlungen des technischen Komitees der CIE, veröffentlicht im technischen Bericht CIE 127:2007, entwickelt. Es ist die ideale Lösung für wachsende LED-Beleuchtungshersteller, die nicht den Platz oder das Budget für eine 2-Meter oder 3-Meter Ulbrichtkugel haben.
Dieses einfach zu bedienende und vollständige Ulbrichtkugel-System entspricht der Norm CIE S025 und der amerikanischen LM79 sowie anderen internationalen Normen. Mit einem seitlichen Öffnungssystem, das die einfache Installation einer Vielzahl von Lichtquellen ermöglicht, bietet Ihnen die Opti Sphere 1100 volle Flexibilität bei der Messung gemäß den CIE-Empfehlungen. Wie bei allen Ulbricht-Kugel-Systemen von GL Optic, kann die GL OPTI SPHERE 1100 mit jedem unserer Spektrometer und Softwaretools kombiniert werden, um Ihnen ein Messsystem ganz nach Ihren Bedürfnissen anbieten zu können.

Plug & Play

Standardmäßig ist dieses Ulbrichtkugel-System mit einem mechanischen Probentisch ausgestattet, der für die Montage vieler verschiedener Leuchten- und LED-Modultypen angepasst werden kann. Ein optionaler Probenhalter in der Mitte der Kugel erleichtert die Installation verschiedener Produkte. Jedes unserer Hochleistungs-Spektrometer kann sich mit der Kugel verbinden und wird von der Software automatisch erkannt. Bringen Sie die Lampe an und lassen Sie die Software den Rest erledigen. Zusätzlich verfügt die GL OPTI SPHERE 1100 über ein fahrbares Untergestell, das zusätzliche Stabilität und Flexibilität bietet.

Skalierbare Lösung

Mit einer breiten Palette von Spektrometern und Zubehör für die GL OPTI SPHERE 1100 können Sie den besten Spektralbereich und die besten Funktionen auswählen, die Ihrem Budget und Ihren technischen Anforderungen entsprechen. In Kombination mit unserer leistungsstarken GL SPECTROSOFT Analyse-Software und dem Automatisierungs-Add-On erhalten Sie eine komplett schlüsselfertige Teststation, die jeder nutzen kann, um genaue und wiederholbare Ergebnisse zu erzielen.

Beschleunigung der Produktentwicklung

Diese Ulbrichtkugel-Systeme sind noch klein genug, um in einem Büro oder einer Produktionsfläche installiert zu werden, so dass Entwicklungsabteilungen und Ingenieure schnell und präzise Beleuchtungskomponenten vor Ort messen können. Der Versand von Lampen und Komponenten zur Prüfung im Labor bedeutet lange Durchlaufzeiten und verlangsamt letztlich den Entwicklungszyklus. Wenn nun neue Vorrichtungen geliefert oder ein neues LED-Board hergestellt wird, sind die Ergebnisse sofort verfügbar.

GL OPTI SPHERE 1100 Anwendung

Einrichten und loslegen.

Der schnell wachsende Markt für LED-Retrofit-Lampen erfordert schnelle und zuverlässige Lösungen zum Prüfen und Messen von kleinen bis mittelgroßen LED-Leuchten. Von Downlights über kleine Lichtbänder bis hin zu LED-Modulen. Das Ulbrichtkugel-System GL OPTI SPHERE 1100 wurde speziell für diese Anforderung entwickelt und liefert eine komplette und konfigurierbare Lösung zur Messung von Lichtquellen-Kennzahlen.
Das Ulbrichtkugel-System GL OPTI SPHERE 1100 wurde als Werkzeug entwickelt, das einen außergewöhnlichen Lichtstrom und eine außergewöhnliche Farbgenauigkeit liefert, ohne dass andere photometrische Prüfgeräte verwendet werden müssen. Ein eigener Messtechniker oder ein großes dunkles Labor sind nicht erforderlich. Richten Sie das System ein und beginnen Sie im Handumdrehen mit der Auswertung Ihrer Prüflinge. Unsere Kunden wissen es zu schätzen, dass sie einfach die Kugel öffnen, die Lampe innen montieren und messen können. Diese Kugel ist mit allen Zubehörteilen und Komponenten ausgestattet, die Sie benötigen, und unsere GL SPECTROSOFT Software-Schnittstelle wird Ihnen helfen, optimale Ergebnisse zu erzielen.

Ihr eigenes Labor

Dieses Ulbrichtkugel-System eignet sich gleichermaßen für akkreditierte Laborumgebungen, Produktionslabore oder in der Forschung und Entwicklung zur schnellen Qualitätskontrolle. Wenn die Nutzung externer Labore zu teuer oder zeitaufwendig wird, ist die GL OPTI SPHERE 1100 ein ausgezeichneter erster Schritt in den Bereich des professionellen Testens und Messens.

Individuelle Berichte

Installieren, messen und erstellen Sie benutzerdefinierte Berichte direkt aus unserer GL SPECTROSOFT Suite. Diese Analysesoftware steuert das Messgerät, die Hilfslichtquelle und steuert optional Peripheriegeräte wie programmierbare und stabilisierte Netzteile oder GL TEC Control Systeme. All dies kann in einem vollständigen Messbericht zusammengefasst werden.

GL OPTI SPHERE 1100 Eigenschaften

Seitenöffnungssystem

Die Größe der Ulbrichtkugel und das seitliche Öffnungssystem ermöglichen die einfache Installation einer Vielzahl von Lichtquellen mit zusätzlichen Adaptern oder Halterungen und ermöglichen so eine volle Flexibilität bei der Messung.

Hohe Lebensdauer und geringes Gewicht

Gemäß den CIE-Empfehlungen können frontseitig emittierende Dioden am Wandöffnung in der 2π- Geometrie gemessen werden, während andere Arten von LEDs oder andere Quellen mit größerer Emission in der Mitte der Kugel in der 4π-Geometrie gemessen werden. Die Ulbrichtkugel besteht aus einem Verbundwerkstoff, der eine hohe Lebensdauer und ein geringes Gewicht garantiert.

Speziell entwickelte 168 mm Messöffnung

Der Eingang der Ulbrichtkugel ist mit einer speziell entwickelten 168 mm großen Messöffnung ausgestattet, die für Kalibrierzwecke verwendet werden kann. Zusätzliches Zubehör kann je nach Bedarf und Messsituation installiert werden. Um eine hohe Messgenauigkeit zu erreichen, wurde die GL OPTI SPHERE 1100 mit einer Hilfslichtquelle ausgestattet, um den Selbst-Absorptionseffekt der Test LED zu kompensieren.

GL OPTI SPHERE 1100 Messwerte

Integrierte Messgrößen

  • Gesamtlichtstrom [ lm ]
  • Strahlungsleistung [ W/nm ]
  • Gesamter Photonenstrom
  • PBAR-Strom und mehr
  • Farbmetrische Größen

    • Korrelierte Farbtemperatur – CCT und Duv
    • Farbwiedergabeindex – Ra, CRI, R1 bis R15, TM-30
    • Fidelity index Rf
    • MacAdam Ellipsen
    • Binning
    • Farbkoordinaten

    Optionale Messgrößen*

    • Lichtstromeffizienz [lm/w]
    • Leistungsfaktor
    • Temperatur Tp Tamb etc
    *erforderliche optionale Peripheriegeräte bitte anfragen hier

    GL OPTI SPHERE 1100 Technische Daten

    APPLICATION
    Luminous flux and radiant power measurement of large LED modules and luminaires.
    TECHNICAL DATA
    Spectral range*340 – 1700 nm
    Sphere inner diameter1100 mm
    Entrance aperture diameter168 mm
    Sphere materialComposite
    Inner coatingBarium Sulfate (BaSO4) high-reflectance material (R98)
    Outer coatingBlack finish
    Reflectance properties97%
    HilfslichtquelleWhite LED
    Spectrometer portDirect connection or SMA fiber-optic
    Standards complianceCE, LM 79, CIE 127:2007 CIE S 025/E:2015
    Maximum DUT dimensions in accordance with CIE S 025/E:2015100 mm (diameter or diagonal)
    Maximum dimension for optimal measurement (1/3 x sphere diameter)330 mm (diameter or diagonal)
    Maximum DUT weight3 kg
    Sphere frameHinged
    Sphere center positioningN/A
    Mechanical breadboard with postFor 4π measurement
    USB source controller for auxiliary light sourceWith current source and relay switch for external power supply
    Universal post with standard lamp socketsUniversal DUT fixing table (breadboard) for measurement in 4π geometry
    External dimensions [W x H x D]1260 mm x 1800 mm x 1220mm
    Weight60 kg
    *Spektralbereich der Beschichtung. Der tatsächliche Spektralbereich des Systems kann aufgrund der Einschränkungen des verwendeten optischen Zubehörs eingeschränkt sein.
    Anmerkung: Änderungen der Geräte-, Firmware- und Software-Spezifikationen sind ohne vorherige Ankündigung vorbehalten. Alle Informationen in den GL OPTIC-Datenblättern und Produktinformationen, die in irgendeiner Form verfügbar sind, wurden sorgfältig erstellt und enthalten Informationen, von denen wir glauben, dass sie wahr sind. Bitte beachten Sie, dass Abweichungen aufgrund von Text- und/oder anderen Fehlern oder Änderungen in der verfügbaren Technologie auftreten können. Wir empfehlen Ihnen, GL Optic vor der Verwendung des Produkts zu kontaktieren, um die neuesten Produktspezifikationen zu erhalten.
    Nachstehend finden Sie Materialien, die zum Herunterladen bereitstehen. Klicken Sie auf die Datei, die Sie interessiert, um sie herunterzuladen.

    Weitere Produkte

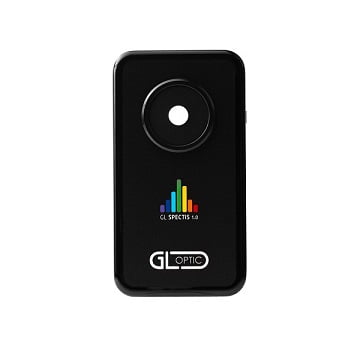

    GL SPECTIS 1.0

    Präzise Lichtmesstechnik im handlichen Format, konfigurierbar mit einer Reihe von Zubehör.

    GL SPECTROSOFT

    GL SPECTROSOFT ist eine analytische PC-basierte Software, die für Laboranwendungen, Feldarbeit, Qualitätskontrolle in der Produktion und für allgemeine Lichtbeurteilungszwecke entwickelt wurde.

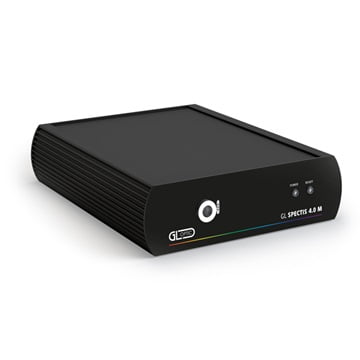

    GL SPECTIS 4.0 UV VIS NIR
