KULE CAŁKUJĄCE GL OPTI SPHERES
Szeroka oferta kul całkujących do wszechstronnych pomiarów strumienia świetlnego
Kule całkujące GL OPTI SPHERE - prosty sposób na wyznaczenie strumienia świetlnego
Wyznaczenie wartości strumienia świetlnego to jeden z najistotniejszych pomiarów na etapie projektowania nowych rozwiązań przez producentów źródeł światła oraz opraw oświetleniowych. Szereg kul całkujących GL OPTI SPHERE sprosta wszelkim wymaganiom stawianym zarówno przez mniejszych producentów, jak również przez profesjonalne laboratoria.
Kule całkujące GL OPTIC są zaprojektowanie tak, aby ich obsługa była możliwie najprostsza, a dzięki dostępności kul w kilku rozmiarach, możliwe jest elastyczne dopasowanie dedykowanego rozwiązania do indywidualnych potrzeb klienta.
Zgodność z normami
Kule całkujące GL Opti Sphere produkowane są w zgodzie z międzynarodowymi normami tj. CIE 025/E:2015, EN 13032-4:2015 i IES LM 79. Dzięki temu znajdują zastosowanie u producentów oświetlenia i w laboratoriach na całym świecie.
Dostosowane do potrzeb
Dostępność kul w różnych rozmiarach, od najmniejszej o średnicy 48 mm, przez kompaktowe 205 mm i 500 mm, aż po największe o średnicy nawet 3 m powoduje, że niezależnie od tego czy badane mają być pojedyncze diody LED, czy duże oprawy, GL OPTI SPHERE sprostają postawionym wymaganiom.
Sensor stabilizowany termicznie
Wszystkie kule całkujące przygotowane są do współpracy ze spektrometrami GL Optic i w zależności od wymagań mogą mierzyć widmo w zakresie rozszerzonym lub wyłącznie w zakresie widzialnym. Taki system umożliwia wyznaczenie wszystkich parametrów kolorymetrycznych badanych źródeł światła.
Własne laboratorium
Niezależnie od skali produkcji i rozmiarów opraw, czy komponentów, które mają być badane, kule całkujące GL OPTI SPHERE będą znakomitym rozwiązaniem, aby zbudować własne laboratorium. W zależności od potrzeb, systemy pomiarowe GL Optic sprawdzą się zarówno w akredytowanych jednostkach badawczych, jak i w niezależnych działach kontroli jakości, czy R&D.
Stale zmieniająca się technologia w branży oświetlenia, powoduje, że możliwość wykonania pomiarów we własnym zakresie, staje się dużym atutem i przekłada się na oszczędności oraz szybszy rozwój produktów.
Spersonalizowane raporty badań

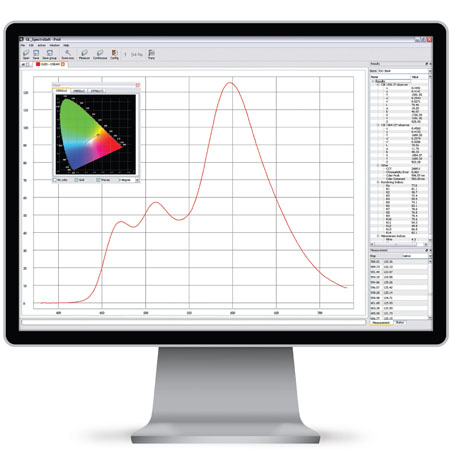

Dedykowane analityczne oprogramowanie GL SPECTROSOFT, odpowiada za sterowanie układem pomiarowym, pomocniczym źródłem światła oraz urządzeniami peryferyjnymi. Otrzymane wyniki pomiarów wraz ze wszystkimi danymi jak np. parametry zasilania można zawrzeć i wygenerować w spersonalizowanym raporcie.
Oprogramowanie jest dostępne w wielu językach i jest regularnie aktualizowane, aby zawsze sprostać bieżącym wymaganiom norm.
Spersonalizowane raporty badań
Dedykowane oprogramowanie analityczne GL Spectrosoft odpowiada za sterowanie systemem pomiarowym, pomocniczym źródłem światła i urządzeniami peryferyjnymi. Uzyskane wyniki pomiarów, wraz ze wszystkimi danymi, takimi jak parametry mocy, mogą być zawarte i wygenerowane w spersonalizowanym raporcie.
Oprogramowanie jest dostępne w wielu językach i jest regularnie aktualizowane, aby zawsze spełniać aktualne wymagania norm.
Pomiary możliwe w geometrii 4π i 2π
W zależności od rodzaju i kształtu badanych źródeł światła lub opraw, norma zakłada pomiar wartości strumienia świetlnego w kuli całkującej w geometrii 4π lub 2π. W praktyce oznacza to, że badany obiekt umieszcza się centralnie w środku kuli lub na jej ścianie.
Uniwersalna konstrukcja kul całkujących GL Optic umożliwia pomiary w obu wariantach, a ponadto sam montaż źródeł jest bardzo prosty, dzięki regulowanym uchwytom i wbudowanemu laserowi, który ułatwia pozycjonowanie opraw.
GL OPTI SPHERE 48
Pomiar strumienia świetlnego na wyciągnięcie ręki
Najmniejsza kula całkująca w ofercie GL Optic ma zaledwie 48mm średnicy i powstała z myślą o pomiarach parametrów pojedynczych czipów LED. GL OPTI SPHERE 48 jest dedykowana do współpracy ze spektrometrem z serii GL SPECTIS 1.0 Touch. To rozwiązanie idealne do codziennej pracy elektroników, kontrolerów jakości i przedstawicieli handlowych, którzy chcą zweryfikować jakość stosowanych komponentów.
Laboratoryjna jakość
Wewnętrzna kalibracja urządzenia w laboratorium GL Optic przed sprzedażą gwarantuje, że otrzymane wyniki będą zawsze precyzyjne i powtarzalne. Z GL OPTI SPHERE 48 szybko i w prosty sposób podniesiesz jakość swoich produktów.
GL OPTI SPHERE 205
Stanowiskowy pomiar modułów LED
Kompaktowy rozmiar GL OPTI SPHERE 205 sprawia, że jest to rozwiązanie idealne do stanowiskowej weryfikacji jakości parametrów świetlnych np. modułów LED COB i innych małych źródeł światła.
Dedykowane uchwyty i adaptery
Przemyślana konstrukcja tej niewielkiej sfery oraz dedykowane dla różnych źródeł adaptery i uchwyty dają szerokie spektrum możliwości pomiarowych, zarówno w geometrii 4π i 2π. Wszystko w zgodzie z wymaganiami norm CIE 127:2007 i SE025:2015.
GL OPTI SPHERE 500
Z myślą o klasycznych żarówkach i retrofitach
GL OPTI SPHERE 500 to kuła całkująca, która projektowana była z myślą o pomiarach klasycznych źródeł światła i tzw. retrofitów LED, które stosowane są jako zamienniki dla klasycznych żarówek z trzonkami E27, E14 i GU10. Poza tym, z powodzeniem można w niej mierzyć taśmy i moduły LED stosowane np. w oprawach liniowych.
Automatyczna korekcja wskaźnika pochłaniania
Zintegrowane z kulą pomocnicze źródło światła LED ma za zadanie pomagać w uzyskaniu optymalnych i poprawnych wyników badanych opraw. Kulę można także opcjonalnie wyposażyć w moduł do kontroli temperatury GL TEC Control, który gwarantuje stabilność warunków pomiarowych. Całość podlega sterowaniu przy pomocy GL SPECTROSOFT.
GL OPTI SPHERE 1100
Przyspiesz wdrażanie nowych produktów
Kolejna w hierarchii GL Optic kula całkująca o średnicy 1100 mm powstała z myślą o producentach opraw typu downlight, spotlight, a także korzystających z liniowych modułów LED. Wysoka dokładność pomiarów strumienia świetlnego i barwy bez skomplikowanej obsługi sprzyjają szybszemu rozwojowi produktów.
Wygodna obsługa
Stosunkowo niewielki rozmiar kuli całkującej GL OPTI SPHERE 1100 eliminuje konieczność posiadania sporej wolnej przestrzeni, a dzięki umieszczeniu kuli na mobilnym stelażu w każdej chwili można ją przesunąć w inne miejsce.
Dostęp do wnętrza w celu montażu obiektu badanego jest bardzo wygodny, ponieważ sama kula jest umieszczona na wysokości, co ułatwia regulowanie położenia źródła badań w geometrycznym środku przy badaniach w geometrii 4π.
GL LARGE OPTI SPHERES
Testuj oprawy oświetleniowe dużej mocy
Kule całkujące GL OPTI SPHERE 1500, 2000 i 3000 zostały zaprojektowane z myślą o pomiarach strumienia świetlnego i energetycznego oraz barwy dużych opraw oświetleniowych i modułów LED. Umożliwiają ocenę zgodności z CIE S025 i LM79, a także rekomendacjami Raportu Technicznego CIE 127:2007.
Zamontuj i zmierz
Największe kule całkujące GL Optic wyposażone są w stolik montażowy, który można zaadoptować do instalacji wielu uchwytów i typów modułów LED. Opcjonalny trzonek lampy w centrum kuli ułatwia montaż różnych produktów typu A.
Spektrometry z serii GL SPECTIS po połączeniu z kulą są automatycznie wykryte przez oprogramowanie do pełnej analizy danych GL SPECTROSOFT.
