GL SPECTIS 1.0
Najbardziej uniwersalny spektrometr USB na świecie. Wyjątkowa dokładność i powtarzalność w zasięgu ręki.
Precyzyjna technologia pomiaru światła
GL SPECTIS 1.0 to łatwe w obsłudze zapewnia wszystko, czego potrzebujesz do niezawodnego pomiaru światła. Wdrożenie tego praktycznego przyrządu w środowisku programistycznym i produkcyjnym może pomóc w poprawić jakość oświetlenia produktu i przyspieszyć jego rozwój.
Dzięki kodowanej i wymiennej głowicy pomiarowej, GL SPECTIS 1.0 można łączyć z sondami optycznymi, kulami całkującymi lub goniometrami w celu pomiaru dowolnego rodzaju źródeł światła, wyświetlaczy, a także świateł LED. Dzięki wysokiej czułości i dokładności jest to idealne rozwiązanie do pomiaru światła.
Kompaktowy i niezawodny
Nie daj się zwieść niewielkiemu rozmiarowi. Przenośny spektroradiometr GL SPECTIS 1.0 mierzy każde źródło światła i podaje wszystkie potrzebne informacje. Sprawdź, czy produkty, które zamierzasz kupić, spełniają wymogi specyfikacyjne. Produkuj szybciej i lepiej. Upewnij się, że twoje towary są prawidłowo wykonane. GL SPECTIS 1.0 sprosta wszystkim tym zadaniom.
Wszechstronny spektroradiometr
W zależności od potrzeb, ten przenośny spektrometr po podłączeniu do komputera staje się miernikiem natężenia oświetlenia/napromienienia. Możesz też podłączyć go do małej kuli całkującej, by mierzyć barwę i strumień świetlny pojedynczej diody LED lub do większej kuli całkującej do pomiaru strumienia świetlnego i skuteczności świetlnej większych LED-ów i opraw. Przy pomocy specjalnych sond optycznych GL Optic możliwy jest także pomiar luminancji.
Wysoka dokładność i niski koszt
GL SPECTIS 1.0 jest urządzeniem pomiarowym przeznaczonym do finalnej oceny opraw oraz gotowych instalacji oświetleniowych. Połączenie wysokiej precyzji z niskim kosztem czyni z niego doskonałe narzędzie do popularnych zastosowań pomiarowych LED.
Poprzedni
Następny
Zastosowanie GL SPECTIS 1.0
Poręczny spektroradiometr
Spektroradiometr GL SPECTIS 1.0 został opracowany, aby umożliwić konsultantom spoza laboratorium weryfikację jakości światła, zapewniając jednocześnie przenośne, niezawodne i powtarzalne urządzenie do pomiaru światła. Nasz projekt był prosty - zapewnić profesjonalistom z branży oświetleniowej praktyczne urządzenie, któremu mogą zaufać. Nie ma potrzeby wysyłania wszystkiego do głównego laboratorium w celu przetestowania, gdy trzeba zmierzyć i podjąć decyzję na miejscu.
Sensor Hamamatsu dla zwiększenia stabilności
To urządzenie jest wyposażone w czujnik Hamamatsu zapewniający stabilność, niskoszumowy układ elektroniczny zwiększający zakres dynamiki, czujnik temperatury do monitorowania i kompensacji zmiany prądu ciemnego. System wymiennych akcesoriów umożliwia obsługę pomiarów różnego typu. Wreszcie, jest on wyposażony w precyzyjnie zaprojektowaną głowicę pomiarową, aby zapewnić niezawodny pomiar oświetlenia. Początkowo używany jako urządzenie podręczne, pomimo niewielkich rozmiarów, jest potężnym instrumentem, który staje się częścią wielu różnych systemów pomiaru światła, które obecnie oferujemy.
Funkcje GL SPECTIS 1.0
Idealny do pomiarów diod LED
Optyczny system spektrometrów GL SPECTIS 1.0 posługuje się miniaturową soczewką kolimującą z nano-nadrukiem siatki dyfrakcyjnej oraz sensorem CMOS działającym w zakresie 340-780 nm. Jest to układ o niskim współczynniku światła rozproszonego, z którego uzyskuje się dane pomiarowe w skoku co 1,7 nm, co czyni go idealnym do pomiaru LED-ów, OLED-ów i innych źródeł światła widzialnego.
Niski poziom szumów, szybki pobór danych
Specjalnie zaprojektowana elektronika gwarantuje niski poziom szumów oraz szybki transfer danych. Wbudowany czujnik temperatury monitoruje zmiany temperatury otoczenia i jej wpływ na stabilność pomiaru.
Oprogramowanie korygujące
Oprogramowanie SPX-2 zawiera wszystkie konieczne procedury korekcyjne do wyeliminowania światła rozproszonego, błędu rozdzielczości optycznej , poziomu szumu i tła, co pozwala uzyskać najlepszy obraz widma i najwyższą precyzję pomiaru. Zebrane dane są przeliczane zgodnie z normami CIE dla uzyskania właściwej kalkulacji barwy dla LED-ów i innych źródeł światła.
Pomiary z GL SPECTIS 1.0
Nasze wstępnie skonfigurowane, indywidualnie skalibrowane urządzenia do pomiaru jakości światła gwarantują szybkie i precyzyjne wyniki dla niemal wszystkich praktycznych zastosowań w pomiarze światła. Dokonaj błyskawicznej oceny i analizuj wyniki za pomocą opcjonalnego oprogramowania. Używając GL SPECTIS 1.0 , możesz dokonać pomiaru każdej z następujących wartości optycznych:
- Natężenie oświetlenia [lx]
- Strumień świetlny [lm]
- CRI – wskaźnik oddawania barw zgodnie z CIE
- CCT – temperatura barwowa zgodna z normą CIE
- Barwa – współrzędne chromatyczne CIE 1931 i CIE 1964
- Wierność barwy i nasycenie barwy – metoda ewaluacji oddawania barwy źródła światła zgodnie ze standardem TM-30 IES
- PAR/PPFD – fotosyntetyczne pomiary promieniowania dla hodowli roślin
- EML – biologiczne oddziaływanie światła na człowieka w melanopowym ekwiwalencie natężenia oświetlenia
- mWatt - energia promienista
+ wiele więcej!
Niezależnie od zastosowania, nasz precyzyjny GL SPECTIS 1.0 sprosta każdemu zadaniu.
Specyfikacja GL SPECTIS 1.0
APPLICATION | |
| Natural light, LEDs, halogen light, etc. | |
LED MEASUREMENT | |
| Illuminance [lx]* | 10 lx … 100 000 lx (GL SPECTIS 1.0) |
| 10 lx … 100 000 lx (GL SPECTIS 1.1) | |
| – (GL SPECTIS 1.2) | |
| 5 lx … 50 000 lx (GL SPECTIS 1.3) | |
| Luminance [cd/m2] | Available with optional GL OPTI PROBE |
| Luminous flux [lm] | Available with optional GL OPTI PROBE |
| Luminous intensity [cd] | Calculated in GL SPECTROSOFT |
| Illuminance class | Class B – DIN 5032-7 |
| Class AA – JIS C 1609-1:2006 | |
| Tolerance – cosine response (f2‘) | < 3% (1.9 %) |
| Spectral range** | 340 – 780 nm (UVa – VIS) (GL SPECTIS 1.0) |
| 340 – 780 nm (UVa – VIS) (GL SPECTIS 1.1) | |
| 640 – 1050 nm (VIS – NIR) (GL SPECTIS 1.2) | |
| 340 – 750 nm (UVa – VIS) (GL SPECTIS 1.3) | |
PHOTOMETRY / RADIOMETRY | |
| Sensor | CMOS image sensor |
| Number of pixels | 256 |
| Physical resolution / datapoint interval | ~ 1.7 nm |
| Wavelength reproducibility | 0.5 nm |
| Integration time | 5 ms – 10 s |
| A/D converter | 16 bit |
| Signal-to-noise ratio | 1000:1 |
| Stray light | 2*10 E-3 |
| Optical resolution / FWHM | 10 nm |
| Radiometric accuracy ***/**** | 5% within range 340 – 500 nm |
| 4% within range 500 – 1050 nm | |
| Flicker compensation | ✓ |
| Temperature sensor and dark current compensation | ✓ |
| Uncertainty of color coordinates *** | 0.0015 |
| Automatyczne wykrywanie sondy | ✓ |
GENERAL PROPERTIES | |
| Power supply via USB connector | < 640 mA |
| Operating temperature | 5 – 35°C |
| Dimensions [H x W x D ] | 62 mm x 115 mm x 28,3 mm (with standard diffuser) |
| Weight | 125 g |
| Tripod adapter | ✓ |
INTERFACE & MEMORY | |
| USB | USB 2.0 |
| Measurement result storage | by GL SPECTOSOFT |
| Trigger | Available with GL SPECTIS 1.1 |
| Open collector, minijack 3.5 mm, 3-pin | |
| Data format | XML |
SOFTWARE | |
| Software | Optional GL SPECTROSOFT Basic / Pro / Lab |
ORDERING INFORMATION | |
| Case | ✓ |
| USB cable | ✓ |
* Zakres dynamiczny jest związany z widmem i powinien być obliczany oddzielnie dla każdego źródła światła. Szacowany zakres dynamiki dla typowej białej diody LED 4000 K. Zakres szacowany dla systemu optycznego wykonanego zgodnie z domyślną specyfikacją. Często możliwe są zmiany tych parametrów. Jeśli szukasz konkretnych parametrów, skontaktuj się z pomocą techniczną.
** Zakres spektralny czujnika. Rzeczywisty zakres spektralny systemu może być mniejszy ze względu na ograniczenia zastosowanych akcesoriów optycznych.
*** Bezwzględna niepewność pomiaru bezpośrednio po kalibracji. Niepewność rozszerzona odpowiada prawdopodobieństwu pokrycia 95% i współczynnikowi pokrycia k = 2. Parametry ważne w warunkach laboratoryjnych 25°C, wilgotność względna 45%.
**** Dotyczy tylko zakresu spektralnego danego modelu.
Uwaga: Specyfikacja urządzenia, oprogramowania sprzętowego i oprogramowania może ulec zmianie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w arkuszach danych GL OPTIC i informacje o produkcie dostępne w dowolnej formie są starannie przygotowane i zawierają informacje uważane za prawdziwe. Należy pamiętać, że mogą wystąpić rozbieżności wynikające z błędów tekstowych i/lub innych błędów lub zmian w dostępnej technologii. Zalecamy skontaktowanie się z GL Optic przed użyciem produktu w celu uzyskania najnowszej specyfikacji produktu.
Poniżej znajdują się materiały gotowe do pobrania. Kliknij na interesujący Cię plik, aby go pobrać.
Więcej niż tylko przenośny
Akcesoria do szeregu zastosowań

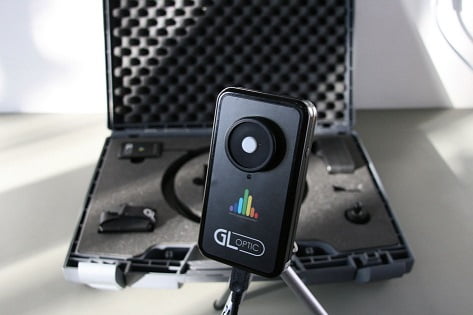

Natężenie oświetlenia i napromienienia
Ten przenośny spektroradiometr został skalibrowany do mierzenia bezwzględnych wartości natężenia oświetlenia [lx] i barwy, a także szczegółowego rozkładu widmowego (SPD) oraz natężenia napromienienia [mW/m2]. Zastosuj go na ławie optycznej lub statywie i stwórz układ pomiarowy połączony z PC.
Luminancja i radiancja
Dostępne sondy optyczne luminancji można podłączyć i skalibrować za pomocą tego ręcznego spektroradiometru w celu pomiaru płaskich powierzchni emitujących światło, takich jak wyświetlacze, ekrany i podświetlenia. Zintegrowany system kodowania we wszystkich spektrometrach automatycznie pobiera odpowiedni plik kalibracyjny i mierzy [cd/m2]. Sprawdź dostępne DODATKOWE SONDY do pomiarów Luminancji i Iluminancji..
Strumień świetlny pojedynczej diody LED
Połącz przenośny spektroradiometr GL SPECTIS 1.0 z naszą kulą całkującą GL OPTI SPHERE 48 i mierz strumień świetlny (lumen) oraz barwę pojedynczych diod świecących (LED). To idealne rozwiązanie do badań kontroli jakości oraz testowania LED-ów, zasilaczy i innych części podczas procesu konstrukcyjnego.

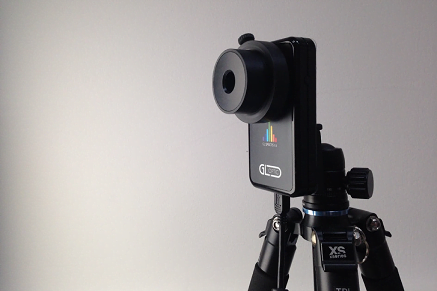

Rozsył światła
Połącz uniwersalny spektrometr GL SPECTIS 1.0 z naszym małym goniometrem GLG 8-850 lub większym goniometrem GLG 30-1800 i wykonuj precyzyjne pomiary światła LED, jednocześnie tworząc pliki fotometryczne oraz raporty zawierające dane kolorymetryczne.
