FOTOMETRY GL
Dokładne przyrządy fotometryczne do pomiarów i charakteryzacji źródeł światła i systemów oświetleniowych.
Fotometr dla różnych zastosowań
Odkryj nową gamę dokładnych przyrządów fotometrycznych o wysokiej czułości, z korekcją V-lambda na poziomie laboratoryjnym i wysokiej częstotliwości próbkowania do różnych zastosowań pomiaru światła. Bogate doświadczenie zespołu rozwojowego GL Optic zaowocowało wprowadzeniem różnych modeli fotometrów zoptymalizowanych do pomiaru światła. Począwszy od pomiarów natężenia oświetlenia [lx] w warunkach laboratoryjnych, poprzez szybsze pomiary rozsyłu światłości [cd] podczas badań goniofotometrycznych, charakterystykę modulacji światła (w tym migotania), aż po pomiary dynamiczne na drogach w terenie. Wybierz model odpowiedni do Twoich potrzeb.
Szybsza fotometria
Odkryj nową jakość szybkich pomiarów goniofotometrycznych On-fly przy użyciu naszego nowego modelu szybkiego fotometru GL PHOTOMETER 3.0 LS + Flicker. Połącz to urządzenie z goniometrem GL Optic i korzystaj z pomiarów 10 razy szybszych niż w standardowym trybie pomiaru punkt po punkcie. W trybie On-fly urządzenie pomiarowe wykonuje wiele tysięcy pomiarów na sekundę, aby dokładnie odtworzyć krzywą światłości dla każdej płaszczyzny.
Pomiary tętnienia i migotania światła
GL PHOTOMETER 3.0 + Flicker jest szybkim fotometrem o wysokiej częstotliwości próbkowania (125 kHz), który w połączeniu z systemem GL OPTI SPHERE umożliwia pomiary tętnienia i migotania światła. Dostępne oprogramowanie GL SPECTROSOFT dostarcza wszystkie najnowsze istotne wskaźniki tętnienia i migotania, takie jak: SVM (Stroboscopic Visibility Measure), PstLM, Flicker Frequency, Flicker Index, Flicker Ratio, SAM, Mp (Flicker Perception), VESA (Video Electronics Standards Association) i JEITA (Japońskie Stowarzyszenie Przemysłu Elektronicznego i Informatycznego).
Dynamiczne testy oświetlenia drogowego
Fotometr GL PHOTOMETER HSLx 2.0 WP to miernik natężenia oświetlenia klasy A, który został zaprojektowany specjalnie do pomiarów terenowych. Jego obudowa zapewnia ochronę przed warunkami atmosferycznymi i zabrudzeniami (IP 64). Połączenie trzech lub więcej urządzeń, tworzy „mobilne laboratorium” umożliwiające dynamiczne pomiary natężenia oświetlenia drogowego zgodnie z wymaganiami normy PN/EN 13201: 2015. System taki można połączyć z laptopem, dedykowanym oprogramowaniem i przyczepą (lub zamontować na zderzaku samochodu). System GPS dodaje dane o współrzędnych do Google Maps Geocoding API lub innej podobnej usługi.
Fotometry klasy A
Czułość widmowa fotometru dokładnie odpowiada czułości widmowej ludzkiego oka. Urządzenie to, przy pomiarach różnych źródeł światła, minimalizuje błędy niedopasowania widmowego, które mogą występować w tego typu miernikach. Wersja z korekcją klasy L jest dostępna na żądanie.
Pomiary tętnienia w kuli całkującej
Ten szybki fotometr może być używany jako dodatkowe urządzenie pomiarowe oprócz spektroradiometru GL SPECTIS w kuli całkującej. Spektroradiometr dołączony do kuli całkującej dowolnej wielkości, umożliwia pomiary strumienia świetlnego i skuteczności diod LED. GL PHOTOMETER 3.0 + Flicker podłączony do drugiego portu GL OPTI SPHERE mierzy wszystkie najnowsze wymagane przez branżę wskaźniki tętnienia i migotania, takie jak: Flicker Frequency, Flicker Index, Flicker Ratio, SVM (Stroboscopic Visibility Measure), PstLM, SAM (Stroboscopic Acceptability Metric) ), Mp (zwany także LRC Flicker Perception), VESA (Video Electronics Standards Association) i JEITA (Japan Electronics and Information Technology Industries Association).
Zgodność z Dyrektywą Ekoprojektu UE 2019/2020
Nowe minimalne wymagania dotyczące migotania i tak zwanego efektu stroboskopowego obowiązują w Europie od września 2021 r. GL PHOTOMETER 3.0 LS + Flicker może mierzyć modulację światła, a dostępne oprogramowanie GL SPECTROSOFT dostarcza najnowsze wskaźniki, takie jak: SVM (Stroboscopic Visibility Measure) i PstLM zgodnie z wymogami nowych standardów. Używając tego nowego fotometru GL Optic, możesz spełnić najnowsze europejskie wymagania dotyczące testów OLED i LED.
Zastosowanie GL PHOTOMETER 3.0 + Flicker
Fotometr 2 w 1 o wysokiej precyzji, z szerokim zakresem dynamiki i dokładnym pomiarem tętnienia
GL PHOTOMETER 3.0 + Flicker to fotometr o wysokiej czułości i wysokiej częstotliwości próbkowania, który oprócz zwykłej fotometrii umożliwia rozszerzone pomiary migotania światła. Takie cechy jak szeroki zakres dynamiki (0,001 – 10.000.000 lx), klasa dopasowania charakterystyki widmowej (f1 ’) poniżej 3% (klasa A) oraz korekcja cosinus (f2′) poniżej 1,5% (klasa A) pozwalają sprostać nawet najbardziej wymagającym zadaniom pomiarowym.
Samodzielny szybki fotometr
Nowy GL PHOTOMETER 3.0 + Flicker może być używany jako samodzielny fotometr. Został przygotowany do wielu zastosowań wymagających precyzyjnego pomiaru natężenia oświetlenia. Może być połączony z intuicyjnym oprogramowaniem GL SPECTROSOFT lub przez dedykowane API dla oprogramowania zewnętrznego. Podłączenie kablem USB zapewnia zasilanie urządzenia, więc nie są potrzebne żadne zewnętrzne źródła ani baterie.
Specyfikacja GL PHOTOMETER 3.0 + Flicker
APPLICATION | |
| High quality flicker measurements including long term sampling, integrating sphere photometer, high precision illuminance measurments | |
MEASUREMENTS | |
| Measurement range | 0,001 lx … 10 000 000 lx |
| Resolution | 4 significant digits |
| Uncertainty of spectral response (f1′) | Class A < 3% |
| Uncertainty of cossine correction (f2′) | Class A < 1,5% |
| Sampling frequency | 125 kHz |
| A/D conversion | 18 bit |
PROPERTIES | |
| Software | GL SPECTROSOFT M or API for external software developers |
| Dimensions (H x W x D) | 115 mm x 65 mm x 51 mm |
| Weight | 350 g |
| Connectivity | USB A-B |
| Power | USB , 5 V <200 mA |
| Tripod adapter | ¼” |
ORDERING INFORMATION | |
| Case | ✓ |
| USB cable | ✓ |
Uwaga: Specyfikacja urządzenia, oprogramowania sprzętowego i oprogramowania może ulec zmianie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w arkuszach danych GL OPTIC i informacje o produkcie dostępne w dowolnej formie są starannie przygotowane i zawierają informacje uważane za prawdziwe. Należy pamiętać, że mogą wystąpić rozbieżności wynikające z błędów tekstowych i/lub innych błędów lub zmian w dostępnej technologii. Zalecamy skontaktowanie się z GL Optic przed użyciem produktu w celu uzyskania najnowszej specyfikacji produktu.
Zastosowanie GL PHOTOMETER 3.0 LS + Flicker
Możliwość pomiarów On-fly
W standardowym pomiarze goniofotometrycznym ramię goniometru porusza się od punktu do punktu w siatce pomiarowej i zatrzymuje się za każdym razem, aby wykonać pomiar. W zależności od określonej gęstości siatki pomiarowej może to trwać nawet wiele godzin. Podczas pomiaru On-fly ramiona goniometru przemieszczają się z jednej skrajnej pozycji do drugiej ze stałą prędkością, podczas gdy przyrządy pomiarowe skanują rozsył światła pochodzący z obracającej się oprawy oświetleniowej.
GL PHOTOMETER 3.0 LS + Flicker wykonuje wiele tysięcy pomiarów na sekundę, aby precyzyjnie odtworzyć fotometryczną krzywą światłości dla każdej płaszczyzny. Wyniki uzyskuje się znacznie szybciej, a szybki skan lampy LED można wykonać nawet w kilka minut lub pełny skan asymetrycznej lampy ulicznej ze zmiennym rozsyłem światła w mniej niż pół godziny.
Fotometr klasy A
Czułość widmowa fotometru dokładnie odpowiada czułości widmowej ludzkiego oka. Eliminuje to błędy wynikające z pomiarów różnych typów źródeł światła, które są typowe dla tego rodzaju mierników.
Specyfikacja GL PHOTOMETER 3.0 LS + Flicker
APPLICATION | |
| High quality flicker measurements including long term sampling, goniometric measurements | |
MEASUREMENTS | |
| Measurement range | 0,0001 lx … 1 000 000 lx |
| Resolution | 4 significant digits |
| Uncertainty of spectral response (f1′) | Class A < 3% |
| Sampling frequency | 125 kHz |
| A/D conversion | 18 bit |
PROPERTIES | |
| Software | GL SPECTROSOFT M or API for external software developers |
| Dimensions (H x W x D) | 115 mm x 65 mm x 51 mm |
| Weight | 350 g |
| Connectivity | USB A-B |
| Power | USB , 5 V <200 mA |
| Tripod adapter | ¼” |
ORDERING INFORMATION | |
| Case | ✓ |
| USB Cable | ✓ |
Uwaga: Specyfikacja urządzenia, oprogramowania sprzętowego i oprogramowania może ulec zmianie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w arkuszach danych GL OPTIC i informacje o produkcie dostępne w dowolnej formie są starannie przygotowane i zawierają informacje uważane za prawdziwe. Należy pamiętać, że mogą wystąpić rozbieżności wynikające z błędów tekstowych i/lub innych błędów lub zmian w dostępnej technologii. Zalecamy skontaktowanie się z GL Optic przed użyciem produktu w celu uzyskania najnowszej specyfikacji produktu.
Zastosowanie GL PHOTOMETER HSLx 2.0 WP
Wodoodporny fotometr do wymagających zastosowań
GL Opic przedstawia fotometr do pomiarów natężenia oświetlenia klasy A, który został zaprojektowany specjalnie do pomiarów na zewnątrz. Jego obudowa zapewnia ochronę przed warunkami atmosferycznymi i zabrudzeniami (IP 64). Trzy lub więcej fotometrów GL PHOTOMETER HSLx 2.0 może posłużyć do stworzenia mobilnego laboratorium, które umożliwia pomiar natężenia oświetlenia na jezdni w ruchu, zgodnie z wymaganiami normy EN 13201: 2015. Taki system można połączyć z laptopem, dedykowanym oprogramowaniem i przyczepą (lub zainstalować na zderzaku samochodu). Takie mobilne laboratorium może również wykorzystywać system GPS do wzbogacania danych fotometrycznych o współrzędne w Google Maps Geocoding API lub innej podobnej usłudze.
Fotometr GL PHOTOMETER HSLx 2.0 posiada precyzyjne dopasowanie czułości widmowej V-lambda (klasa A) oraz korekcji kątowej klasy A. Może być kontrolowany przez GL SPECTROSOFT lub dedykowane API dla oprogramowania zewnętrznego. Podłączenie kablem USB zapewnia zasilanie urządzenia, więc nie są wymagane żadne zewnętrzne źródła zasilania, ani baterie. Wyposażony jest w uniwersalny uchwyt fotograficzny.
Specyfikacja GL PHOTOMETER HSLx 2.0 WP
APPLICATION | |
| Day light, LEDs, Incandescent bulbs, discharge lamps | |
MEASURMENTS | |
| Measurement range | 0,001 lx…399,9 klx |
| Measurement range modes | 0,001 lx …3,999 lx |
| 4,00 lx …39,99 lx | |
| 40,0 lx …399,9 lx | |
| 400 lx …3999 lx | |
| 4,00 klx …39,99 klx | |
| 40,0 klx …399,9 klx | |
| Resolution | 4 significant digits |
| Uncertainty of spectral response (f1′) | Class A < 3% |
| Uncertainty of cosine correction ( f2′) | Class B < 3% |
| Sampling frequency | 50/1s in manual mode |
| 12/1s in automatic mode | |
PROPERTIES | |
| Software | GL SPECTROSOFT M or API for external software developers |
| Dimensions (H x W x D) | 102 mm x 55 mm x 28 mm |
| Weight | 120 g |
| Connectivity | USB A-B |
| Power | USB, 5 V < 200 mA |
| Tripod adapter | 1/4" |
ORDERING INFORMATION | |
| Case | ✓ |
| USB cable | ✓ |
Uwaga: Specyfikacja urządzenia, oprogramowania sprzętowego i oprogramowania może ulec zmianie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w arkuszach danych GL OPTIC i informacje o produkcie dostępne w dowolnej formie są starannie przygotowane i zawierają informacje uważane za prawdziwe. Należy pamiętać, że mogą wystąpić rozbieżności wynikające z błędów tekstowych i/lub innych błędów lub zmian w dostępnej technologii. Zalecamy skontaktowanie się z GL Optic przed użyciem produktu w celu uzyskania najnowszej specyfikacji produktu.
Zastosowanie GL PHOTOMETER 3.0 TEC
Fotometr klasy L ze stabilizowaną termicznie fotodiodą
GL PHOTOMETER 3.0 TEC + Flicker to fotometr klasy L (DIN 5032-7:2017) ze stabilizowaną termicznie fotodiodą. Wysoka czułość i wysoka częstotliwość próbkowania (125kHz) umożliwiają pomiary migotania światła jako dodatek do standardowych pomiarów fotometrycznych. Jest przygotowany do pomiarów goniometrycznych z tubą eliminującą światło rozproszone. Taka konfiguracja nie wykorzystuje elementów optycznych odpowiedzialnych za korekcję kosinusową. Urządzenie łączy się bezpośrednio z komputerem przez USB i może być sterowane przez GL SPECTROSOFT lub dedykowane API do użytku zewnętrznego oprogramowania.
Specyfikacja GL PHOTOMETER 3.0 TEC
APPLICATION | |
| Wysoka dokładność pomiarów goniometrycznych, wysokiej jakości pomiary migotania, w tym długoterminowe próbkowanie. | |
MEASURMENTS | |
| Measurement range | 0.0001 lx … 1 000 000 lx |
| Resolution | 4 significant digits |
| Illuminance measurement class (DIN 5032-7:2017) | Class L |
| Calibration uncertainty | 1% |
| v(λ) mismatch | 1.50% |
| UV response | 0.20% |
| IR response | 0.20% |
| Cosine response | - |
| Linearity | 0.20% |
| Display unit | 0.20% |
| Fatique | 0.10% |
| Temperature dependence | 0.20% |
| Modulated light | 0.10% |
| Modulated light | 5.00% |
| Modulated light | 5.00% |
| Range change | 0.10% |
| Total quality index | 3% |
| Lower frequency limit for f7 | 40 Hz |
| Higher frequency limit for f7 | 100 kHZ |
| Sampling frequency | 125 kHz |
| A/D conversion | 18 bit |
PROPERTIES | |
| Operating temperature | 5 – 30°C |
| Software | GL Spectrosoft or API for external software developers |
| Dimensions (H x W x D) | 115 mm x 66 mm x 53 mm |
| Weight | 420 g |
| Connectivity | USB A-B |
| Power | Barrel socket 2.5 mm x 0.7 mm, 12V DC, 1.5 A |
| Tripod adapter | 1/4" |
ORDERING INFORMATION | |
| Case | ✓ |
| Power supply | ✓ |
| USB cable | ✓ |
Uwaga: Specyfikacja urządzenia, oprogramowania sprzętowego i oprogramowania może ulec zmianie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w arkuszach danych GL OPTIC i informacje o produkcie dostępne w dowolnej formie są starannie przygotowane i zawierają informacje uważane za prawdziwe. Należy pamiętać, że mogą wystąpić rozbieżności wynikające z błędów tekstowych i/lub innych błędów lub zmian w dostępnej technologii. Zalecamy skontaktowanie się z GL Optic przed użyciem produktu w celu uzyskania najnowszej specyfikacji produktu.
Powiązane produkty
GL GONIO SPECTROMETER GLG 30-1800
Mierzy moc promieniowania, strumień świetlny, temperaturę barwową, współrzędne kolorów i wskaźnik oddawania barw (CRI) diod LED.
GL SPECTROSOFT M
GL SPECTROSOFT M to oprogramowanie analityczne na komputery PC przeznaczone do zastosowań laboratoryjnych, pracy w terenie, kontroli jakości produkcji i ogólnej oceny światła.

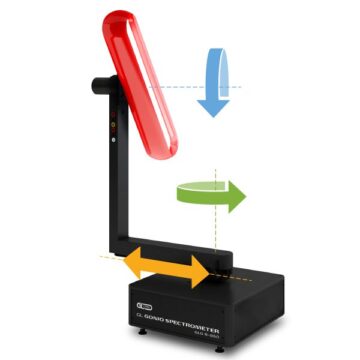

GL GONIO SPECTROMETER GLG 8-850
