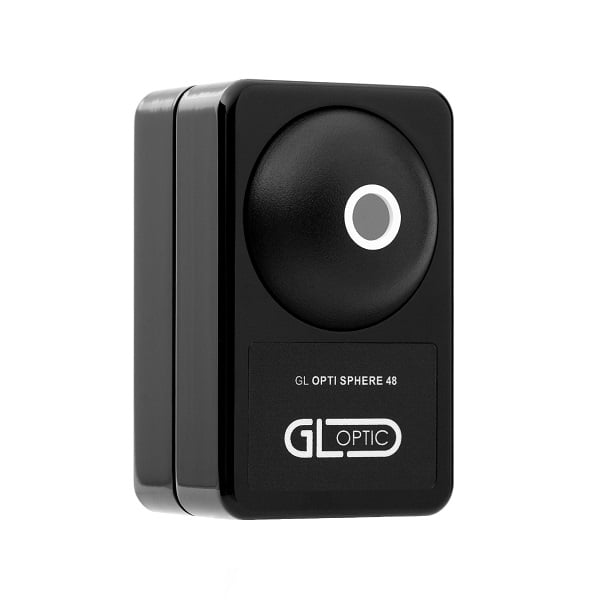

GL OPTi sphere 48
Pomiar strumienia świetlnego na wyciągnięcie ręki
Dokładny pomiar strumienia świetlnego diod LED
GL OPTI SPHERE 48 to kula całkująca dopasowana do naszych spektrometrów GL SPECTIS, służąca do pomiaru strumienia świetlnego małych czipów LED i innych niewielkich źródeł światła. Kula całkująca GL OPTI SPHERE 48 pozwala uzyskać idealne rozproszenie światła i właściwy pomiar strumienia świetlnego. Najmniejsza kula całkująca GL Optic pomoże wyznaczyć wartości: strumienia świetlnego i energii promienistej, temperatury barwowej CCT, współrzędnych barw i współrzędnych chromatycznych (CIE CRI; IES TM-30) źródeł LED.
Prosta w obsłudze głowica pomiarowa dedykowana do spektrometrów GL SPECTIS to idealne narzędzie codziennej pracy elektroników i producentów modułów LED. Przydaje się również menadżerom i przedstawicielom handlowym, pomagając im w wyborze komponentów. Jest niezbędna, kiedy potrzeba szybkiego i dokładnego pomiaru LED.
Podłącz i mierz
Ta niewielka kula całkująca, zamontowana na spektrometrze, natychmiast dostarcza użytkownikowi dokładne dane fotometryczne i radiometryczne. Urządzenie automatycznie wykrywa kod RFID sondy, co poszerza możliwości spektrometrów GL SPECTIS do pomiarów pojedynczych diod LED.
Laboratoryjna jakość w Twojej dłoni
Stosując to urządzenie, uzyskasz wyniki potwierdzone fabryczną kalibracją wykonaną na podstawie wzorców laboratoryjnych. Pozwoli to Tobie podejmować lepsze decyzje dotyczące jakości LED-ów, wybierać produkty, których potrzebujesz do procesu produkcyjnego lub kontrolować binning (grupy barwy i strumienia) podczas etapu wstępnej selekcji. Nie musisz już prosić laboratorium, by wykonało te pomiary za Ciebie.
Pewność i elastyczność
Pracujesz z różnymi dostawcami lub kupujesz różne typy LED-ów? Teraz możesz szybko i łatwo sprawdzić strumień i barwę tych komponentów. Jeśli dodatkowo użyjesz niezawodnego oprogramowania analitycznego GL SPECTROSOFT, pójdziesz o krok dalej i zyskasz możliwość dokonywania rozbudowanych analiz podczas produkcji.
Poprzedni
Następny
Zastosowanie GL OPTI SPHERE 48
Podczas pracy nad lampami LED nowej generacji do oceny kolorów ponad 10 lat temu, nasz główny inżynier powiedział naszemu zespołowi rozwojowemu: "Musimy stworzyć narzędzie, które będzie łatwe w użyciu i natychmiast pokaże dokładne wyniki pojedynczej diody LED. Musimy wiedzieć, jaka jest moc i jakość światła, zanim zainstalujemy te diody LED w module prototypowym".
Od tego czasu GL OPTI SPHERE zdobyła uznanie producentów elektroniki zajmujących się oświetleniem LED, którzy nieustannie borykają się z optymalizacją parametrów LED-ów, modułów, sterowników, selekcją układów optycznych, etc. Zamiast wybierać źródła LED do projektów rozwojowych w oparciu jedynie o próbki i dane katalogowe, możesz użyć kuli GL OPTI SPHERE, by sprawdzić parametry i skontrolować, czy próbki spełniają wymogi specyfikacyjne lub szybko potwierdzić binning. Kiedy testujesz nowy moduł, możesz sprawdzić skuteczność źródła LED po prostu umieszczając kulę bezpośrednio na diodzie. Podobnie w przypadku pasków LED-owych. Zastosuj naszą kulę całkującą w połączeniu z innymi miernikami GL Optic. Sprawdź, jak funkcje GL SPECTROSOFT Binning i Pass/Fail pomagają w pracy.
Funkcje GL OPTI SPHERE 48
Dostępne różne apertury dla diod LED różnej wielkości.
Nie daj się zwieść małemu rozmiarowi. Ten profesjonalny, przenośny zestaw można łatwo połączyć z różnymi aperturami i wykonywać precyzyjne pomiary strumienia świetlnego w każdych okolicznościach. Opcjonalnie dostępny jest także adapter światłowodowy do specjalnych zastosowań.
Rozszerzony zakres dynamiczny
Dokonuj pomiarów LED-ów o wysokiej mocy, używając opcjonalnego wysokosygnałowego adaptera, dostępnego dla szeregu wyższych poziomów strumienia świetlnego.
Specjalne przystawki do kontroli jakości
Przy produkcji lub kontroli jakości użyj zdalnego wyzwalacza, który zawiera diodę sygnalizacyjną, informującą o zakończeniu pomiaru. Doskonały do głośnych pomieszczeń produkcyjnych. By osiągnąć większą automatyzację, zastosuj go w połączeniu z oprogramowaniem analitycznym GL SPECTROSOFT lub oprogramowaniem użytkownika za pośrednictwem API.
Pomiary z GL OPTI SPHERE 48
- Strumień świetlny [lm]
- CRI – wskaźnik oddawania barw zgodnie z CIE
- CCT – temperatura barwowa zgodna z normą CIE
- Barwa – współrzędne chromatyczne CIE 1931 i CIE 1964
- Wierność barwy i nasycenie barwy – metoda ewaluacji oddawania barwy źródła światła zgodnie ze standardem TM-30 IES
- PAR/PPF - pomiary aktywnego promieniowania fotosyntetycznego dla ogrodnictwa
- mWatt - energia promienista
+ wiele więcej!
Specyfikacja GL OPTI SPHERE 48
APPLICATION | |
| Luminous flux and radiant power measurement of single LEDs and other small light sources. Mounts directly on spectrometer. | |
TECHNICAL DATA | |
| Spectral range* | 340 – 1700 nm |
| Sphere inner diameter | 48 mm |
| Entrance aperture diameter | 9 mm |
| Sphere material | Aluminium |
| Inner coating | Barium Sulfate (BaSO4) high-reflectance material (R98) |
| Outer coating | Black textured finish |
| Reflectance properties | 97% |
| Pomocnicze źródło światła | N/A |
| Spectrometer port | Direct connection |
| Standards compliance | N/A |
| Maximum DUT dimensions in accordance with CIE S 025/E:2015 | N/A |
| Maximum dimension for optimal measurement (1/3 x sphere diameter) | N/A |
| Maximum DUT weight | N/A |
| Sphere frame | N/A |
| Sphere center positioning | N/A |
| Mechanical breadboard with post | N/A |
| USB source controller for auxiliary light source | N/A |
| Universal post with standard lamp sockets | N/A |
| External dimensions [W x H x D] | 52 mm x 88 mm x 51 mm |
| Weight | 0.126 kg |
** Zakres spektralny czujnika. Rzeczywisty zakres spektralny systemu może być mniejszy ze względu na ograniczenia zastosowanych akcesoriów optycznych.
Uwaga: Specyfikacja urządzenia, oprogramowania sprzętowego i oprogramowania może ulec zmianie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w arkuszach danych GL OPTIC i informacje o produkcie dostępne w dowolnej formie są starannie przygotowane i zawierają informacje uważane za prawdziwe. Należy pamiętać, że mogą wystąpić rozbieżności wynikające z błędów tekstowych i/lub innych błędów lub zmian w dostępnej technologii. Zalecamy skontaktowanie się z GL Optic przed użyciem produktu w celu uzyskania najnowszej specyfikacji produktu.
