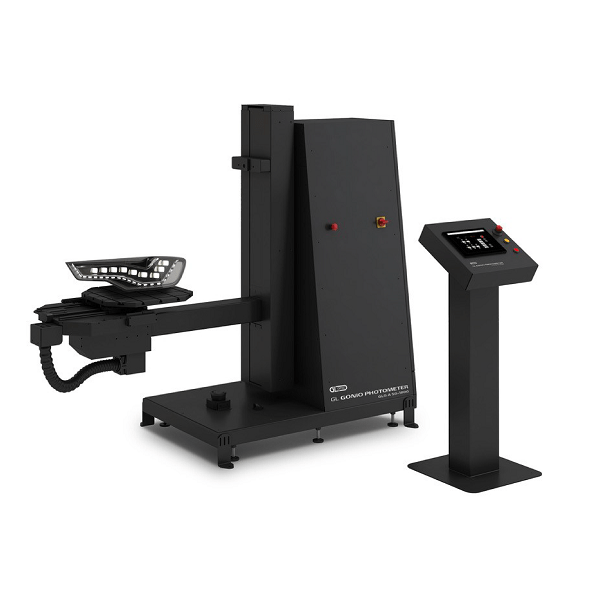

GL Gonio Photometer GLG A 50-1800

Nowy model goniofotometru typu A zapewniający fotometryczny pomiar lamp we współrzędnych osi H, V.

Home / Produkty / GL Gonio Spectrometer GLG A 50-1800
rozwiązania do kontroli jakości oświetlenia samochodowego GL Optic

Przyspieszenie i poprawa wydajności

Testy homologacyjne produktów oświetleniowych stosowanych w przemyśle motoryzacyjnym i innych pojazdach stają się wyzwaniem dla wielu specjalistów głównie z powodu presji, by wykonywać coraz więcej pomiarów, robić to szybciej i lepiej. Presja ta spowodowana jest optymalizacją kosztów i coraz szybszym tempem wprowadzania nowych produktów na rynek.
GL GONIO PHOTOMETER GLG A 50-1800 został zaprojektowany do codziennego stosowania w laboratoriach badawczo-rozwojowych i laboratoriach ośrodków homologacyjnych. System, wyposażony w przyjazny dla użytkownika zestaw przyrządów fotometrycznych, umożliwia uzyskiwanie wiarygodnych danych.
Zgodnie z instrukcjami homologacyjnymi (normami branżowymi) prezentowany układ goniofotometru jest przystosowany do badania fotometrycznych parametrów lamp LED montowanych w pojazdach oraz innych typów lamp – pozwala na badanie przestrzennego rozsyłu światłości we współrzędnych H,V. Goniofotometr cechuje się solidną konstrukcją i przyjaznym dla użytkownika interfejsem. Szybko rozwijająca się branża przemysłu otrzymuje przyrząd zapewniający najwyższą dokładność pomiarów.

Zgodność z normami

Homologacja lamp i sygnalizatorów zgodnie z instrukcjami UN / ECE oraz SAE / FMVSS. Goniofotometry GLG A 50-1800 są systemami typu A zgodnymi z normami CIE 121-1996 i IESNA LM-75-01 regulującymi systemy pomiarów fotometrycznych i kolorymetrycznych dalekiego pola.

Niezawodny i dokładny

System wykorzystuje sprawdzone komponenty mechatroniczne do szybkiego, dokładnego i niezawodnego pomiaru reflektorów samochodowych, kolejowych i innych. Dodatkowo może być wykorzystywany do fotometrowania sygnalizatorów i systemów oświetlenia lotnisk. Goniofotometr przeznaczony jest do lamp o masie do 50 kg, a zakres przesuwu powierzchni stolika montażowego w osi x,y wynosi 400 x 400 mm.

Sterowalny i programowalny

W zależności od zastosowania system może być sparowany z następującymi przyrządami pomiarowymi:

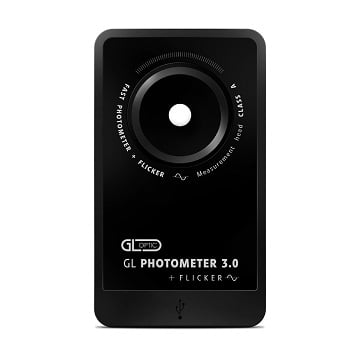

GL PHOTOMETER 3.0 LS + Flicker
GL SPECTIS 1.0 LS

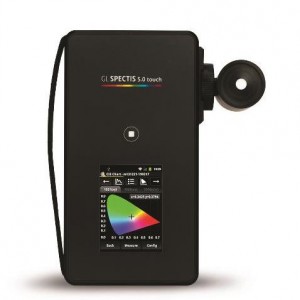

GL SPECTIS 5.0
Dostępny jest również duży wybór urządzeń peryferyjnych do badań reflektorów pojazdów.

Zastosowanie GLG A 50-1800

Zwiększone możliwości

Producenci i projektanci pracujący nad stałym ulepszaniem lamp i opraw dokładają starań, aby dostarczać produkty zgodne ze specyfikacjami i weryfikować ich zgodność z normami. Istnieje zatem coraz większe zapotrzebowanie na szybsze i bardziej kompleksowe systemy pomiaru światła. Ponieważ zmiany w przemyśle są coraz szybsze, a produkty stają się coraz bardziej wyrafinowane, potrzeba badań i weryfikacji staje się coraz bardziej istotna.
Goniofotometr GL typu A może być stosowany w laboratoriach fabrycznych, jak również w laboratoriach akredytowanych. Pozwala uzyskiwać szybkie i wiarygodne wyniki pomiarów małych i dużych lamp. Konstrukcja mechaniczna pozwala na zwiększenie nośności do 50kg oraz zastosowanie dużego stolika mechanicznego o powierzchni 400x400mm do pomiarów w osi x, y. W celu zwiększenia dokładności pomiarów goniofotometr wyposażono w 3 napędzane silnikiem osie z enkoderami absolutnymi.
Dzięki łatwemu w użyciu oprogramowaniu, precyzyjnym protokołom sterowania i szerokim możliwościom automatyzacji, system zapewnia nowy poziom wydajności i użyteczności.

Szybsze testowanie lamp

Domyślnym przyrządem pomiarowym wchodzącym w skład systemu jest GL PHOTOMETER 3.0 LS + Flicker, który został zaprojektowany do pomiarów non stop (On Fly) lamp samochodowych i innych lamp na goniofotometrze.
Wysoka częstotliwość próbkowania w połączeniu z wysoką czułością sensora HAMAMATSU pozwala na ciągły pomiar lampy LED podczas płynnego ruchu urządzenia badanego (Device Under Test). Dzięki odczytom z enkodera absolutnego można uzyskać wymagane dane w znacznie krótszym czasie.
Prezentowany super szybki przyrząd pomiarowy umożliwia także wykonanie dodatkowej charakterystyki modulacji światła dla kierunkowskazów i świateł awaryjnych, wykorzystując funkcję pomiaru tętnienia.

A jeśli trzeba zmierzyć barwę?

GL GONIOPHOTOMETER pozwala na kompleksowy pomiar światła LED – można go połączyć z jednym z opcjonalnych spektroradiometrów GL Optic w celu zwiększenia możliwości do pomiaru barwy.
GL SPECTIS 5.0  może być stosowany w zaawansowanych systemach pozwalających na przeprowadzanie analizy widmowej w zakresie rozszerzonym, również poza zakresem widzialnym, od źródeł UV do NIR, w różnych zastosowaniach.
W podstawowej konfiguracji GL SPECTIS 1.0 LS jest wersją popularnego spektroradiometru GL Optic o wysokiej czułości, który został zoptymalizowany do szybkich pomiarów parametrów fotometrycznych i kolorymetrycznych.

Cechy GLG A 50-1800

Standardowy system goniometryczny obejmuje:

  • Programowalny, solidny i dokładny goniometr typu A z 3 zmechanizowanymi osiami H,V i Z oraz mechanicznym stołem montażowym, do montażu próbek, ruchomym w osi x,y
  • System goniofotometryczny od GL Optic zawiera wszystkie przyrządy pomiarowe oraz oprogramowanie i dedykowany komputer – przed dostawą każdy system przechodzi kontrolę jakości i jest wstępnie konfigurowany.
  • Unikalny system laserowego osiowania z lustrami i opcjami sterowania systemem pomaga w kalibracji pionowego i poziomego osiowania systemu, a także w szybszym fotometrycznym pozycjonowaniu DUT*.
  • SZYBKI FOTOMETR + PWM
    Pomiary on-fly dostępne z nowym opcjonalnym przyrządem połączonym z optyczną charakterystyką tętnienia np. PWM.

Opcjonalne urządzenia peryferyjne

  • GL SPECTIS 1.0 LS
    Wersja o wysokiej czułości popularnego spektroradiometru zoptymalizowana do szybkich pomiarów fotometrycznych i kolorymetrycznych
  • GL SPECTIS 5.0 Touch
    do rozszerzonej analizy widmowej poza zakres widzialny od źródeł UV do NIR w różnych zastosowaniach
  • ZASILACZE I MIERNIKI
    Możliwość wyboru spośród dostępnych zasilaczy i źródeł prądu pozwalająca uzyskać pełną charakterystykę elektryczną DUT. Na zamówienie dostępne są zaawansowane mierniki mocy i szybkie źródła prądu od wiodących dostawców.
  • KONTROLER TEC
    Dostępne są kontrolery TEC oraz uchwyty do stabilizacji termicznej modułów LED podczas testów goniometrycznych.
  • Wsparcie i montaż
    Oferujemy szerokie wsparcie online oraz na miejscu dla użytkowników końcowych w zakresie know-how i pomoc w zarządzaniu złożonymi pomiarami.

Dane GLG A 50-1800

Wielkości fotometryczne

  • Przestrzenny rozsył światłości źródła światła
  • Strumień świetlny
  • Formaty IEC, IES i LTD
  • Znamionowa światłość szczytowa

Wielkości kolorymetryczne

  • Temperatura barwowa – CCT i Duv
  • Wskaźniki oddawania barw – Ra, CRI, R1 do R14
  • Elipsy MacAdama
  • Kątowa równomierność barwy

Inne wielkości

  • Skuteczność świetlna (lm/w)
  • Współczynnik mocy
  • Temperatura

Specyfikacja GLG A 50-1800

ZASTOSOWANIE
ZastosowanieDuże moduły LED oraz duże oprawy oświetleniowe Zgodność z wymaganiami: CIE121-1996, IESNA LM-75-01
DANE TECHNICZNE
Typ goniometru CIETypu A, dalekiego pola, z osią H, V i ruchem w kierunku x,y,z
Badane urządzenie porusza się w osi x, y na ruchomym stole mechanicznym
5-osiowe serwomotory z enkoderami położenia absolutnego
Ruch osi HZakres kątowy ± 100°. Nominalny moment obrotowy 555Nm. Prędkość do 10°/s
Rozdzielczość osi H0.002°
Odtwarzalność osi H0.05°* (*przy obciążeniu nominalnym)
Ruch osi VZakres kątowy ± 180°. Nominalny moment obrotowy 98Nm. Prędkość do 50 °/s
Rozdzielczość osi V0.002°
Odtwarzalność osi V0.05°* (*przy obciążeniu nominalnym)
Ruch osi ZZakres liniowy 0-600mm. Zdolność podnoszenia do 1500 N
Odtwarzalność osi Z70 μm
Ruch osi XZakres liniowy 0-600mm. Zdolność podnoszenia do 1500 N
Ruch osi YZakres liniowy ± 150 mm. Prędkość do 40 mm/s
Odtwarzalność osi X,Y70 μm
Płyta montażowa pod badane urządzeniekwadrat 500×500 mm. Układ rowków 5×5 w systemie Bosch Rexroth
Maksymalne wymiary badanego urządzenia≤ 1800 mm (ustawione symetrycznie)
Wymiary goniometru1990(dł.) x 810(szer.) x 2420(wys.) mm
Wysokość osi optycznej1500 mm
Minimalna wysokość pomieszczenia2600 mm
Minimalna szerokość pomieszczenia4000 mm
Maksymalny załadunek50 kg
Waga goniometru600 kg
ZasilanieAC 110-230V, 3000 W
SterownikiSterownik wewnętrzny dla wszystkich silników
Łączność z komputerem przez sieć LAN
Możliwość zdalnego wsparcia producenta
7-calowy dotykowy wyświetlacz LCD na korpusie goniometru
Ręczny kontroler wszystkich osi podczas mocowania badanego urządzenia
BezpieczeństwoPrzyciski zatrzymania awaryjnego na goniometrze i panelu sterującym
Kurtyna świetlna
Typ sensoraGL PHOTOMETER 3.0 LS + Flicker
GL SPECTIS 1.0 LS
GL SPECTIS 4.0

Uwaga: Specyfikacja przyrządu, oprogramowania urządzenia i oprogramowania sterującego mogą ulec zmianie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w kartach katalogowych GL OPTIC oraz informacje o produktach dostępne w dowolnej formie są starannie przygotowane i uznane za prawdziwe. Należy pamiętać, że rozbieżności mogą wystąpić z powodu błędów tekstowych i/lub innych błędów lub zmian w dostępnej technologii. Radzimy wcześniej, przed wykorzystaniem produktu skontaktować się z GL Optic, w celu uzyskania
