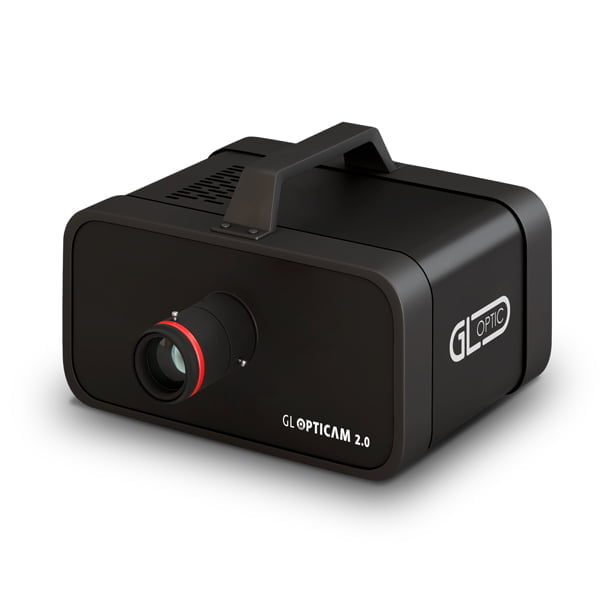

GL Opticam 2.0 4K TEC

Laboratoryjny matrycowy miernik luminancji o wysokiej rozdzielczości ze stabilizacją termiczną

Lepsza kontrola jakości światła w różnych zastosowaniach

Projektanci i producenci systemów optycznych muszą coraz szybciej reagować na zachodzące zmiany i nowe technologie stosowane w ekranach i podświetlanych elementach wykorzystywanych w przemyśle motoryzacyjnym, transportowym, elektronicznym i innych. Dzięki zastosowaniu nowoczesnych komponentów LED i OLED nieustannie jest poprawiany interfejs użytkownika – a to z kolei stanowi poważne wyzwanie dla zespołów projektowych i osób odpowiedzialnych za kontrolę jakości. Dlatego do przeprowadzania szybkich testów optycznych i pomiarów potrzebują oni niezawodnych i łatwo dostępnych przyrządów.

GL OPTICAM 2.0 4K TEC jest matrycowym miernikiem luminancji, zaprojektowanym do weryfikowania komponentów świecących pod kątem ich zgodności z normami oraz do oceny ich sprawności. Taka weryfikacja umożliwia szybsze wprowadzenie na rynek nowoczesnych urządzeń oświetleniowych opartych na technologiach LED i OLED. Sprawność optyczna wyświetlaczy, podświetlanych przycisków i przyrządów wymaga niezawodnego rozwiązania do pomiaru luminancji. Projektanci i inżynierowie ds. jakości muszą badać wartość oraz równomierność rozkładu luminancji, kontrast i weryfikować światłoszczelność. Prezentowany nowy przyrząd optyczny pozwala na łatwą i precyzyjną ocenę wszystkich paneli sterowania z ekranem dotykowym, podświetlanych przycisków, wyświetlaczy, klawiatur i lampek sygnalizacyjnych na etapie badań i rozwoju oraz produkcji.

GL OPTICAM 2.0 4K TEC to system oparty na kamerze o dużej rozdzielczości i wysokiej czułości, wyposażony w przetwornik obrazu CMOS o rozdzielczości 9M pikseli z dedykowanym filtrem korekcyjnym V-Lambda, zapewniającym najwyższą jakość pomiaru luminancji odpowiadającą czułości ludzkiego oka. Ten matrycowy miernik może być skonfigurowany z wysokiej klasy obiektywami, których dobór jest zależny od konkretnych wymagań dotyczących pomiaru luminancji. Prezentowane rozwiązanie charakteryzuje się unikalnym systemem rozpoznawania obiektywów RFID* oraz stabilizacją termiczną matrycy sensora, która kompensuje błędy pomiarowe wynikające ze zmieniających się warunków temperaturowych. *Rozwiązanie zgłoszone do opatentowania

Funkcja pomiaru barw jest dostępna po zestawieniu GL OPTICAM 2.0 4K TEC ze spektroradiometrem GL SPECTIS 1.0 Touch.

Pobierz katalog Wyślij zapytanie

Automatyczne rozpoznawanie obiektywów RFID*

Wstępnie skonfigurowany do szybkich pomiarów luminancji w laboratorium i w warunkach produkcyjnych, wysokiej klasy system matrycowy rozpoznaje wybrany obiektyw i automatycznie dobiera odpowiedni plik kalibracyjny. Dopiero teraz, dzięki GL OPTICAM 2.0 4K TEC są możliwe szybkie i precyzyjne pomiary luminancji LED i innych źródeł światła na zasadzie „plug-and-measure”, czyli włącz i zmierz. Matrycowy miernik luminancji jest wyposażony w zoptymalizowany i indywidualnie skalibrowany filtr V(λ).
*Rozwiązanie zgłoszone do ochrony patentowej

Poprawiona rozdzielczość optyczna

Wybierając odpowiednie komponenty, można uzyskać lepsze parametry produktu. Zastosowanie systemu kamerowego do pomiaru luminancji bezpośrednio w dziale badań i rozwoju poprawi kontrolę jakości oraz pozwoli zaoszczędzić czas i pieniądze. W fazie opracowywania nowego, kompleksowego systemu optycznego, proces badawczo-rozwojowy można skutecznie usprawnić dzięki zastosowaniu precyzyjnego przyrządu do pomiaru luminancji o rozdzielczości 9M pikseli. Dzięki temu będzie można szybciej podejmować decyzje dotyczące modyfikacji i/lub zgodności z normami.

Sensor stabilizowany termicznie

Nowy, szybki i niezawodny matrycowy miernik do pomiarów luminancji jest idealny do opracowywania modułów podświetlanych i kontroli jakości produkcji. ILMD może być używany w laboratorium lub zintegrowany z testerami produkcyjnymi w trybie online i offline przy zautomatyzowanej weryfikacji modułów LED i wyświetlaczy. Umożliwi to uzyskanie wiarygodnych i praktycznych danych, które mogą być łatwo przetworzone przez systemy monitorowania produkcji i selekcji produktów dobrych i odrzucania wadliwych.

fg_lazyload

Zastosowanie GL OPTICAM 2.0 4K TEC

Realizacja wymagań krytycznych za pomocą specjalistycznego urządzenia

Nowy przyrząd do pomiaru luminancji GL OPTICAM – ILMD powstał w odpowiedzi na zapotrzebowanie branży motoryzacyjnej i elektronicznego sprzętu gospodarstwa domowego. Zwiększona liczba ekranów dotykowych i złożonych przyrządów stawia dodatkowe wymagania w zakresie precyzyjnego testowania komponentów świecących. Na przykład kamerowy system o wysokiej rozdzielczości jest wymagany do oceny równomierności poziomów luminancji podświetlanych przyrządów i ikon. A przy pracy z wyświetlaczami o wysokiej rozdzielczości, wymagana jest odpowiednia rozdzielczość kamery do oceny luminancji. Dlatego też zdecydowaliśmy się na wprowadzenie nowego modelu matrycowego miernika luminancji o rozdzielczości przetwornika obrazu 9M pikseli. GL OPTICAM 2.0 4K TEC bazuje na nowym typie monochromatycznego sensora CMOS firmy Sony w połączeniu z filtrem korekcyjnym V-lambda klasy A i starannie dobranym obiektywem. Każdy system optyczny GL Optic jest fabrycznie skalibrowany – stosowana jest wielostopniowa procedura wzorcowania zapewniająca powtarzalność i laboratoryjną dokładność.

Najlepszy w swojej klasie system optyczny

Każdy system wyposażony jest w indywidualnie dobrany i skalibrowany filtr korekcji optycznej zoptymalizowany dla przetwornika obrazu. W przeciwieństwie do masowo produkowanych kamer cyfrowych, systemy kamerowe GL Optic są projektowane z wykorzystaniem wysokiej jakości filtrów i obiektywów wiodących dostawców.

Matrycowy sensor jest stabilizowany termicznie dzięki zastosowaniu modułu TEC – zapewnia to stabilność pomiarów i zwiększa zakres dynamiczny czujnika.
Nowatorski system automatycznego rozpoznawania obiektywu RFID* umożliwia szybką zautomatyzowaną zmianę konfiguracji systemu. Miernik luminancji, wraz z oprogramowaniem analitycznym GL OPTICAM SOFT, pozwala użytkownikowi na błyskawiczne ustawianie i pomiar z różnymi obiektywami. Wystarczy podłączyć skalibrowany miernik luminancji do komputera PC, na którym ukaże się podgląd obrazu z kamery, ustawiać parametry i mierzyć luminancję – wystarczy zapisać ujęcie i w wygodnym dla użytkownika momencie przystąpić do analizy obrazu.
Oprogramowanie analityczne wykryje domyślne obszary zainteresowania, pokaże poziom luminancji, histogramy i natychmiast wyświetli inne przydatne dane. System pomaga analizować określone szczegóły i regiony, a nawet wprowadzać niezbędne poprawki. Urządzenie zapewnia absolutną dokładność luminancji, taką samą, jak typowe urządzenie laboratoryjne. *rozwiązanie zgłoszone do ochrony patentowej

Kiedy barwa ma znaczenie

Kiedy w oprawie oświetleniowej lub płytce elektronicznej wykorzystuje się różne kolorowe diody świecące (LED), zachodzi konieczność pomiaru nie tylko luminancji, ale także barwy. Aby uzyskać dane kolorymetryczne, wystarczy standardowy miernik luminancji OPTICAM 2.0 4K TEC można połączyć ze spektroradiometrem GL SPECTIS 1.0 Touch. Analityczne oprogramowanie GL SPECTROSOFT posiada opcję łączenia pomiarów z matrycowego miernika z pomiarem spektroradiometrycznym. W efekcie jesteśmy w stanie zapewnić korektę niedopasowania widmowego filtra ( missmatch correction ), aby uzyskać najwyższą dokładność i dostarczyć wszystkie dane kolorymetryczne i widmowe dla testowanego produktu LED.

Właściwości GL OPTICAM 2.0 4K TEC

Funkcja „Włącz i zmierz” z automatycznym rozpoznawaniem obiektywu RFID*

Wstępnie skonfigurowany i indywidualnie skalibrowany matrycowy miernik luminacji do szybkiego testowania komponentów oświetleniowych i kontroli jakości urządzeń oświetleniowych. Niezwykle prosty w obsłudze – wystarczy zamontować urządzenie na statywie przed systemem oświetleniowym i zmierzyć absolutny poziom luminancji. System rozpoznaje wykorzystany obiektyw i automatycznie uruchamia prawidłowy plik kalibracyjny. Przyrząd może być używany zarówno w terenie jak i w laboratorium.
*rozwiązanie zgłoszone do ochrony patentowej

Poprawiona rozdzielczość optyczna

W fazie opracowywania nowego, kompleksowego systemu optycznego, proces badawczo-rozwojowy można skutecznie usprawnić dzięki zastosowaniu precyzyjnego przyrządu do pomiaru luminancji o rozdzielczości 9M pikseli. Dzięki temu będzie można szybciej podejmować decyzje dotyczące modyfikacji i/lub zgodności z normami.

Stabilizacja termiczna

Przyrząd ten jest wyposażony w moduł TEC do stabilizacji termicznej sensora, który
kompensuje błędy pomiarowe wynikające ze zmieniających się warunków temperaturowych.

Dedykowany filtr V-lambda

Każda kamera została wyposażona w specjalnie dobrany filtr korekcji optycznej klasy A, który zapewnia najwyższą jakość pomiaru luminancji odpowiadającą czułości ludzkiego oka. Każdy filtr jest optymalizowany indywidualnie dla każdego sensora CMOS.

Dodawanie widma i barwy

Prezentowana nowa kamera do pomiaru luminancji może być połączona ze spektroradiometrem, takim jak GL SPECTIS 1.0 Touch, co pozwala rozszerzyć kontrolę jakości o wartości kolorymetryczne takie jak CCT, CRI i wiele innych. Dodatkowo możliwa jest także automatyczna procedura korekcji niedopasowania widmowego filtra ( missmatch correction ) i możliwość pomiaru wielokolorowych urządzeń LED.

Dane GL OPTICAM 2.0 4K TEC

Wielkości fotometryczne

Luminancja [cd/m2]
Rozkład luminancji
Wykres Isocandeli
Średnia luminancja
Wykres Min Max i tabele

Wielkości kolorymetryczne i widmowe*

Temperatura barwowa – CCT i Duv
Wskaźniki oddawania barw – Ra, CRI, R1 do R14
Nowy rendering Rf i TM-30
Jednolitość barwy
Łączenie i nasycenie barw
Rozkład widmowy* dostępne w połączeniu ze spektroradiometrem

Specyfikacja GL OPTICAM 2.0 4K TEC

APPLICATION
	Light sources, displays, luminous and illuminated surfaces
MEASUREMENTS
Imaging resolution	4096×2168 (4K, 9 MPix)
A/D conversion	12 bit
Measurement range	0.01 cd/m² … 150000 cd/m² (range depends on lens aperture) (ND filter for higher range available on request)
Resolution	0,01 cd/m²
Dynamic range	1:15000000
Focus distance	200 mm to infinity (depends on lens type)
Minimum working area	56 mm x 30 mm (at 200 mm distance) (will vary depending on lens type)
Uncertainty of spectral response	Class A (f1’) < 3 %
Integration time	50µs … 10s
PROPERTIES
Measuring sensor type	CMOS monochromatic matrix with a spectral response V(λ) filter
Optical system	50 mm f/1.8 lens (different available on request)
Dimensions [H x W x D]	149 mm x 229 mm x 265mm
Weight	5,0 kg
PC Connectivity	USB 3.0
Power source	15V DC power adapter (optional battery pack)
Tripod adapter	BSW ¼”
ORDERING INFORMATION
Case	✓
USB cable	✓

Note: Instrument, firmware and software specification are subject to change without prior notice. All information included in GL OPTIC datasheets and product information available in any
form are carefully prepared and included information believed to be true. Please note that discrepancies may occur due to text and/or other errors or changes in the available technology.
We advise to contact GL Optic before the use of the product to obtain the latest product specification.
