GL OPTI SPHERE 500

Prosty pomiar strumienia świetlnego i strumienia energetycznego diod i modułów LED

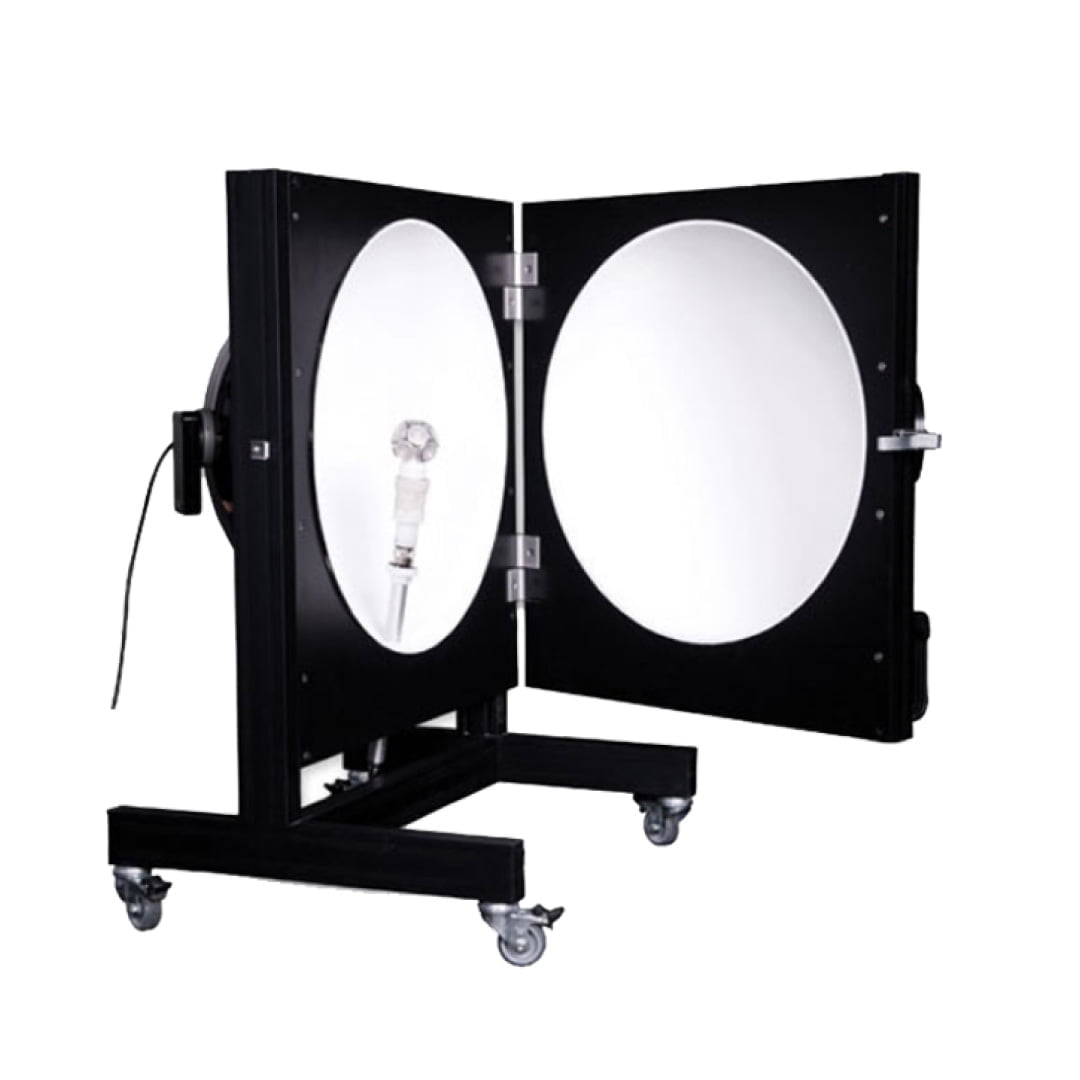

Kompaktowy system integrujący-sfery-GL-OPTI-SPHERE-500

Kompaktowa kula całkująca

GL OPTI SPHERE 500 została zaprojektowana z myślą o firmach działających w dynamicznie rozwijającej się branży wymiany tradycyjnych źródeł światła. Firmy te potrzebują szybkich i niezawodnych urządzeń do oceny i pomiarów średniej wielkości lamp, opraw oświetleniowych i modułów LED. GL OPTI SPHERE 500 to znakomite rozwiązanie dla każdego producenta oświetlenia LED, który chciałby poznać jakość swojego produktu. Ta kula całkująca o średnicy 50 cm dokonuje błyskawicznych pomiarów strumienia świetlnego, temperatury barwowej, skuteczności świetlnej i wielu innych ważnych parametrów światła.
Niewielki rozmiar sprawia, że GL OPTI SPHERE 500 jest znakomitym kompaktowym urządzeniem, gwarantującym laboratoryjną precyzję bez konieczności angażowania specjalistycznego laboratorium lub wysoko wykwalifikowanego specjalisty. Skalibrowany system potwierdza zgodność z międzynarodowymi normami CIE i wszystkimi amerykańskimi i europejskimi wymaganiami dla profesjonalnych urządzeń pomiarowych LED. Wybierz spośród naszych spektrometrów i stwórz prosty w użytkowaniu zestaw z kulą całkującą o wysokiej wydajności.

Zainstaluj i mierz

Na wyposażeniu kuli całkującej znajduje się komplet adapterów do typowych trzonków lamp. Standardowy trzonek E27 znajduje się w środku kuli, co ułatwia instalację różnych produktów i profesjonalne pomiary światła. Opcjonalnie dostępny jest także stolik montażowy, który umożliwia łatwy montaż LED-ów w zróżnicowanych formach lub małych opraw oświetleniowych.

Przyspiesz rozwój swoich produktów

To urządzenie można z łatwością zainstalować w normalnym biurze, co umożliwia inżynierom i pracownikom działu badawczo-rozwojowego uzyskanie szybkiego i precyzyjnego pomiaru parametrów komponentów świetlnych na miejscu. Wysyłanie lamp i komponentów do laboratorium oznacza długi czas oczekiwania i ostatecznie opóźnia proces produkcyjny. Teraz, już chwilę po dostawie nowych LED-ów lub po wyprodukowaniu nowego modułu, można natychmiast poznać wyniki pomiarów.

Nie tylko do laboratorium

Ten elastyczny system łatwo dostosowuje się do wymagań klienta. Można go przekształcić w tester produkcyjny albo urządzenie do szybkiej kontroli jakości produkcji, które pomoże mierzyć lampy, oprawy oświetleniowe i moduły w trakcie ich powstawania. Większe firmy dystrybucyjne używają go do kontroli jakości kupionych produktów przed wypuszczeniem ich na rynek.

Zastosowanie GL OPTI SPHERE 500

Twoje stanowiskowe laboratorium

Gwałtownie rozwijający się rynek zamienników tradycyjnych źródeł światła wymaga szybkich i niezawodnych rozwiązań do oceny i pomiaru średniego rozmiaru produktów LED. Kula całkująca GL OPTI SPHERE 500 została wyprodukowana z myślą o tych wymaganiach, więc oferuje kompletne pomiary optyczne zamienników LED z typowymi trzonkami , takimi jak E27, E14, GU10 i innymi. Pracując nad jej projektem, szybko zrozumieliśmy, że to kompaktowe urządzenie nadaje się do użytku nie tylko w laboratorium fotometrycznym, ale także w działach badawczo-rozwojowych, ponieważ szybko mierzy komponenty, prototypy i produkty końcowe.
GL OPTI SPHERE 500 ułatwia dostęp do profesjonalnych pomiarów światła. Dzięki niej nie będziesz już potrzebować specjalisty od pomiarów ani dużej ciemni. Stwórz własny system i w mgnieniu oka weryfikuj swoje lampy. Prostota układu pomiarowego sprawia, że nawet mało doświadczony zespół inżynierski otrzyma dokładne wyniki. Nasi klienci doceniają fakt, że wystarczy po prostu otworzyć kulę, zainstalować lampę i dokonać pomiaru. Kula jest wyposażona we wszystkie przystawki i komponenty, a oprogramowanie GL SPECTROSOFT pomoże Tobie zrobić to dokładnie.

Moduły, paski, diody LED i więcej

Potrzebujesz wielu pomiarów, a nie masz budżetu lub miejsca na dużą kulę? GL OPTI SPHERE 500 to świetny element laboratoryjnej dokładności pomiarowej dla modułów, diod i komponentów LED, których używa się w produkcji lamp. Tę kulę całkującą można łączyć z każdym z naszych spektrometrów, by mierzyć strumień świetlny i barwę. Teraz możesz sprawdzać komponenty, dyfuzory, kontrolować działanie nowych zasilaczy elektronicznych i często sporządzać raporty. Uzyskaj dane fotometryczne dla prototypów, sprawdź LED-y i komponenty od Twoich dostawców i przejmij kontrolę nad jakością Twojego światła!

Funkcje GL OPTI SPHERE 500

Niezawodny pomiar światła

Wszystkie kule GL Optic kupowane z urządzeniem pomiarowym przed wysyłką do klienta podlegają kalibracji spektralnej. Nasze kule są uniwersalne i można je łączyć z każdym spektrometrem GL Optic. Wewnętrzne ściany kuli pokryte są siarczanem baru (BaSO4), który zapewnia wysoki współczynnik odbicia do 97%.

Zgodność z CIE

Mierz zgodność LED-ów z CIE 127:2007 i nową CIE S 025/E:2015. Ta kula całkująca wykonuje również pomiary zgodności z innymi światowymi normami i wszystkimi amerykańskimi wymaganiami IES LM i europejskimi EN dla profesjonalnych urządzeń do pomiaru światła.

Konfigurowalność

Użyj standardowego systemu GL OPTI SPHERE 500 z uniwersalnym uchwytem lampowym oraz opcjonalną płytką montażową do pomiarów w geometrii 4π małych lamp i modułów. Wszystkie kule posiadają również port boczny do dokładnych pomiarów źródeł 2π.
Na życzenie dostępne są dodatkowe adaptery, układy do kontroli temperatury modułów LED lub specjalistyczne uchwyty. Skontaktuj się z nami i poinformuj nas o swoich wymaganiach.

Zautomatyzowana korekcja wskaźnika pochłaniania

Zintegrowane pomocnicze źródło światła LED jest całkowicie kontrolowane przez oprogramowanie analityczne GL SPECTROSOFT, co umożliwia szybkie korekty i uzyskanie optymalnych wyników.

Pomiary z GL OPTI SPHERE 500

Wartości całkujące

  • Strumień świetlny [lm]
  • Strumień energetyczny [W/nm]
  • Całkowity strumień fotonów
  • PBAR i więcej
  • Wartości kolorymetryczne

  • Temperatura barwowa – CCT i Duv
  • Współrzędne chromatyczności – Ra, CRI, R1 to R15, TM-30
  • Fidelity index Rf
  • Elipsy MacAdama
  • Binning
  • Koordynaty barw
  • Opcjonalne wartości *

  • Skuteczność świetlna [lm/w]
  • Współczynnik mocy
  • Temperatura Tp, Tamb etc.
  • *wymagane opcjonalne urządzenia peryferyjne, prosimy o zapytanie tutaj

    Specyfikacja GL OPTI SPHERE 500

    APPLICATION
    Luminous flux and radiant power measurement of LED modules and retrofit lamps.
    TECHNICAL DATA
    Spectral range*340 – 1700nm
    Sphere inner diameter500mm
    Entrance aperture diameter80mm
    Sphere materialComposite
    Inner coatingBarium Sulfate (BaSO4) high-reflectance material (R98)
    Outer coatingBlack finish
    Reflectance properties97%
    Pomocnicze źródło światłaWhite LED
    Spectrometer portDirect connection or SMA fiber-optic
    Standards complianceCE, LM 79, CIE 127:2007 CIE S 025/E:2015
    Maximum DUT dimensions in accordance with CIE S 025/E:201550mm (diameter or diagonal)
    Maximum dimension for optimal measurement (1/3 x sphere diameter)165mm (diameter or diagonal)
    Maximum DUT weight3kg
    Sphere frameHinged
    Sphere center positioningN/A
    Mechanical breadboard with postFor 4π measurement
    USB source controller for auxiliary light sourceWith current source and relay switch for external power supply
    Universal post with standard lamp socketsE14, E27, GU10 and G4 for QTH lamp spectral flux source
    External dimensions [W x H x D]620 x 760 x 590mm
    Weight17.5kg
    *Zakres spektralny powłoki. Rzeczywisty zakres spektralny systemu może być mniejszy ze względu na ograniczenia zastosowanych akcesoriów optycznych.
    Uwaga: Specyfikacja urządzenia, oprogramowania sprzętowego i oprogramowania może ulec zmianie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w arkuszach danych GL OPTIC i informacje o produkcie dostępne w dowolnej formie są starannie przygotowane i zawierają informacje uważane za prawdziwe. Należy pamiętać, że mogą wystąpić rozbieżności wynikające z błędów tekstowych i/lub innych błędów lub zmian w dostępnej technologii. Zalecamy skontaktowanie się z GL Optic przed użyciem produktu w celu uzyskania najnowszej specyfikacji produktu.
