GL OPTICAM 3.0 4K TEC
Pierwszy w pełni przystosowany system do pomiarów oświetlenia drogowego zgodnie z normą EN 13201: 2016
Pierwszy w pełni przystosowany system do pomiarów oświetlenia drogowego zgodnie z normą EN 13201: 2016
Do czasu pojawienia się GL OPTICAM 3.0 4K TEC pomiar rozkładu luminancji był żmudnym, czasochłonnym i kosztownym procesem, wymagającym udziału wielu osób o specjalistycznej wiedzy. Nowy matrycowy system do pomiarów luminancji w ciągu kilku sekund dostarcza kompletnych danych pomiarowych niezbędnych do weryfikacji jakości oświetlenia wybranej drogi lub terenu. W odróżnieniu od innych mierników laboratoryjnych, GL OPTICAM 3.0 4K TEC jest pierwszym na świecie rozwiązaniem w pełni przystosowanym do pomiarów terenowych.
Urządzenie zostało wyposażone w funkcję stabilizacji termicznej matrycy, która kompensuje błędy pomiarowe wynikające ze zmieniających się warunków temperaturowych. Jego hermetyczna obudowa (IP 54) jest przeznaczona do pracy w terenie i przygotowana do różnych warunków atmosferycznych – nawet podczas deszczu, bez obawy o uszkodzenie kamery. Dodatkowo posiada akumulatorowe źródło zasilania, które odciąża operatora od konieczności stosowania agregatów prądotwórczych i przenośnych zasilaczy podczas pracy w terenie. Zestaw dołączonych akcesoriów ułatwia określenie pola pomiarowego i przeprowadzenie kompletnego procesu pomiarowego.
Weryfikacja oświetlenia ulicznego
Oświetlenie ulicy, strefy przejść dla pieszych, tunelu i lotniska – wszystko to można zmierzyć w krótkim czasie. Kamera o wysokiej rozdzielczości i wysokiej czułości jest wstępnie skonfigurowana do natychmiastowego pomiaru rozkładu luminancji w terenie w dowolnym zastosowaniu. Zawsze, gdy potrzebny jest niezawodny, przenośny system do pomiaru luminancji, nasz wysokiej klasy matrycowy miernik luminancji jest gotowy do pracy zgodnie z zasadą „włącz i mierz”.
Zgodność oświetlenia drogowego z normą EN 13201
Intuicyjne oprogramowanie analityczne natychmiast przedstawia wyniki, w tym zgodność lub niezgodność instalacji z założeniami i wymaganiami dla klasy oświetlenia drogowego zgodnie z normą EN 13201. Ponadto oprogramowanie pozwala na wygenerowanie raportu za jednym naciśnięciem przycisku – funkcja, która do tej pory nie była dostępna w żadnym systemie na rynku.
Dostosowana do pracy w terenie
Hermetyczna obudowa (IP 54), stabilizacja termiczna, profesjonalny statyw i akcesoria gotowe do pracy w różnych warunkach atmosferycznych – nawet podczas deszczu, bez obawy o uszkodzenie kamery. Matrycowy miernik luminancji jest wyposażony w źródło zasilania akumulatorowego, walizki transportowe, znaczniki pola pomiarowego, koło pomiarowe – wszystko po to, aby mieć pewność, że podczas pracy w terenie wszystko, co jest potrzebne, jest w zasięgu ręki.
Zastosowanie GL OPTICAM 3.0 4K TEC
Program Inteligentny Rozwój
System do pomiaru luminancji GL OPTICAM 3.0 4K TEC został wykonany we współpracy z Politechniką Poznańską i zrealizowany w ramach Programu Narodowego Centrum Badań i Rozwoju. Celem projektu było wprowadzenie na rynek systemu pomiarowego wspomagającego weryfikację rozkładu luminancji w rzeczywistych i zmiennych pogodowo warunkach. Na rynku dostępnych jest wiele mierników luminancji, ale wszystkie są urządzeniami laboratoryjnymi i żaden z nich nie jest właściwie zaprojektowany i przygotowany do pomiarów w terenie.
Zespół Zakładu Techniki Świetlnej i Elektrotermii Politechniki Poznańskiej posiada wieloletnie doświadczenie w wykonywaniu pomiarów luminancji na drogach z wykorzystaniem zarówno punktowych mierników luminancji, jak i matrycowego miernika luminancji. Zastosowanie miernika ILMD znacznie ułatwia wykonywanie pomiarów i umożliwia uzyskanie bardziej wiarygodnych wyników pozwalających na obiektywną ocenę działania instalacji oświetlenia drogowego.
Jakość oświetlenia drogowego
Pomiar luminancji drogi jest zadaniem wymagającym. Prezentowany system jest w pełni przygotowany do wykonywania pomiarów na drodze. Hermetyczna obudowa kamery jest zbudowana tak, aby chronić system i obiektyw przed uszkodzeniami mechanicznymi. Matryca sensora jest stabilizowana termicznie i gotowa do pracy w różnych temperaturach, a dostarczony akumulator i urządzenia peryferyjne wspomagają profesjonalny pomiar w terenie. Może być stosowany w różnych warunkach przy zachowaniu laboratoryjnej dokładności pomiaru.
System do pracy w terenie
System jest dodatkowo wyposażony w dedykowany statyw, dodatkowy akumulator, koło pomiarowe do pomiaru odległości, specjalnie zaprojektowane znaczniki pola pomiarowego oraz kamizelkę odblaskową. Wszystko to zapakowane jest w dedykowane walizki transportowe umożliwiające stworzenie przenośnego stanowiska pomiarowego.
Pomiary kolorymetryczne
Miernik luminancji może być połączony ze spektroradiometrem GL SPECTIS 1.0 Touch do pomiarów kolorymetrycznych. GL SPECTROSOFT posiada opcję łączenia pomiarów luminancji z kamery z pomiarem spektroradiometrycznym. Możliwe jest zatem zapewnienie korekty niedopasowania wartości luminancji w celu uzyskania najwyższej dokładności i dostarczenia wszystkich danych kolorymetrycznych i spektralnych dla testowanego produktu LED.
Funkcje GL OPTICAM 3.0 4K TEC
Włącz i zmierz
Wstępnie skonfigurowany i indywidualnie skalibrowany matrycowy miernik luminancji do natychmiastowego testowania rozkładu luminancji. Obsługa jest bardzo prosta – wystarczy zamontować urządzenie na statywie przed systemem oświetleniowym i zmierzyć absolutny poziom luminancji. Przyrząd może być używany zarówno w terenie jak i w laboratorium.
Dedykowany filtr V-lambda
Każda kamera została wyposażona w specjalnie dobrany filtr korekcji optycznej klasy A, który zapewnia najwyższą jakość pomiaru luminancji odpowiadającą czułości ludzkiego oka. Każdy filtr jest optymalizowany indywidualnie dla każdego sensora CMOS.
Stabilizacja termiczna
Regulowana temperatura sensora matrycowego kompensuje błędy pomiarowe wynikające ze zmieniających się warunków temperaturowych.
Dodaj pomiar widma i barwy
Prezentowana nowa kamera do pomiaru luminancji może być połączona ze spektroradiometrem, takim jak GL SPECTIS 1.0 Touch, co pozwala rozszerzyć kontrolę jakości o wartości kolorymetryczne takie jak CCT, CRI i wiele innych. Dodatkowo możliwa jest także automatyczna procedura korekcji niedopasowania widmowego filtra (missmatch correction) i możliwość pomiaru wielokolorowych urządzeń LED.
Pomiary z GL OPTICAM 3.0 4K TEC
Wielkości fotometryczne
- Luminancja [cd/m2]
- Rozkład luminancji
- Wykres isokandeli
- Średnia luminancja
- Wykres Min Max i tabele
Wielkości kolorymetryczne i widmowe*
- Temperatura barwowa – CCT i Duv
- Wskaźniki oddawania barw – Ra, CRI, R1 do R14
- Nowy rendering Rf i TM-30
- Jednolitość barwy
- Binning i nasycenie barw
- Rozkład widmowy
* dostępne w połączeniu z systemem instrumentów spektralnych
Specyfikacja GL OPTICAM 3.0 4K TEC
APPLICATION |
|
| Road lighting and other light sources, displays, luminous and illuminated surfaces | |
MEASUREMENTS |
|
| Imaging resolution | 4096×2168 (4K, 9 MPix) |
| A/D conversion | 12 bit |
| Measurement range | 0,01 cd/m² … 150000 cd/m² (range depends on lens aperture) (ND filter for higher range available on request) |
| Resolution | 0,01 cd/m² |
| Dynamic range | 1:15000000 |
| Focus distance | 200 mm to infinity (depends on lens type) |
| Minimum working area | 56 mm x 30 mm (at 200 mm distance) (will vary depending on lens type) |
| Uncertainty of spectral response | Class A (f1′) < 3% |
| Integration time | 50 µs … 10 s |
PROPERTIES |
|
| Measuring sensor type | CMOS monochromatic matrix with spectral response filter |
| Optical system | 50 mm f/1.8 lens. (different available on request) |
| Dimensions [H x W x D] | 149 mm x 306 mm x 265 mm |
| Weight | 5,7 kg |
| IP Code | 54 |
| PC Connectivity | USB 3.0 |
| Power source | Battery pack and 15V DC power adapter Power inverter on demand |
| Tripod adapter | BSW ¼” |
ORDERING INFORMATION |
|
| Case | ✓ |
| USB cable | ✓ |
Uwaga: Specyfikacja urządzenia, oprogramowania sprzętowego i oprogramowania może ulec zmianie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w arkuszach danych GL OPTIC i informacje o produkcie dostępne w dowolnej formie są starannie przygotowane i zawierają informacje uważane za prawdziwe. Należy pamiętać, że mogą wystąpić rozbieżności wynikające z błędów tekstowych i/lub innych błędów lub zmian w dostępnej technologii. Zalecamy skontaktowanie się z GL Optic przed użyciem produktu w celu uzyskania najnowszej specyfikacji produktu.
Poniżej znajdują się materiały gotowe do pobrania. Kliknij na interesujący Cię plik, aby go pobrać.
Wyświetl filmy YouTube związane z tym produktem:

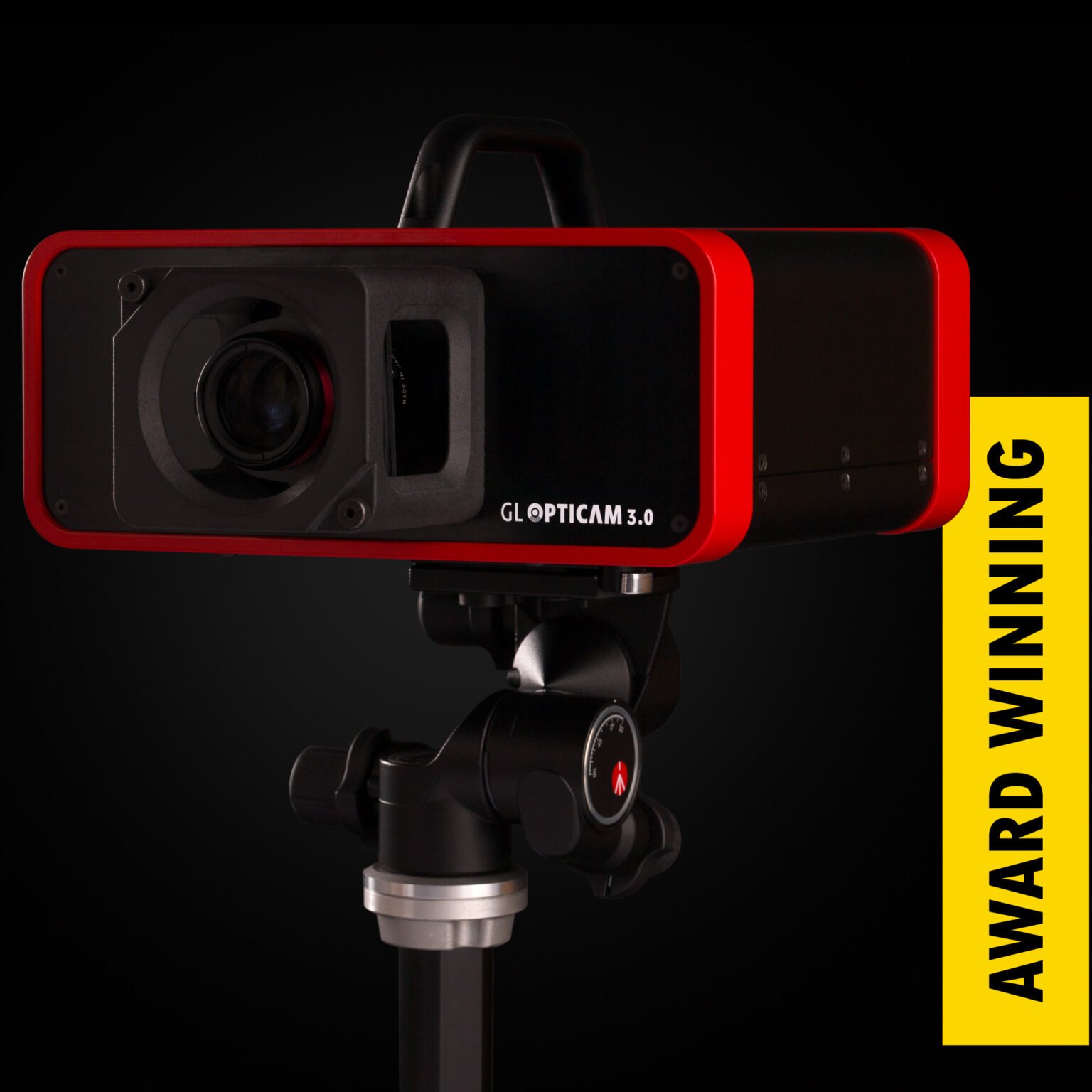

Design Plus Award powered by Light + Building Frankfurt 2022
Design Plus Award to jeden z wiodących konkursów projektowych w Niemczech. Oprócz ogólnej koncepcji i jakości projektu, wysoko wykwalifikowane jury ekspertów doceniło innowacyjność oraz techniczną i ekologiczną jakość tego kompaktowego systemu do pomiaru luminancji oświetlenia ulicznego.
Najlepszy produkt Targi "Światło" Warszawa 2022
Targi „Światło” to największe w Polsce wydarzenie dedykowane branży oświetleniowej, które co roku gromadzi setki wystawców i kilka tysięcy zwiedzających. Podczas 29. Międzynarodowych Targów „Światło” GL Opticam został uznany za najbardziej zaawansowane rozwiązanie pod względem technologii, wzornictwa, użyteczności i innowacyjności i otrzymał nagrodę najlepszego produktu.
Wideo
Powiązane produkty

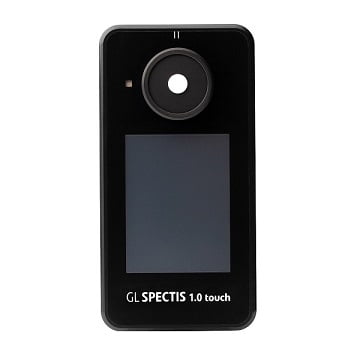

GL SPECTIS 1.0 TOUCH
