NOWOŚĆ! GL OPTICAM 4.0 M SC

Miernik luminancji i koloru z korekcją widmową

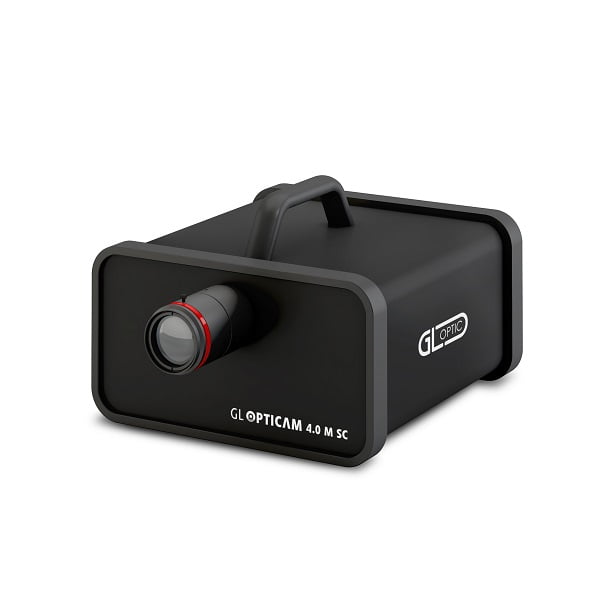

Miernik luminancji i koloru GL OPTICAM 4.0 M SC Imaging

Rewolucja w pomiarach luminancji i koloru

Kamera do pomiaru luminancji GL OPTICAM 4.0 M SC to innowacyjne rozwiązanie na rynku pomiarów luminancji i rozkładu kolorów. Nowością na rynku jest integracja funkcji pomiaru luminancji i koloru z odczytami ze zintegrowanego spektroradiometru w zakresie od ultrafioletu do bliskiej podczerwieni. GL OPTICAM 4.0 M SC nie jest standardową kamerą luminancji, ponieważ w jednej obudowie znajdują się dwa oddzielne urządzenia. Dodanie Pomiary widmowego rozkładu mocy stanowią bogate źródło dodatkowych informacji o mierzonym obiekcie.

Korekta czułości widmowej matrycy

GL OPTICAM 4.0 M SC wykorzystuje matrycową korekcję czułości widmowej, która pozwala na precyzyjne pozyskiwanie informacji kolorymetrycznych. W wyniku zastosowania technologii modułowej dostępny jest rozkład widmowy i dane dotyczące natężenia promieniowania w wybranych obszarach zainteresowania, z uwzględnieniem odpowiedniej wydajności widmowej.
Dedykowany GL OPTICAM SOFT M to oprogramowanie, które umożliwia przetwarzanie obrazu oraz intuicyjną i niezawodną obsługę urządzenia, a także szybkie przetwarzanie i ocenę danych uzyskanych przez miernik luminancji i koloru. Wyniki analizy można następnie przedstawić w formie spersonalizowanego raportu. Nowe oprogramowanie pozwala na płynną pracę, która skutecznie upraszcza złożony proces pomiaru i analizy.

Automatyczne wykrywanie obiektywu

Kamera jest wstępnie skonfigurowana do natychmiastowych pomiarów luminancji i rozkładu kolorów zarówno w środowisku laboratoryjnym, jak i produkcyjnym. Urządzenie automatycznie rozpoznaje zainstalowane obiektywy i natychmiast wybiera odpowiedni plik kalibracyjny. Szybka i precyzyjna ocena rozkładu luminancji jest teraz możliwa dzięki naszej kamerze obrazującej luminancję typu plug-and-measure dla LED i innych typów źródeł światła.

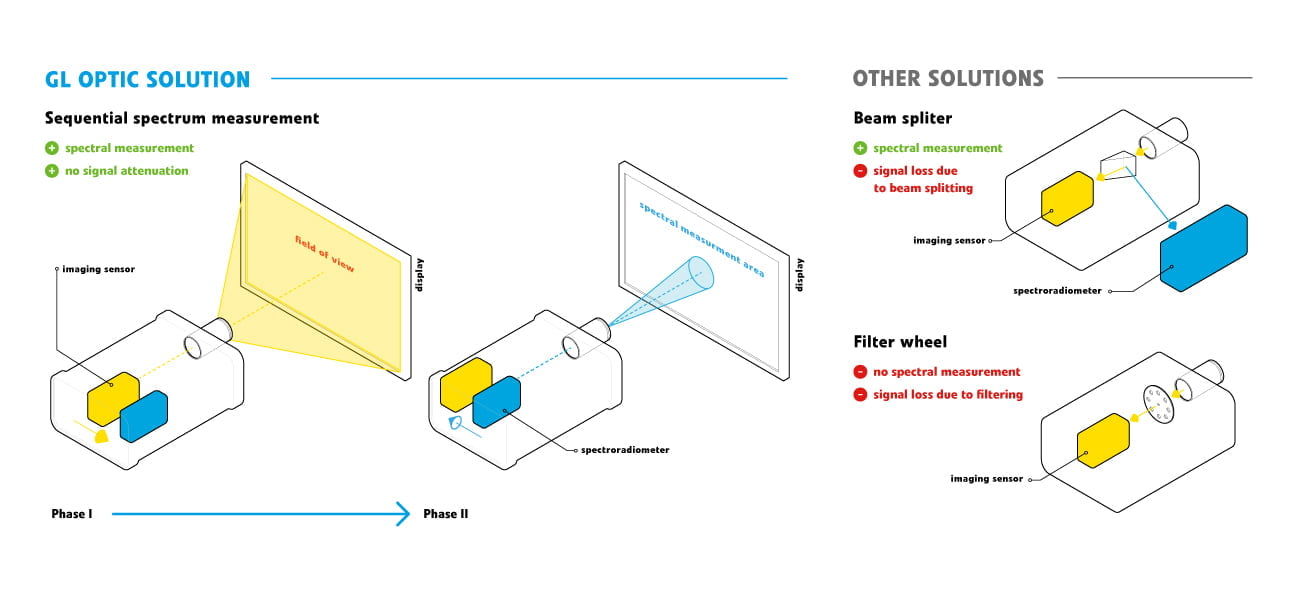

Pomiar sekwencyjny

Unikalna metoda pomiaru sekwencyjnego zapewnia wyższe poziomy sygnału w porównaniu do rozwiązań wykorzystujących podstawowe filtry optyczne lub tzw. beam splittery.

Inne funkcje oferowane przez GL OPTICAM 4.0 M SC, takie jak wbudowany depolaryzator, zwiększają zakres dynamiczny i zapewniają, że system jest dobrze przygotowany, aby sprostać wyzwaniom związanym z pomiarami wyświetlaczy.

Łatwiejsza weryfikacja jakości produkcji

Wydajność optyczna wyświetlaczy, podświetlanych przycisków i zestawów wskaźników wymaga niezawodnego rozwiązania do testowania luminancji. Programiści, projektanci i inżynierowie jakości muszą weryfikować jednorodność luminancji, kontrasty, rozkład luminancji i wyciek światła. Dzięki temu nowemu przyrządowi optycznemu wszystkie panele sterowania z ekranem dotykowym, podświetlane przyciski, wyświetlacze, klawiatury i lampki kontrolne można łatwo i precyzyjnie zweryfikować na etapie badań i rozwoju oraz produkcji.

Zastosowanie GL OPTICAM 4.0 M SC

Miernik luminancji i koloru

GL OPTICAM 4.0 M SC oferuje wysokiej rozdzielczości i wysokiej czułości pomiary parametrów związanych z luminancją i rozkładem kolorów. Jednorodność luminancji, koordynaty chromatyczne i CCT pojedynczego elementu można szybko zweryfikować za pomocą najnowszego instrumentu GL Optic.

Ocena i charakterystyka wyświetlaczy

Producenci wyświetlaczy i pojedynczych komponentów muszą testować swoje produkty na różnych etapach produkcji. Nowy GL OPTICAM 4.0 M SC to kompletne rozwiązanie, stanowiące połączenie kamery luminancji ze spektroradiometrem, pozwalające na precyzyjne określenie luminancji i rozkładu kolorów w ciągu kilku sekund. Jest to idealne urządzenie dla wielu branż, w szczególności dla motoryzacji, lotnictwa i producentów wyświetlaczy, ale także dla producentów oświetlenia ogólnego, gdzie może być stosowane do kontroli jakości.

Gdy kolor ma znaczenie

Nie ma już potrzeby używania kamery luminancji z oddzielnym kolorymetrem. Za każdym razem, gdy oprawa oświetleniowa lub płyta elektroniczna wykorzystuje diody LED o różnych kolorach, przełomowa kamera kolorymetryczna GL Optic z łatwością dostarczy wszystkie dane kolorymetryczne i spektralne z najwyższą dokładnością.

Cechy GL OPTICAM 4.0 M SC

Pomiary zagrożenia niebieskim światłem

Funkcja pomiaru zagrożenia niebieskim światłem w połączeniu z pomiarem spektralnym podświetlenia i skorygowanymi odczytami luminancji umożliwia ocenę BLH dla każdego miejsca testowanego obiektu w oparciu o wartość LB.

Precyzyjny pomiar współrzędnych x, y obok L dla każdego piksela

W oparciu o pomiary spektralne źródeł podświetlanych, korekcja czułości jest stosowana dla każdego piksela obrazu, co skutkuje precyzyjnym odczytem współrzędnych kolorów w każdym miejscu mierzonego wyświetlacza.

Pomiary z GL OPTICAM 4.0 M SC

Za pomocą GL OPITCAM 4.0 M SC można mierzyć dowolne lub wszystkie z poniższych wielkości:

Wielkości fotometryczne

  • Luminancja punktowa [cd/m2]
  • Rozkład luminancji, kontrast
  • Wykres izokandeli
  • Średnia luminancja
  • Wykres Min Max i tabele

Wielkości kolorymetryczne

  • Skorelowana temperatura barwowa - CCT i Duv
  • Wskaźniki oddawania barw - CRI, od R1 do R14
  • TM-30 - Rf, Rg, CVG
  • Jednolitość kolorów
  • Binning i nasycenie barw
  • Widmowy rozkład mocy
Uwaga: Specyfikacja urządzenia, oprogramowania sprzętowego i oprogramowania może ulec zmianie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w arkuszach danych GL OPTIC i informacje o produkcie dostępne w dowolnej formie są starannie przygotowane i zawierają informacje uważane za prawdziwe. Należy pamiętać, że mogą wystąpić rozbieżności wynikające z błędów tekstowych i/lub innych błędów lub zmian w dostępnej technologii. Zalecamy skontaktowanie się z GL Optic przed użyciem produktu w celu uzyskania najnowszej specyfikacji produktu.

Specyfikacja GL OPTICAM 4.0 M SC

APPLICATION
Laboratory and industrial measurements, daily quality control of LED production, automotive interior lighting testing, display luminance & color uniformity assessment
MEASUREMENTS
Imaging resolution4096×2168 (4K, 9 MPix)
A/D conversion12 bit
Sensor size1”
Pixel size3.45 μm x 3.45 μm
Measuring sensor typeCMOS RGB matrix
Optical system50 mm f/1.8 lens (different available on request)
Field of view28,3 cm x 15 cm at 1 m distance *
Angle of view16,12° x 8,6° *
Focusing distance300 mm to ∞ *
Minimum working area85 mm x 45 mm at 300 mm *
Measurement range (Illuminant A)0.01 cd/m2 – 40 kcd/m2 (ND filter for higher range available on request)*
Resolution (Illuminant A)0.01 cd/m2
Dynamic range1:80000000
Chromaticity accuracy± 0.030
Polarization sensitivity2%
Integration time50 μs – 10 s
GENERAL PROPERTIES
Dimensions [H x W x D]120 x 220 x 250 mm
Weight4.5 kg
Ambient temperature range5 – 35°C
Tripod mount threadBSW 1/4” – 20
INTERFACE & MEMORY
PC connectionEthernet
Power supply24 V / 2 A DC
OPERATION
SoftwareDedicated PC software (Windows 7/10 64 bit)
* Parametry dla obiektywu 50 mm f/1.8 mogą ulec zmianie w przypadku innych obiektywów.

Uwaga: Specyfikacja urządzenia, oprogramowania sprzętowego i oprogramowania może ulec zmianie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w arkuszach danych GL OPTIC i informacje o produkcie dostępne w dowolnej formie są starannie przygotowane i zawierają informacje uważane za prawdziwe. Należy pamiętać, że mogą wystąpić rozbieżności wynikające z błędów tekstowych i/lub innych błędów lub zmian w dostępnej technologii. Zalecamy skontaktowanie się z GL Optic przed użyciem produktu w celu uzyskania najnowszej specyfikacji produktu.

Poniżej znajdują się materiały gotowe do pobrania. Kliknij na interesujący Cię plik, aby go pobrać.

Powiązane produkty

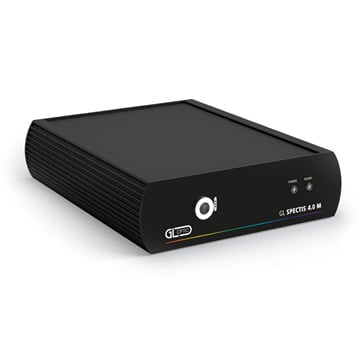

GL SPECTIS 4.0 M

Precyzyjny spektroradiometr modułowy z chłodzonym (lub stabilizowanym termicznie) czujnikiem CCD Back-Thinned zapewnia wysoką rozdzielczość i zwiększoną czułość.
GL Optic ręczny spektroradiometr LED pomiar światła

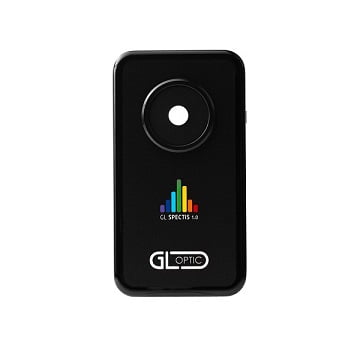

GL SPECTIS 1.0

Precyzyjna technologia pomiaru światła w poręcznym rozmiarze, konfigurowalna za pomocą szeregu akcesoriów.
oprogramowanie do pomiaru światła gl spectrosoft dla eprel

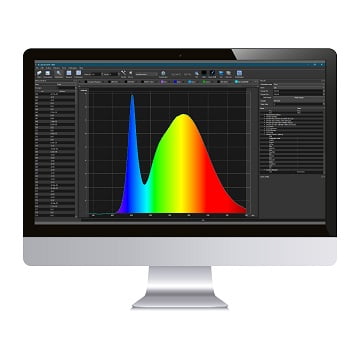

GL SPECTROSOFT M
