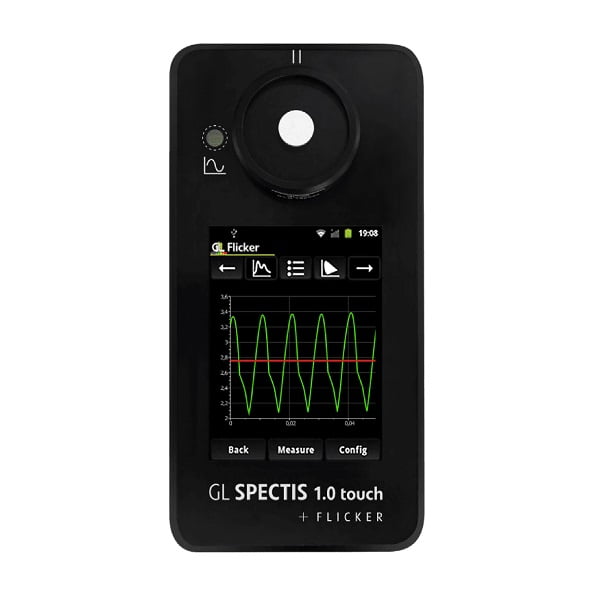

GL SPECTIS 1.0 Touch + Flicker
Prosty i skuteczny pomiar migotania światła. Spektrometr do szybkiego pomiaru natężenia oświetlenia, barwy i tętnienia.
Niezawodny przenośny spektrometr
Nowa wersja bardzo popularnego miernika spektrum GL SPECTIS 1.0 Touch + Flicker nadaje nowy wymiar przenośnemu pomiarowi światła. Nasze innowacyjne urządzenie może teraz mierzyć także tętnienie światła obok szerokiego wachlarza standardowych wartości fotometrycznych i kolorymetrycznych związanych z barwą i natężeniem dostępnych w GL SPECTIS 1.0 Touch… w ciągu zaledwie kilku sekund.
Najlepszy wybór do pomiaru tętnienia
Miernik światła GL SPECTIS 1.0 Touch + Flicker został wyposażony w dodatkowy moduł elektroniczny oraz szybką fotodiodę do pomiaru częstotliwości oraz współczynników jakościowych tętnienia. Zaprojektowany i wyprodukowany w konsultacji z liderami rynku oraz komitetami standaryzacyjnymi dostarcza wszelkie dane do dokładnego pomiaru i zrozumienia tętnienia.
Pomiary przyszłości dostępne dzisiaj!
Staw czoła konkurencji, włączając pomiary tętnienia do pakietu swoich pomiarów optycznych. Choć na wielu obszarach jest to wciąż nowość, wkrótce określanie wartości tętnienia stanie się normą. Nowe wskaźniki, takie jak SVM i California Title 24 są już dostępne! Przeczytaj więcej o pomiarach tętnienia oraz obowiązujących normach na naszym blogu.
Prawidziwie kompletny miernik
Po co używać wielu urządzeń pomiarowych do charakterystyki światła, skoro można ją wyznaczyć za pomocą pojedynczego, przenośnego spektrometru? Mniej urządzeń to mniej raportów do zestawiania. Otrzymaj kompletne dane jednym naciśnięciem przycisku. Użyj GL SPECTIS 1.0 Touch + Flicker do uzyskania informacji o spektrum i dotyczących tętnienia, w laboratorium lub w terenie. Potrzebujesz dodatkowych analiz lub raportów? Użyj oprogramowania analitycznego GL SPECTROSOFT.
Nowy wymiar uniwersalności
Miernik tętnienia światła GL SPECTIS 1.0 Touch + Flicker to znakomity produkt, który można łączyć z szeregiem dedykowanych głowic pomiarowych. Od kul całkujących do goniometrów, w laboratorium lub w terenie ten system sprosta wszystkim wyzwaniom. Skonfiguruj go do pomiaru natężenia oświetlenia, tętnienia lub strumienia świetlnego, a nawet luminancji przy użyciu opcjonalnej sondy optycznej.
Poprzedni
Następny
Zastosowanie GL SPECTIS 1.0 Touch + Flicker
Każdy istotny wskaźnik, jedno urządzenie
Kiedy na stadionie Chelsea Arena w Wielkiej Brytanii zainstalowano pierwsze oświetlenie stadionowe "flicker-free", firma GL Optic została poproszona o dostarczenie urządzenia, które mogłoby posłużyć jako narzędzie audytowe do sprawdzania nowo zainstalowanego oświetlenia. Wykonawca musiał ocenić wartości fotometryczne i kolorymetryczne, w tym natężenie oświetlenia [lx], temperaturę barwową (CCT), właściwości oddawania barw LED (CRI), wskaźnik telewizyjny (TI) oraz dodatkowo zweryfikować, czy instalacja jest wolna od migotania.
Projekt ten zapoczątkował rozwój GL SPECTIS 1.0 Touch + Flicker, ulepszając nasz istniejący GL SPECTIS 1.0 Touch poprzez zintegrowanie dodatkowej płytki elektronicznej z szybką fotodiodą do przechwytywania charakterystyki migotania optycznego. Rezultatem jest prawdopodobnie najlepszy na rynku podręczny spektroradiometr do pomiaru migotania światła. Obejmuje wyjątkowo szeroki zakres częstotliwości z dokładnością równą niektórym urządzeniom laboratoryjnym.
GL Optic bierze aktywny udział w grupie roboczej Philips, która koncentruje się na ustanawianiu nowych standardów dla pomiarów migotania światła w całej branży. Dzięki tej bezpośredniej współpracy mamy możliwość codziennego porównywania i oceny naszej dokładności przy użyciu standardu referencyjnego dostarczonego przez Philips. Jesteśmy również w stanie uwzględnić najnowsze wskaźniki migotania, takie jak indeks migotania, procent migotania i częstotliwość migotania, wraz z najnowszym SVM (Stroboscopic Visibility Measure) - standardem oceny, w jaki sposób instalacja oświetleniowa może wpływać na widzenie ludzi.
GL SPECTIS 1.0 Touch + Flicker to intuicyjny w obsłudze przenośny spektrometr do pomiaru światła z ekranem dotykowym, równie dobrze sprawdzający się w laboratorium, jak i w terenie. Dzięki szerokiej gamie możliwości oprogramowania analitycznego i rozbudowanemu zestawowi akcesoriów, urządzenie to jest klasą samo dla siebie!
Funkcje GL SPECTIS 1.0 Touch + Flicker
Niezawodny, precyzyjny i intuicyjny w obsłudze
GL SPECTIS 1.0 Touch + Flicker cechuje niezawodność, precyzja parametrów optycznych i intuicyjna obsługa. Godny zaufania pomiar światła nie jest już domeną ekspertów lub zewnętrznych laboratoriów. Nasze wstępnie skonfigurowane, indywidualnie skalibrowane urządzenia do pomiaru jakości światła gwarantują szybkie i precyzyjne wyniki. Dzięki oprogramowaniu analitycznemu GL SPECTROSOFT uzyskasz możliwość rozszerzonych analiz oraz automatyzacji i otrzymasz więcej ważnych danych.
Pomiar ze spektrometru i fotodiody
Spektrometry GL Optic są zaprojektowane i skalibrowane do pomiaru światła. Głowica pomiarowa z korekcją kątową klasy B jest standardową przystawką do optymalnego pomiaru natężenia oświetlenia. Dzięki umieszczonej obok dyfuzora dodatkowej fotodiodzie wraz z szybką elektroniką możliwe są pomiary optycznego tętnienia w czasie rzeczywistym. Na ekranie dotykowym możesz bezpośrednio odczytać wartości i wykres kształtu fali przebiegu, jej wysokości i częstotliwości. Możesz nawet powiększyć obraz, by sprawdzić szczegóły. Rozbudowane funkcje analityczne i raportowania uzyskasz dzięki opcjonalnej licencji GL SPECTROSOFT PRO.
Podstawowe funkcje GL SPECTIS 1.0 Touch + Flicker:
- Samodzielny przenośny spektrometr
- Automatyczne wykrywanie głowic pomiarowych
- Kompensacja prądu ciemnego
- Gniazdo wyzwalania pomiarów
- Kalibracja fotometryczna i radiometryczna
Pomiary z GL SPECTIS 1.0 Touch + Flicker
Jednoczesny pomiar strumienia świetlnego i jego barwy
- Rozkład widmowy SPD
- Pomiar natężenia oświetlenia [lx] lub fc
- Natężenie napromienienia [mWatt]
- Barwa: CRI, CCT, x, y
Parametry tętnienia optycznego:
- Częstotliwość migotania
- Flicker Index
- Flicker Ratio
- SVM (Wskaźnik efektu stroboskopowego)
- Pst LM (Wskaźnik migotania) – dostępne tylko z GL SPECTROSOFT PRO / LAB
- SAM (Stroboscopic Acceptability Metric)
- Mp (określane także LRC Flicker Perception)
- VESA (Video Electronics Standards Association)
- JEITA (Japan Electronics and Information Technology Industries Association)
- Dostępne są wykresy tętnienia i FFT
Plus wiele więcej! Skontaktuj się z nami i otrzymaj pełną listę parametrów pomiaru.
Specyfikacja GL SPECTIS 1.0 Touch + Flicker
APPLICATION | ||||
| Natural light, LEDs, halogen light, etc. | ||||
LED MEASUREMENT | ||||
| Illuminance [lx]* | 10 - 100 000 lx (for white LED) | |||
| 0.01 - 100 000 lx (Available with optional GL SALLI Diffusor) | ||||
| Luminance [cd/m2] | Available with optional GL OPTI PROBE | |||
| Luminous flux [lm] | Available with optional GL OPTI SPHERE | |||
| Luminous intensity [cd] | Calculated in GL SPECTROSOFT | |||
| Irradiance [W/m2] | 0.03 - 600 W/m2 ( for white LED) | |||
| Illuminance class | Class B - DIN 5032-7 | |||
| Class A - JIS C 1609-1:2006 | ||||
| Tolerance - cosine response (f2′) | < 3% (1,9%) | |||
| Spectral range ** | 340 - 780 nm (UVa-VIS) (GL SPECTIS 1.0 Touch + Flicker UVa - VIS ) | |||
FLICKER MEASUREMENTS | ||||
| Time | Sampling period | Upper cut-off frequency | Lower cut-off frequency | FFT frequency resolutions |
| 131 ms | 8 μs | 12,5 kHZ | 23 Hz | 7,63 |
| 262 ms | 16 μs | 6,25 kHz | 12 Hz | 3,81 |
| 524 ms | 32 μs | 3,125 kHz | 6 Hz | 1,91 |
| 1048 ms | 64 μs | 1,56 kHz | 3 Hz | 0,96 |
| 2097 ms | 128 μs | 781 Hz | 1,5 Hz | 0,48 |
| 4194 ms | 256 μs | 390 Hz | 0,8 Hz | 0,24 |
| 8388 ms | 512 μs | 195 Hz | 0,4 Hz | 0,12 |
| 16777 ms | 1024 μs | 97 Hz | 0,2 Hz | 0,06 |
| 33554 ms | 2048 μs | 48 Hz | 0,1 Hz | 0,03 |
| Frequency range | 0,01 Hz - 12,5 kHz | |||
| Maximum sampling rate | 125 kHz | |||
| Illuminance range | 0.1 lx - 15.000 lx | |||
| FFT plot visualization | ✓ | |||
| Time plot visualization | ✓ | |||
| Flicker Index | ✓ | |||
| SVM (Wskaźnik efektu stroboskopowego) | ✓ | |||
| Dominant frequency | ✓ | |||
CALCULATED VALUES | ||||
| CRI - Color rendering index according to CIE | Ra, R1-R14 | |||
| TM-30-15 | Rf, Rg, Colour Vector Graphic | |||
| CCT - Correlated color temperature according to CIE | ✓ | |||
| Color peak | ✓ | |||
| Color dominant | optional with GL SPECTROSOFT | |||
| Color position coordinates [x,y] according to CIE 1931 | ✓ | |||
| Color position coordinates [u’,v’] according to CIE 1976 | ✓ | |||
| Color position coordinates [u,v] according to CIE 1960 | ✓ | |||
| PAR / PPFD | ✓ | |||
| Color coordinate error | optional with GL SPECTROSOFT | |||
| Metametric index | optional with GL SPECTROSOFT | |||
| Binning | optional with GL SPECTROSOFT | |||
| Assessment in accordance with ISO 3664 | ✓ | |||
PHOTOMETRY / RADIOMETRY | ||||
| Sensor | CMOS image sensor | |||
| Number of pixels | 256 | |||
| Physical resolution / datapoint interval | ~ 1.7 nm | |||
| Wavelength reproducibility | 0.5 nm | |||
| Integration time | 2,6 ms - 10 s | |||
| A/D converter | 16 bit | |||
| Signal-to-noise ratio | 1000:1 | |||
| Stray light | 2*10 E-3 | |||
| Optical resolution / FWHM | 10 nm | |||
| Uncertainty of spectroradiometric measurement | < 3% | |||
| Flicker compensation | ✓ | |||
| Temperature sensor and dark current compensation | ✓ | |||
| Uncertainty of color coordinates*** | 0.0015 | |||
| Automatyczne wykrywanie sondy | ✓ | |||
GENERAL PROPERTIES | ||||
| Operating system | Android | |||
| Internal power supply | lithium-polymer battery 3500 mAh | |||
| Maximum current draw | 600 mA | |||
| External power supply | USB mini socket: 5 V, 1 A | |||
| Automatic shut-off | ✓ | |||
| Battery life | up to 6 h***** | |||
| Operating temperature | 5-35°C | |||
| Dimensions [H x W x D] | 74.5 mm x 145.5 mm x 36.6 mm (with standard diffusor) | |||
| Weight | 349 g | |||
| Tripod adapter | ✓ | |||
INTERFACE & MEMORY | ||||
| USB | USB 2.0 | |||
| Trigger | MQ172, 4-pin, programmable | |||
| SD Card slot | micro SD 16 GB | |||
| Measurement result storage | Auto / 16 GB microSD | |||
| Data format | XML | |||
| Fiber optic connector | Optional SMA905D | |||
DISPLAY & OPERATION | ||||
| Display | 3,5" color LCD ( 240 x 320 px) | |||
| Operation | Touch Screen, PC / Notebook | |||
SOFTWARE | ||||
| Software | Optional GL SPECTROSOFT Basic / Pro / Lab | |||
ORDERING INFORMATION | ||||
| Case | ✓ | |||
| Battery | ✓ | |||
| USB cable | ✓ | |||
| Power supply | ✓ | |||
| Leash | ✓ | |||
| Display protection foil | ✓ | |||
| 4 GB microSD card | ✓ | |||
* Zakres dynamiczny jest związany z widmem i powinien być obliczany oddzielnie dla każdego źródła światła. Szacowany zakres dynamiki dla typowej białej diody LED 4000 K. Zakres szacowany dla systemu optycznego wykonanego zgodnie z domyślną specyfikacją. Często możliwe są zmiany tych parametrów. Jeśli szukasz konkretnych parametrów, skontaktuj się z pomocą techniczną.
** Zakres spektralny czujnika. Rzeczywisty zakres spektralny systemu może być mniejszy ze względu na ograniczenia zastosowanych akcesoriów optycznych.
*** Bezwzględna niepewność pomiaru bezpośrednio po kalibracji. Niepewność rozszerzona odpowiada prawdopodobieństwu pokrycia 95% i współczynnikowi pokrycia k = 2. Parametry ważne w warunkach laboratoryjnych 25°C, wilgotność względna 45%.
**** Dotyczy tylko zakresu spektralnego danego modelu.
***** Przy umiarkowanym użytkowaniu - ciągłe pomiary i WiFi znacznie zwiększają zużycie energii.
Uwaga: Specyfikacja urządzenia, oprogramowania sprzętowego i oprogramowania może ulec zmianie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w arkuszach danych GL OPTIC i informacje o produkcie dostępne w dowolnej formie są starannie przygotowane i zawierają informacje uważane za prawdziwe. Należy pamiętać, że mogą wystąpić rozbieżności wynikające z błędów tekstowych i/lub innych błędów lub zmian w dostępnej technologii. Zalecamy skontaktowanie się z GL Optic przed użyciem produktu w celu uzyskania najnowszej specyfikacji produktu.
Poniżej znajdują się materiały gotowe do pobrania. Kliknij na interesujący Cię plik, aby go pobrać.

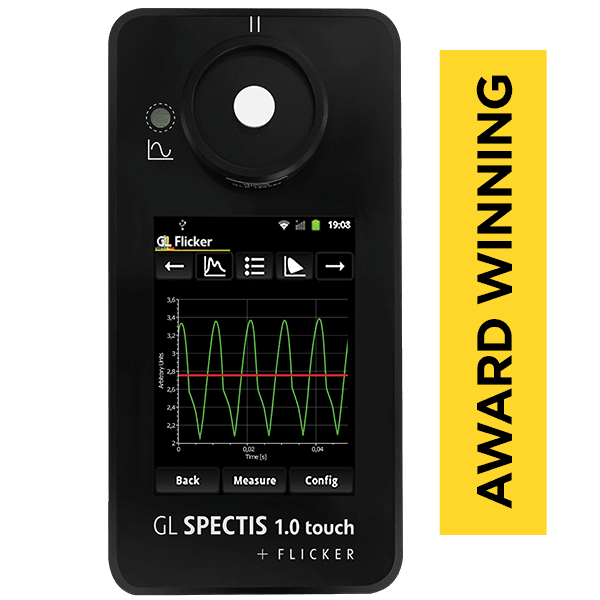

Finalista konkursu Sapphire Awards 2018 organizowanego przez LEDs Magazine
Nagrody Sapphire Awards przyznawane przez LEDs Magazine wyróżniają największe osiągnięcia i wizjonerów w przemyśle oświetlenia, szczególnie w sektorze LED i oświetlenia półprzewodnikowego (SSL). Firmy z całego świata zgłaszają swoje produkty w wielu kategoriach, aby otrzymać jeden z prestiżowych tytułów roku.
Więcej niż tylko przenośny
Akcesoria do szeregu zastosowań
Pomiary skuteczności biologicznej
Testuj instalacje oświetleniowe, sprawdzając natężenie oświetlenia [lx], CCT, CRI, TM 30-15, flicker index, flicker percent i SVM dla efektów wizualnych oraz pomiary rytmu dobowego, takie jak EML i wskaźnik S/P.
Tętnienie światła studyjnego i telewizyjnego
Zastosuj GL SPECTIS 1.0 Touch + Flicker do pomiaru bardzo wysokich częstotliwości do 12 kHz, które są szczególnie istotne w ocenie oświetlenia studyjnego i scenicznego. Urządzenie mierzy również wskaźniki CCT, CRI oraz TLCI.

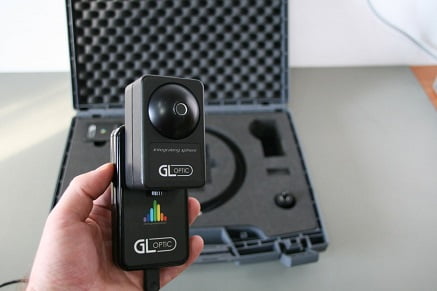

Strumień świetlny i barwa LED-ów
Połącz GL SPECTIS 1.0 Touch + Flicker z GL OPTI SPHERE 48 i mierz strumień świetlny oraz barwę pojedynczych diod LED. Taki zestaw umożliwia weryfikację binningu i kontrolę parametrów podczas produkcji i kontroli jakości dostarczonych LED-ów, zasilaczy i innych komponentów.

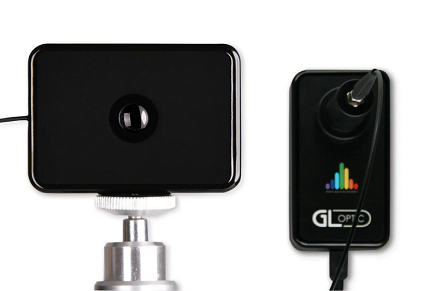

Luminancja i radiancja
Do naszego urządzenia można podłączyć szereg dostępnych sond optycznych, a za ich pomocą dokonywać pomiaru luminancji i kalibrować je do pomiarów płaskich powierzchni emitujących światło, takich jak wyświetlacze, ekrany i podświetlacze. Zintegrowany system kodowania w naszym spektrometrze automatycznie pobiera właściwy plik kalibracyjny i mierzy [cd/m2]. Sprawdź dostępne sondy GL OPTI PROBES.
Najlepszej klasy sensor i komponenty
Powiązane produkty
GL SPECTROSOFT M
GL SPECTROSOFT M to oprogramowanie analityczne na komputery PC przeznaczone do zastosowań laboratoryjnych, pracy w terenie, kontroli jakości produkcji i ogólnej oceny światła.

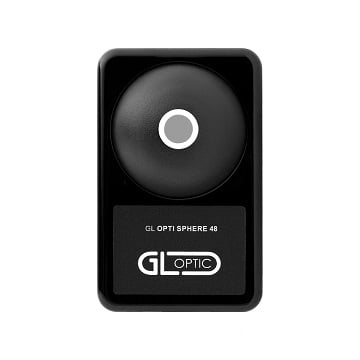

GL OPTI SPHERE 48
