GL OPTI SPHERE 1100

Wszechstronny pomiar strumienia świetlnego i strumienia energetycznego dla oświetlenia LED

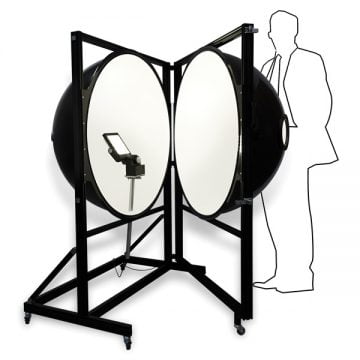

Kula całkująca GL OPTI SPHERE 1100

Strumień świetlny modułów i opraw LED

Zintegrowany system GL OPTI SPHERE 1100 został zaprojektowany z myślą o pomiarze strumienia świetlnego i strumienia energetycznego średniej wielkości opraw LED i dużych modułów LED oraz innych źródeł światła zgodnych z zaleceniami Komitetu Technicznego CIE opublikowanymi w Raporcie Technicznym CIE 127: 2007. To idealne rozwiązanie dla rozwijających się producentów oświetlenia LED, którzy nie mają miejsca lub budżetu na kulę o średnicy 2 m lub 3 m.
Ten łatwy w użyciu, kompletny system kuli całkującej spełnia standardy CIE S025, amerykański LM79 i inne międzynarodowe normy. Dzięki możliwości bocznego otwierania ułatwiającej instalację wielu źródeł światła, GL OPTI SPHERE 1100 zapewnia pełną elastyczność pomiaru w zgodzie z wymaganiami CIE. Podobnie jak wszystkie kule całkujące, GL OPTI SPHERE 1100 można łączyć z każdym z naszych spektrometrów i opcjami oprogramowania, tworząc w ten sposób system pomiarowy, którego potrzebujesz.

Zamontuj i zmierz

Do standardowego wyposażenia kuli należy stolik montażowy, który można zaadaptować do instalacji wielu uchwytów i typów modułów LED. Opcjonalny trzonek lampy w centrum kuli ułatwia montaż różnych produktów typu A. Każdy z naszych spektrometrów po połączeniu z kulą zostaje automatycznie wykryty przez oprogramowanie. Zamontuj lampę i pozwól oprogramowaniu wykonać resztę pracy.

Dostosowana do Twoich potrzeb

Szeroki wybór spektrometrów i akcesoriów dla GL OPTI SPHERE 1100 gwarantuje najlepszy zakres spektralny i właściwości produktu, dopasowane do Twojego budżetu i oczekiwań technicznych. By uzyskać dodatkową automatyzację, połącz GL OPTI SPHERE 1100 z naszym niezawodnym oprogramowaniem analitycznym GL SPECTROSOFT. Stworzysz łatwe w obsłudze stanowisko pomiarowe, całkowicie dopasowane do Twoich potrzeb i zapewniające dokładne, powtarzalne wyniki.

Przyspiesz rozwój swoich produktów

To urządzenie można łatwo zainstalować w każdym pomieszczeniu biurowym, co umożliwia inżynierom i pracownikom działu badawczo-rozwojowego uzyskanie szybkiego i precyzyjnego pomiaru parametrów komponentów świetlnych na miejscu. Wysyłanie lamp i komponentów do laboratorium oznacza długi czas oczekiwania i ostatecznie opóźnia proces produkcyjny. Teraz, już chwilę po dostawie nowych LED-ów lub po wyprodukowaniu nowego modułu, można natychmiast zapoznać się wynikami pomiarów.

Zastosowanie GL OPTI SPHERE 1100

Mierz. Twórz produkty. Rozwijaj się.

Gwałtownie rozwijający się rynek zamienników tradycyjnych źródeł światła wymaga szybkich i niezawodnych rozwiązań do oceny małych i średnich produktów LED – począwszy od downlightów, do małych pasków i modułów LED. System GL OPTI SPHERE 1100 powstał z myślą o sprostaniu tej potrzebie. Dostarcza kompletnych pomiarów optycznych zamienników tradycyjnych źródeł światła.
System kuli całkującej GL OPTI SPHERE 1100 zaprojektowano z myślą o urządzeniu, które gwarantowałoby wyjątkową dokładność pomiarów strumienia świetlnego i barwy bez skomplikowanej obsługi, kojarzącej się ze sprzętem do testów fotometrycznych. Stwórz swój system i mierz lampy w mgnieniu oka. Nasi klienci cenią sobie, że wystarczy otworzyć kulę, zainstalować lampę i dokonać pomiaru. Nie potrzebujesz już specjalisty od pomiarów, ani dużej ciemni. Kula jest wyposażona we wszystkie przystawki i komponenty, a interfejs GL SPECTROSOFT Software pomoże Tobie zrobić to dokładnie.

Twoje własne laboratorium

GL OPTI SPHERE 1100 sprawdzi się zarówno w akredytowanych laboratoriach, laboratoriach produkcyjnych, jak i w działach badawczo-rozwojowych do szybkiej kontroli jakości. Kiedy korzystanie z pomocy zewnętrznych laboratoriów staje się za drogie lub zbyt czasochłonne, GL OPTI SPHERE 1100 stanowi znakomity pierwszy krok na polu profesjonalnej oceny i pomiarów.

Błyskawiczne, spersonalizowane raporty

Zainstaluj, mierz i przygotowuj spersonalizowane raporty za pomocą GL SPECTROSOFT. Oprogramowanie analityczne będzie sterować układem pomiarowym, dodatkowym źródłem światła, a opcjonalnie – urządzeniami peryferyjnymi, takimi jak programowalne i stabilizowane zasilacze lub kontrolery TEC. Wszystkie te informacje można zawrzeć w jednym, kompletnym raporcie pomiarowym.

Funkcje GL OPTI SPHERE 1100

System bocznego otwierania

Rozmiar kuli całkującej i system bocznego otwierania ułatwiają instalację różnych źródeł światła przy użyciu dodatkowych adapterów i uchwytów, umożliwiając pełną elastyczność pomiaru.

Wysoka trwałość i niewielka waga

Zgodnie ze standardami CIE, LED-y o kierunkowym rozsyle światła mogą być mierzone przy geometrii 2π z powierzchni kuli. Pozostałe typy LED-ów powinny być mierzone w środku kuli w geometrii 4π. Kula całkująca jest wykonana z tworzywa kompozytowego, które gwarantuje wysoką trwałość i niską wagę.

Specjalnie zaprojektowana apertura wejściowa 168 mm

Port kuli jest wyposażony w precyzyjnie zaprojektowaną aperturę o średnicy 168 mm, którą stosuje się do kalibracji. Jeśli wymaga tego pomiar, można zainstalować dodatkowe przystawki. By uzyskać najwyższą dokładność pomiarów GL OPTI SPHERE 1100 posiada pomocnicze źródło światła do kompensacji wskaźnika pochłaniania ocenianej diody LED.

Pomiary z GL OPTI SPHERE 1100

Wartości całkujące

  • Strumień świetlny [lm]
  • Strumień energetyczny [W/nm]
  • Całkowity strumień fotonów
  • PBAR i więcej
  • Wielkości kolorymetryczne

    • Temperatura barwowa – CCT i Duv
    • Wskaźniki oddawania barw – Ra, CRI, R1 to R15, TM-30
    • Fidelity index Rf
    • Elipsy MacAdama
    • Binning
    • Koordynaty barw

    Wielkości opcjonalne*

    • Luminous efficacy [lm/w]
    • Współczynik mocy
    • Temperatura Tp, Tamb etc.
    *wymagane opcjonalne urządzenia peryferyjne, prosimy o zapytanie tutaj

    Specyfikacja GL OPTI SPHERE 1100

    APPLICATION
    Luminous flux and radiant power measurement of large LED modules and luminaires.
    TECHNICAL DATA
    Spectral range*340 – 1700 nm
    Sphere inner diameter1100 mm
    Entrance aperture diameter168 mm
    Sphere materialComposite
    Inner coatingBarium Sulfate (BaSO4) high-reflectance material (R98)
    Outer coatingBlack finish
    Reflectance properties97%
    Pomocnicze źródło światłaWhite LED
    Spectrometer portDirect connection or SMA fiber-optic
    Standards complianceCE, LM 79, CIE 127:2007 CIE S 025/E:2015
    Maximum DUT dimensions in accordance with CIE S 025/E:2015100 mm (diameter or diagonal)
    Maximum dimension for optimal measurement (1/3 x sphere diameter)330 mm (diameter or diagonal)
    Maximum DUT weight3 kg
    Sphere frameHinged
    Sphere center positioningN/A
    Mechanical breadboard with postFor 4π measurement
    USB source controller for auxiliary light sourceWith current source and relay switch for external power supply
    Universal post with standard lamp socketsUniversal DUT fixing table (breadboard) for measurement in 4π geometry
    External dimensions [W x H x D]1260 mm x 1800 mm x 1220mm
    Weight60 kg
    *Zakres spektralny powłoki. Rzeczywisty zakres spektralny systemu może być mniejszy ze względu na ograniczenia zastosowanych akcesoriów optycznych.
    Uwaga: Specyfikacja urządzenia, oprogramowania sprzętowego i oprogramowania może ulec zmianie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w arkuszach danych GL OPTIC i informacje o produkcie dostępne w dowolnej formie są starannie przygotowane i zawierają informacje uważane za prawdziwe. Należy pamiętać, że mogą wystąpić rozbieżności wynikające z błędów tekstowych i/lub innych błędów lub zmian w dostępnej technologii. Zalecamy skontaktowanie się z GL Optic przed użyciem produktu w celu uzyskania najnowszej specyfikacji produktu.
