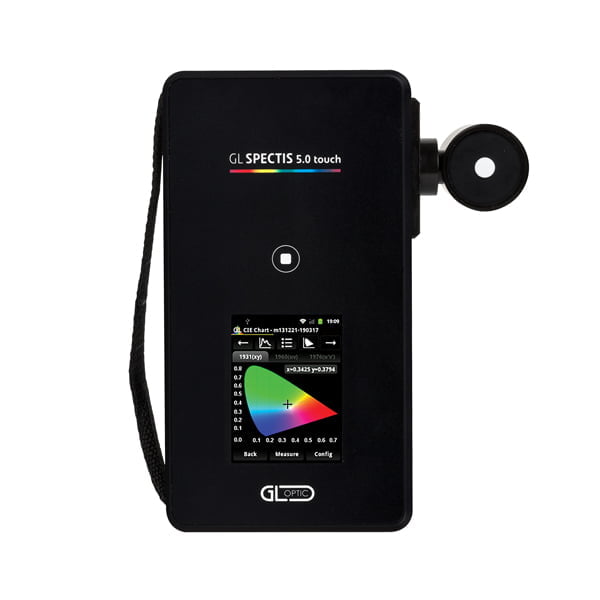

GL SPECTIS 5.0 Touch
Najprecyzyjniejszy samodzielny spektrometr optyczny na świecie
Laboratoryjna precyzja, kompaktowy design
Z GL SPECTIS 5.0 Touch spektrometr optycznyDokładność i konfigurowalność przenośnych urządzeń do pomiaru światła została przeniesiona na nowy poziom. Do tej pory tak wysoka dokładność fotometryczna i radiometryczna była dostępna tylko w wysokiej klasy systemach laboratoryjnych. Korzystając z tego najnowocześniejszego spektralnego przyrządu do pomiaru światła, można uzyskać Dane laboratoryjne w dowolnym miejscu. Nasze spektrometry świetlne są indywidualnie kalibrowane, aby szybko dostarczać precyzyjne wyniki, z opcjami obejmującymi nasz wiodący w branży GL SPECTROSOFT M do zaawansowanej analizy i raportowania.
Ten unikalny spektrometr do pomiaru LED-ów można skonfigurować do pomiarów rozszerzonego zakresu spektralnego od UV do NIR przy użyciu pojedynczego sensora, skalibrowanego do pomiarów bezwzględnych od 200 nm do 1050 nm. Praktyczny kształt tego urządzenia pozwala na wiele pomiarów dla różnych zastosowań, począwszy od wartości UV w testach bezpieczeństwa fotobiologicznego przez wykonaną z laboratoryjną precyzją ocenę lamp LED z zakresu VIS, po testy LED-ów z zakresu IR w zastosowaniu medycznym. GL SPECTIS 5.0 Touch to potrafi!
Precyzja na światowym poziomie
Spektrometr GL SPECTIS 5.0 Touch wyposażony jest w sensor CCD Hamamatsu (back-thinned), który gwarantuje wysoką stabilność również przy długich czasach integracji. Urządzenie zostało skalibrowane za pomocą wzorca zapewniającego spójność pomiarową, co potwierdza uznawane na całym świecie świadectwo fabrycznej kalibracji. Poziomy prądu ciemnego są monitorowane i każde odchylenie, wywołane zmianami temperatury, jest automatycznie kompensowane.
Zaawansowana technologia
Przenośny spektroradiometr GL SPECTIS 5.0 Touch wykorzystuje najnowszą technologię z dziedziny fotoniki i dzięki temu stanowi łatwe w użyciu, precyzyjne i praktyczne narzędzie dla profesjonalistów z branży oświetlenia. Ten całkowicie samodzielny spektrometr stanowi idealne rozwiązanie, jeśli potrzebujesz wymagających pomiarów poza laboratorium lub szybkich, rzetelnych danych. Podłącz go do komputera i używaj w laboratorium, na produkcji lub dowolnym miejscu pracy, gdzie wymagany jest pomiar światła lub innego promieniowania optycznego.
Największa elastyczność w branży
Uniwersalna koncepcja i design GL SPECTIS 5.0 Touch umożliwiają łatwe rozszerzenie możliwości pomiarowych poprzez dodanie jednej z naszych kul całkujących lub dodatkowych głowic. Mierz natężenie napromienienia za pomocą standardowego dyfuzora lub głowic światłowodowych. Podłącz kulę i mierz strumień świetlny lub połącz GL SPECTIS 5.0 Touch z teleskopem pomiarowym w celu specjalistycznej oceny zagrożeń i kontroli jakości.
Poprzedni
Następny
Zastosowanie GL SPECTIS 5.0 Touch
Pomysł stworzenia wysokiej klasy przenośnego spektrometru o rozszerzonym zakresie widmowym wielokrotnie powracał podczas naszych kontaktów z klientami, stosującymi spektrometry GL Optic do weryfikacji lamp LED. Wielu użytkowników naszych przyrządów laboratoryjnych pytało, czy można uzyskać taką samą precyzję na mniejszym urządzeniu, co pozwoliłoby uniknąć transportu nieporęcznych urządzeń laboratoryjnych.
Taka była geneza lekkiego spektrometru GL SPECTIS 5.0 Touch, który powstał z połączenia funkcji naszej przenośnej serii GL SPECTIS 1.0 z systemem optycznym o najwyższej precyzji, pochodzącym z urządzenia laboratoryjnego. Rezultat to jedno z wiodących rozwiązań na rynku zaawansowanych urządzeń pomiarowych dla LED-ów i promieniowania optycznego do stosowania w oświetleniu ogólnym, medycznym, elektronicznym i badawczym.
Niedoścignione parametry optyczne
Wiele laboratoriów na świecie wypróbowało optyczny spektrometr GL SPECTIS 5.0 Touch, który konsekwentnie gwarantuje im tak samo precyzyjne pomiary, co o wiele droższe i bardziej skomplikowane narzędzia pomiarowe. By poszerzyć gamę konfiguracji, nasze urządzenia są indywidualnie kalibrowane przy użyciu źródeł wzorcowych, które pokrywają cały zakres od 200 do 1050 nm. Fabryczna kalibracja i niskie wartości niepewności gwarantują jakość, która dotychczas osiągalna była jedynie przez spektroradiometry skanujące lub monochromatory.
Profesjonalna weryfikacja LED-ów
Przenośny spektrometr GL SPECTIS 5.0 Touch łączy się z każdą z naszych kul całkujących i systemów goniometrycznych do zaawansowanych pomiarów zgodności z CIE 127:2007 oraz CIE 025/E: 2015. Wysoka precyzja i rozdzielczość czyni z niego idealne narzędzie do pomiarów potwierdzających zgodność z (IES) LM-79-08 i innymi normami.
Funkcje GL SPECTIS 5.0 Touch
Rozszerzony zakres widmowy
Za sprawą szerokiego zakresu długości fali od 200 do 1050 nm spektroradiometr GL SPECTIS 5.0 Touch pozwala na pomiary zgodne z wieloma normami, w tym: Bezpieczeństwa Fotobiologicznego (EN 62471) i pomiaru produktów SSL (IESNA LM-79-08).
Wyświetlacz dotykowy
Pomiary za pomocą GL SPECTIS 5.0 Touch nie wymagają komputera. Obsługa jest bardzo prosta, a kluczowe dane wyświetlają się natychmiast na kolorowym wyświetlaczu dotykowym:
- Pełen profil spektralny tj. rozkład widmowy
- Wykresy barw zgodne z normami CIE
- Wartości współrzędnych chromatycznych
- Wszystkie parametry oświetlenia np. CCR, CRI i indywidualne wskaźniki R1 – R15
- Długość fali przy maksymalnej wartości widmowej
Kalibracja fotometryczna i radiometryczna
Każdy spektrometr przed dostawą jest skalibrowany spektralnie, co umożliwia precyzyjny pomiar różnych wartości, takich jak lux, kandela i lumen, oraz wartości radiometrycznych w zależności od zainstalowanych głowic.
Kompensacja prądu ciemnego
Lekki spektrometr GL SPECTIS 5.0 Touch, choć nie posiada chłodzonego sensora, dostarcza bardzo precyzyjnych pomiarów w zróżnicowanych warunkach. Zainstalowany elektroniczny czujnik temperatury monitoruje jej zmiany i automatycznie kompensuje każdą zmianę w poziomie szumu prądu ciemnego, gwarantując doskonałą stabilność pomiaru.
Micro SD
Tysiące pomiarów światła zostają automatycznie zapisane na dołączonej karcie micro SD o pojemności 4 GB. System tworzy bibliotekę folderów zawierających dane pomiarowe w osobnych plikach. Format ich nazywania można łatwo modyfikować, co pozwala użytkownikowi na bezproblemowy dostęp do zapisanych pomiarów. Dane można przetransferować z karty micro SD bezpośrednio na komputer.
Szeroki wybór dostępnych akcesoriów
Uniwersalna koncepcja i design GL SPECTIS 5.0 Touch ułatwia rozbudowę systemu pomiarowego poprzez dodanie jednej z naszych kul całkujących lub dodatkowych przystawek.
Automatyczne wykrywanie sondy
Spektrometr GL SPECTIS 5.0 Touch posiada unikalny mechanizm wykrywania dołączonej głowicy optycznej i automatycznie stosuje właściwy plik kalibracyjny. Daje to użytkownikowi pewność, że uniknął błędów pomiarowych wynikających ze zmiany głowic. Kalibracja spełnia wymogi wiodących instytutów normalizacyjnych i jest potwierdzona certyfikatem producenta.
Pomiary z GL SPECTIS 5.0 Touch
Nasze wstępnie skonfigurowane, indywidualnie skalibrowane urządzenia do pomiaru jakości światła gwarantują szybkie i precyzyjne wyniki dla niemal wszystkich praktycznych zastosowań w pomiarze światła. Wykonaj błyskawiczną weryfikację i odczytaj wyniki bezpośrednio z przenośnego wyświetlacza lub analizuj dalej przy użyciu opcjonalnego oprogramowania. Używając GL SPECTIS 5.0 Touch, możesz wykonać pomiar każdej z następujących wartości optycznych:
Przy pomocy GL SPECTIS 5.0 Touch można mierzyć m.in. następujące wielkości optyczne:
- Natężenie oświetlenia [lx]
- Strumień świetlny [lm]
- CRI – wskaźnik oddawania barw zgodnie z CIE
- CCT – temperatura barwowa zgodna z normą CIE
- Barwa – współrzędne chromatyczne CIE 1931 i CIE 1964
- Wierność barwy i nasycenie barwy – metoda ewaluacji oddawania barwy źródła światła zgodnie ze standardem TM-30 IES
- PAR/PPFD – fotosyntetyczne pomiary promieniowania dla hodowli roślin
- EML – biologiczne oddziaływanie światła na człowieka w melanopowym ekwiwalencie natężenia oświetlenia
- mWatt - energia promienista
+ wiele więcej!
Niezależnie od zastosowania, nasz precyzyjny spektrometr GL SPECTIS 5.0 Touch jest idealnym rozwiązaniem.
Specyfikacja GL Spectis 5.0 Touch
APPLICATION | |
| Special applications in the measurement of light sources and optical components, laboratory grade | |
| Compliance with the following: IESNA LM-79-08 CIE S 025 / E:2015 | |
LED MEASUREMENT | |
| Illuminance [lx]* | 5 lx - 150 000 lx (Standard diffusor) |
| Luminance [cd/m²] | Available with optional GL OPTI PROBE |
| Luminous flux [lm] | Available with optional GL OPTI SPHERE |
| Luminous intensity [cd] | Calculated in SPECTROSOFT |
| Illuminance class | Class B – DIN 5032-7 |
| Class A on demand | |
| Class AA – JIS C 1609-1:2006 | |
| Tolerance – cosine response (f2‘) | < 3% (1,9%) |
| Spectral range** | 340-850 nm (GL SPECTIS 5.0 Touch VIS) |
| 200-800 nm (GL SPECTIS 5.0 Touch UV-VIS) | |
| 380-1050 nm (GL SPECTIS 5.0 Touch VIS-NIR) | |
| 200-1050 nm (GL SPECTIS 5.0 Touch UV-VIS-NIR) | |
CALCULATED VALUES | |
| CRI – Color rendering index, according to CIE | Ra, R1-R14 |
| CRI according to TM-30-15 | R15 |
| CCT – Correlated color temperature, according to CIE 13.3 | ✓ |
| Color peak | ✓ |
| Color dominant | optional with GL SPECTROSOFT |
| Współrzędne położenia koloru [x,y] zgodnie z CIE 1931 | ✓ |
| Color position coordinates [u‘,v‘], according to CIE 1976 | ✓ |
| Współrzędne położenia koloru [u,v] zgodnie z CIE 1960 | ✓ |
| Color coordinate error | Optional with GL SPECTROSOFT |
| Metameric index | Optional with GL SPECTROSOFT |
| Binning | Optional with GL SPECTROSOFT |
| Assessment in accordance with ISO 3664 | ✓ |
PHOTOMETRY / RADIOMETRY | |
| Sensor | Back-thinned type CCD image |
| Number of pixels | 2048 |
| Physical resolution / datapoint interval | ~ 0.5 nm |
| Wavelength reproducibility | +- 0.5 nm |
| Integration time | 10 ms to 10 s |
| A/D converter | 16 bits |
| Signal-to-noise ratio | 1000:1 |
| Stray light | 2*10 E-4 |
| Optical resolution / FWHM | 2.5 nm |
| Radiometric accuracy**/***/**** | 6% within range 200 – 220 nm |
| 5% within range 220 - 500 nm | |
| 4% within range 500 - 1050 nm | |
| Flicker compensation | ✓ |
| Temperature sensor and dark current compensation | ✓ |
| Uncertainty of color coordinates*** | +- 0.0015 |
| Automatyczne wykrywanie sondy | ✓ |
| Operating System | Android |
| IPower supply | via USB connector < 640 mA |
| Power adapter | Power supply unit 100…240 V (50/60 Hz) 0.15 A |
| Signal-to-noise ratio | 1000:1 |
| Battery / Power pack | Li-ion battery 3500 mAh |
| Automatic shut-off | ✓ |
| Battery life | up to 5 h***** |
| Operating temperature | 5-35°C |
| Dimensions [H x W x D] | 111 mm x 210 mm x 58 mm |
| Weight | 1556 g |
| Tripod adapter | ✓ |
INTERFACE AND MEMORY | |
| USB | USB 2.0 |
| Trigger | Open collector, minijack 3.5 mm, 3-pin |
| SD Card slot | microSD |
| Measurement result storage | Auto / 4 GB microSD |
| Data format | XML |
| Fiber optic connector | Optional SMA905D |
DISPLAY AND OPERATION | |
| Display | 3.5“ color LCD 240 x 320 |
| Operation | Touch Screen, PC / Notebook |
SOFTWARE | |
| Software | Optional GL SPECTROSOFT Basic / Pro / Lab |
ORDERING INFORMATION | |
| Case | ✓ |
| Battery | ✓ |
| USB cable | ✓ |
| Power supply | ✓ |
| Leash | ✓ |
| Display protection foil | ✓ |
| 4GB microSD card | ✓ |
* Zakres dynamiczny jest związany z widmem i powinien być obliczany oddzielnie dla każdego źródła światła. Szacowany zakres dynamiki dla typowej białej diody LED 4000 K. Zakres szacowany dla systemu optycznego wykonanego zgodnie z domyślną specyfikacją. Często możliwe są zmiany tych parametrów. Jeśli szukasz konkretnych parametrów, skontaktuj się z pomocą techniczną.
** Zakres spektralny czujnika. Rzeczywisty zakres spektralny systemu może być mniejszy ze względu na ograniczenia zastosowanych akcesoriów optycznych.
*** Bezwzględna niepewność pomiaru bezpośrednio po kalibracji. Niepewność rozszerzona odpowiada prawdopodobieństwu pokrycia 95% i współczynnikowi pokrycia k = 2. Parametry ważne w warunkach laboratoryjnych 25°C, wilgotność względna 45%.
**** Dotyczy tylko zakresu spektralnego danego modelu.
***** Przy umiarkowanym użytkowaniu - ciągłe pomiary i WiFi znacznie zwiększają zużycie energii.
Uwaga: Specyfikacja urządzenia, oprogramowania sprzętowego i oprogramowania może ulec zmianie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w arkuszach danych GL OPTIC i informacje o produkcie dostępne w dowolnej formie są starannie przygotowane i zawierają informacje uważane za prawdziwe. Należy pamiętać, że mogą wystąpić rozbieżności wynikające z błędów tekstowych i/lub innych błędów lub zmian w dostępnej technologii. Zalecamy skontaktowanie się z GL Optic przed użyciem produktu w celu uzyskania najnowszej specyfikacji produktu.
Poniżej znajdują się materiały gotowe do pobrania. Kliknij na interesujący Cię plik, aby go pobrać.

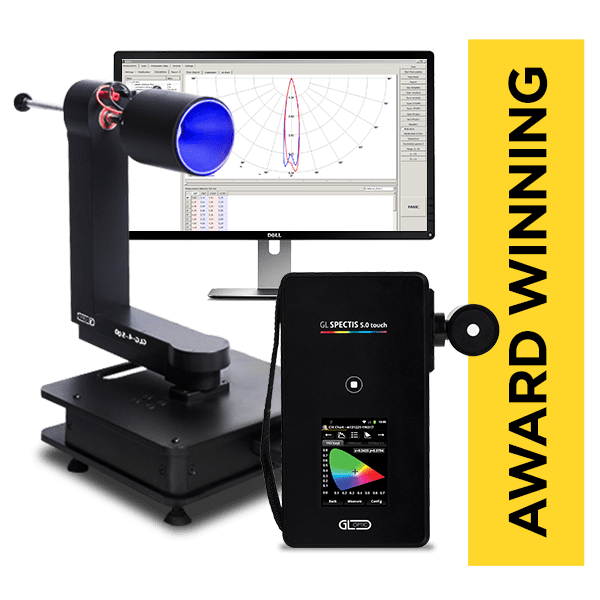

Nagroda Best Application Technology 2019 LED Professional na Symposium w Bregenz
System pomiaru przestrzennego rozsyłu promieniowania dla diod LED UV, GL RID one UV został uznany za zwycięskie rozwiązanie w kategorii Best Application Technology.
Przenośny spektrometr klasy laboratoryjnej
Akcesoria do szeregu zastosowań

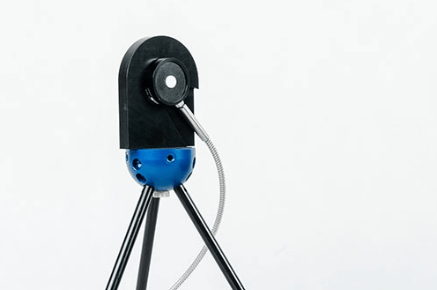

Hodowla roślin i bezpieczeństwo fotobiologiczne
Rozszerzony zakres kalibracji i wysoka rozdzielczość umożliwiają zaawansowane pomiary, takie jak ocena ryzyka ekspozycji na niebieskie światło i laboratoryjna analiza spektralna każdego typu promieniowania pomiędzy 300 i 1050 nm. Zoptymalizuj uprawę, upewniając się, że poziomy oświetlenia są wystarczające.

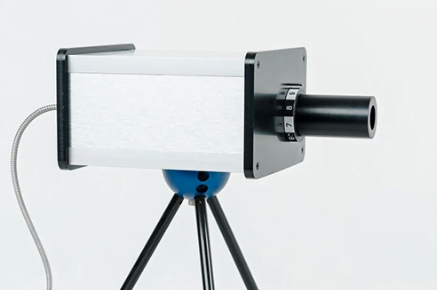

Ocena bezpieczeństwa oczu
Teleskop do pomiaru radiancji to opcjonalna sonda do naszego spektrometru GL SPECTIS 5.0 i narzędzie do oceny grupy ryzyka w odniesieniu do Standardów Bezpieczeństwa Fotobiologicznego IEC. Zestaw zawiera kalibrację fabryczną wykonaną za pomocą wzorca zapewniającego spójność z wzorcami krajowymi.
Kontrola światła muzealnego
Najsławniejsze galerie sztuki stosują nasze przenośne spektroradiometry do kontroli i weryfikacji rozkładu widmowego, by uchronić eksponaty przed szkodliwym efektem promieniowania optycznego.
Światło medyczne i do badań naukowych
Producenci urządzeń medycznych, firmy farmaceutyczne i inne firmy biotechnologiczne używają spektrometru optycznego GL SPECTIS 5.0 Touch do weryfikacji jakości produktu lub właściwości spektralnych promieniowania optycznego, które może mieć negatywny wpływ na substancje biologiczne lub aktywne składniki farmaceutyczne.
Powiązane produkty
GL SPECTROSOFT M
GL SPECTROSOFT M to oprogramowanie analityczne na komputery PC przeznaczone do zastosowań laboratoryjnych, pracy w terenie, kontroli jakości produkcji i ogólnej oceny światła.
GL OPTI PROBE 5.1.50
Dyfuzor natężenia napromienienia / natężenia oświetlenia ze światłowodem ze szkła kwarcowego do rozszerzonych pomiarów widmowych natężenia napromienienia.

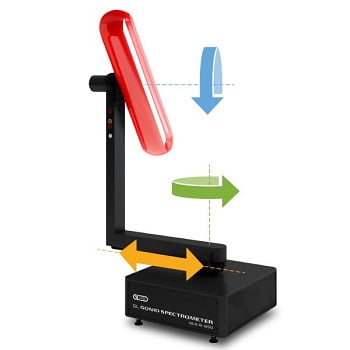

GL GONIO SPECTROMETER GLG 8-850
