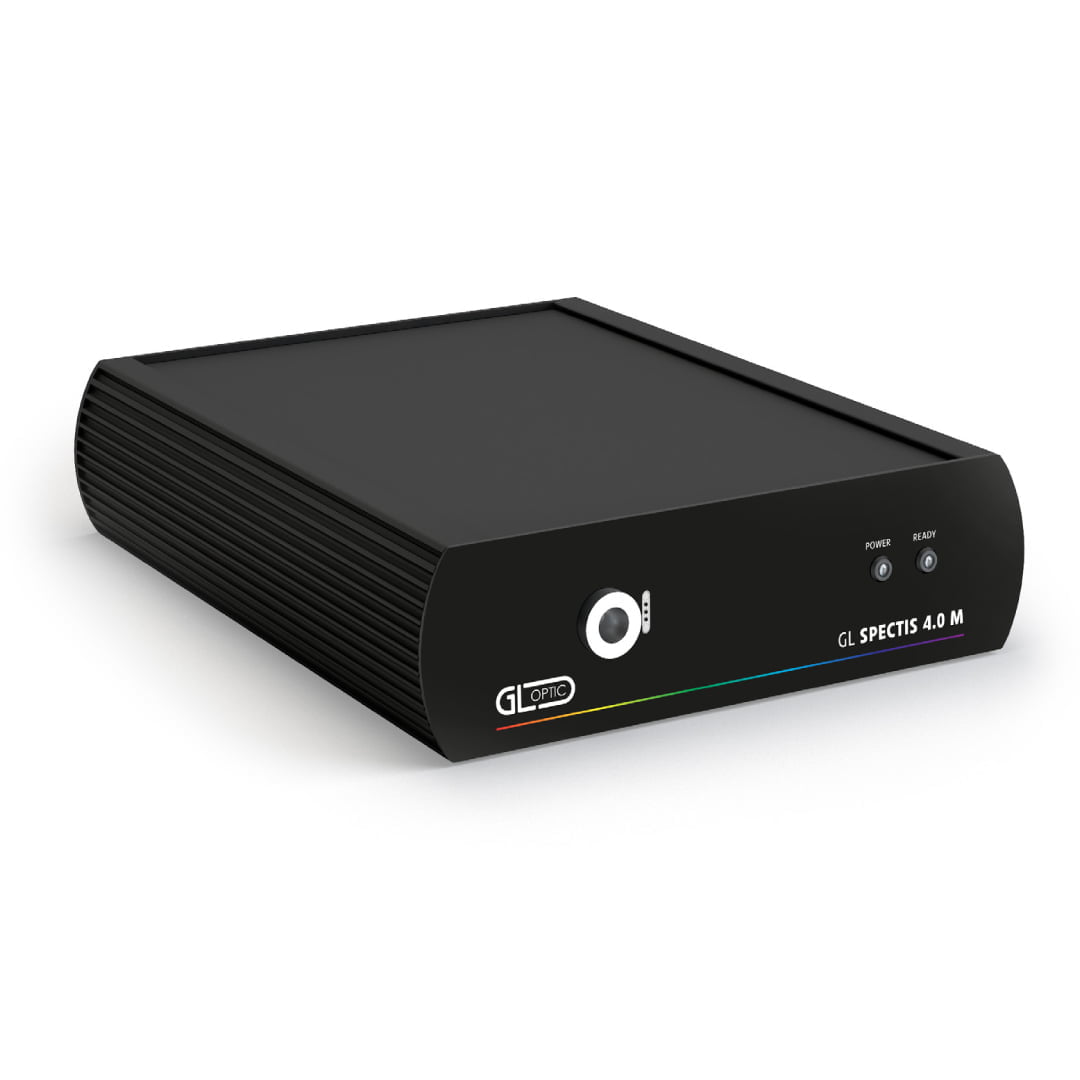

NOWOŚĆ! GL SPECTIS 4.0 M
Wysokiej klasy modułowy spektroradiometr do szerokich zastosowań
Nowy poziom precyzyjnego testowania źródeł światła
Wysokiej klasy spektroradiometr
Najnowsza technologia
Wysokiej klasy spektroradiometr GL SPECTIS 4.0 M posiada najnowsze rozwiązania optyczne do precyzyjnej kontroli jakości światła w różnych zastosowaniach. Dla wymagających zastosowań pomiarowych w laboratorium lub środowisku produkcyjnym jest on wyposażony w moduł Peltiera, który zmniejsza niepewność pomiaru poprzez niższe szumy sygnału i zminimalizowany poziom prądu ciemnego.
Elastyczność dla każdej branży
Dzięki uniwersalnej modułowej konstrukcji GL SPECTIS 4.0 M jest idealnym wyborem do prostego zbudowania dedykowanego instrumentu pomiarowego. Poprzez dodanie dodatkowego filtra możliwe jest rozszerzenie zakresu spektralnego dla konkretnych potrzeb. Po podłączeniu do kuli całkującej dostępny jest pomiar całkowitego strumienia świetlnego i mocy promieniowania. W połączeniu z teleskopowymi sondami luminancji / radiancji można uzyskać specjalistyczną ocenę zagrożeń i jakości promieniowania optycznego.
Precyzyjna kalibracja fabryczna
Cenimy właściwe procedury kalibracji i inteligentne projektowanie systemów. Każdy spektroradiometr jest indywidualnie kalibrowany, a przed procesem absolutnej kalibracji spektralnej wykonywane są różne etapy kalibracji wstępnej, takie jak kalibracja długości fali, korekcja nieliniowości i badanie światła rozproszonego.
Zastosowanie GL SPECTIS 4.0 M
Ocena bezpieczeństwa fotobiologicznego w zakresie UV
Profesjonalna weryfikacja LED-ów
Ten wysokiej klasy spektroradiometr jest idealny do charakteryzacji diod LED, ponieważ można go sparować z dowolną z naszych kul całkujących i systemów goniometrycznych do pomiarów zgodnych z CIE 127:2007 i CIE 025/E:2015. Wysoka dokładność i rozdzielczość sprawiają, że jest to idealne urządzenie do pomiarów potwierdzających zgodność z (IES) LM-79-08 i innymi międzynarodowymi standardami.
Cechy GL SPECTIS 4.0 M
Zalety technologii modułowej
Zmienny tor optyczny
Moduł stabilizacji termicznej
Stabilizacja termiczna detektorów w GL SPECTIS 4.0 M to rozwiązanie oparte na bezpośredniej stabilizacji czujnika za pomocą ogniwa Peltiera, bez konieczności chłodzenia całego urządzenia. Moduł został zaprojektowany tak, aby zachować właściwości detektora (liniowość, poziom szumów, wartość prądu ciemnego) i umożliwia pomiar sygnałów o niskim poziomie. Uzyskany pomiar ma mniejszą niepewność wynikającą z wahań temperatury.
Pomiary z GL SPECTIS 4.0 M
Używając GL SPECTIS 4.0 M z odpowiednią sondą, można zmierzyć dowolną z następujących wielkości optycznych:
- [lx]/[W/m2] - natężenie oświetlenia, natężenie napromienienia
- [lm]/[W] - strumień świetlny, moc promieniowania
- CRI – wskaźnik oddawania barw zgodnie z CIE
- CCT - skorelowana temperatura barwowa zgodnie z CIE
- Kolor - współrzędne chromatyczności CIE 1931, CIE 1964 i CIE 1976
- Wierność barwy i nasycenie barwy – metoda ewaluacji oddawania barwy źródła światła zgodnie ze standardem TM-30 IES
- PAR/PPFD - pomiary promieniowania fotosyntetycznie czynnego dla ogrodnictwa
- EML – biologiczne oddziaływanie światła na człowieka w melanopowym ekwiwalencie natężenia oświetlenia
+ wiele więcej!
Niezależnie od zastosowania, nasz precyzyjny spektrometr GL SPECTIS 4.0 M jest idealnym rozwiązaniem.
Specyfikacja GL SPECTIS 4.0 M
APPLICATION | |||
| Laboratory and industrial measurements, daily quality control of LED production, UV and photobiological safety assessment, development of new designs of lighting fixtures | |||
CONFIGURATIONS | |||
| GL SPECTIS 4.0 M UV-VIS-NIR | GL SPECTIS 4.0 M UV-VIS-NIR TEC | GL SPECTIS 4.0 M UV | |
| Spectral range | 200 nm – 1050 nm | 200 nm – 1050 nm | 200 nm – 400 nm |
| Optical resolution / FWHM | 2.5 nm | 3 nm | 0.5 nm |
| Wavelength accuracy | 0.5 nm | 0.2 nm | 0.2 nm |
| Datapoint interval | ~0.5 nm | ~0.5 nm | ~0.1 nm |
| Integration time | 10 ms – 10 s | 10 ms – 65 s | 10 ms – 10 s |
| 7% within range 200 – 220 nm | 6% within range 200 – 220 nm | ||
| Radiometric accuracy: | 5% within range 220 – 500 nm | 4% within range 220 – 500 nm | 4% within range 200 – 400 nm |
| 4% within range 500 – 1050 nm | 3% within range 500 – 1050 nm | ||
| Stray light (for LED) | 2E-4 | 2E-4 | 2E-4 |
| Non-linearity | 0,5% | 0,5% | 0,5% |
| Sensor | back-thinned CCD | back-thinned TEC CCD | back-thinned CCD |
| Number of pixels | 2048 | 2048 | 2048 |
| A/D converter | 16 bit | 16 bit | 16 bit |
| Signal to Noise Ratio | 1000:1 | 1000:1 | 500:1 |
| Flicker compensation | ✓ | ✓ | ✓ |
| Temperature sensor and dark current compensation | compensation | Temperature stabilization (cooling -5ºC) + compensation | Temperature stabilization (optional)* + compensation |
| Uncertainty of color coordinates | ± 0.0015 | ± 0.0015 | N/A |
| Automatyczne wykrywanie sondy | ✓ | ✓ | ✓ |
| Automatic shutter | N/A | ✓ (optional) | N/A |
| Automatic filter wheel (4 customized filter slots for density filters available) | N/A | ✓ (optional) | N/A |
INTERFACE | |||
| PC connection | Ethernet | Ethernet | Ethernet |
| Trigger | terminal block 4 pin | terminal block 4 pin | terminal block 4 pin |
| Data format | XML | XML | XML |
| Fiber optic connector | quick release | quick release | quick release |
SOFTWARE | |||
| Software | GL SPECTROSOFT M | GL SPECTROSOFT M | GL SPECTROSOFT M |
| Development kit | DLL driver (SDK) | DLL driver (SDK) | DLL driver (SDK) |
GENERAL PROPERTIES | |||
| Ambient temperature range | 5 – 35°C | 5 – 35°C | 5 – 35°C |
| Dimmensions [H x W x D] | 70 x 250 x 300 mm | 70 x 250 x 300 mm | 70 x 250 x 300 mm |
| Rack adapter | 2U 19” (optional) | 2U 19” (optional) | 2U 19” (optional) |
| Weight | 5 kg | 5 kg | 5 kg |
| Power requirements | 5 V / 5 A DC | 5 V / 5 A DC | 5 V / 5 A DC |
Uwaga: Specyfikacja urządzenia, oprogramowania sprzętowego i oprogramowania może ulec zmianie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w arkuszach danych GL OPTIC i informacje o produkcie dostępne w dowolnej formie są starannie przygotowane i zawierają informacje uważane za prawdziwe. Należy pamiętać, że mogą wystąpić rozbieżności wynikające z błędów tekstowych i/lub innych błędów lub zmian w dostępnej technologii. Zalecamy skontaktowanie się z GL Optic przed użyciem produktu w celu uzyskania najnowszej specyfikacji produktu.
Powiązane produkty

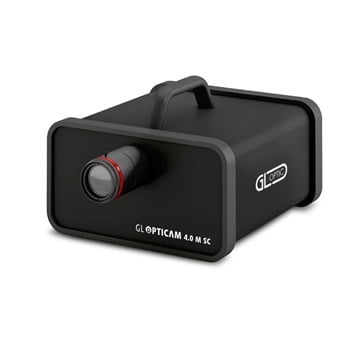

GL OPTICAM 4.0 M SC

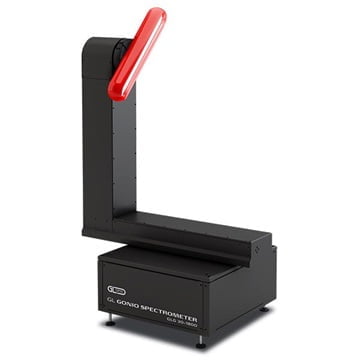

GL GONIO SPECTROMETER GLG 30-1800
Pomiar rozkładu natężenia światła, mocy promieniowania, strumienia świetlnego, temperatury barwowej, współrzędnych kolorów i współczynnika oddawania barw (CRI) diod LED.

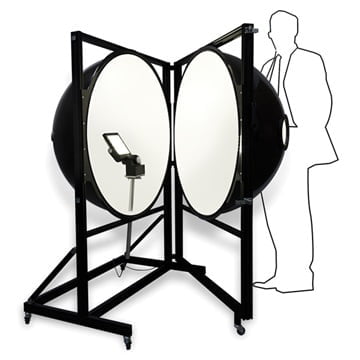

GL OPTI SPHERE 1100
