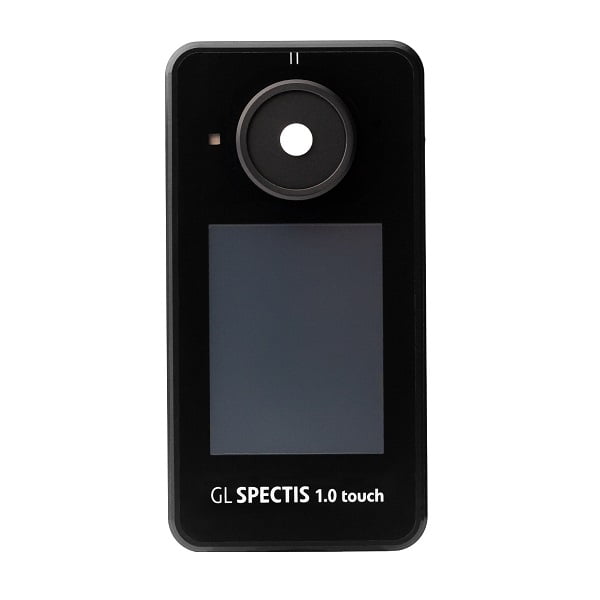

GL Spectis 1.0 Touch
Pierwszy na świecie przenośny spektrometr. Najwyższa dokładność i powtarzalność w swojej klasie – za naciśnięciem przycisku.
Spektrometr klasy premium
Przenośny spektrometr GL SPECTIS 1.0 Touch gwarantuje bezkonkurencyjne parametry i elastyczność. Dzięki wymiennym głowicom oferuje szeroki wachlarz pomiarów. Używaj go w zależności od własnych potrzeb - w terenie lub w laboratorium.
Intuicyjna obsługa urządzenia czyni je idealnym produktem dla producentów lamp i opraw oświetleniowych, instalatorów i audytorów oświetlenia, którzy chcieliby kontrolować i podnosić jakość produktów oświetleniowych LED. Zaczynając od weryfikacji nowych elementów, przez prowadzenie badań i procesu produkcyjnego, aż do ostatecznej kontroli produktu.
Wyniki, którym można zaufać
Zmierz dowolne źródło światła i uzyskaj potrzebne wyniki. Oceniaj zgodność produktów ze specyfikacją przed zakupem, rozwijaj produkty szybciej lub upewnij się, że Twoje produkty są wytwarzane prawidłowo. GL SPECTIS 1.0 Touch potrafi to wszystko.
Zawsze aktualne pomiary
Dzięki naszym aktualizacjom dopasujesz się do najnowszych wymogów i pomiarów branżowych. Począwszy od standardowych wartości, takich jak widmo, natężenie (lx) i CCT, po nowe parametry, takie jak TM-30, PAR/PPFD i EML.
Skalowalne, kompaktowe urządzenie
Spektrometr GL SPECTIS 1.0 Touch nie ma sobie równych na rynku przenośnych spektrometrów. Szeroki wybór wymiennych głowic sprawia, że GL SPECTIS 1.0 Touch rozwija się razem z twoją firmą: od standardowego pomiaru natężenia oświetlenia [lx] do strumienia świetlnego [lm] i pomiaru luminancji [cd/m2].
Poprzedni
Następny
Zastosowanie GL SPECTIS 1.0 Touch
Niezawodność i elastyczność
GL SPECTIS 1.0 Touch został zaprojektowany w oparciu o doświadczenie zbudowane na naszym modelu bezekranowym, GL SPECTIS 1.0. Celem było stworzenie spektrometru do pomiaru światła LED dla klientów, którzy oczekiwali prostego urządzenia zapewniającego dobre parametry optyczne.
To zasilane baterią, samodzielne urządzenie idealnie nadaje się do różnych zastosowań – od kontroli laboratoryjnej do badań w terenie. Zaawansowana konstrukcja, technologia i fabryczna kalibracja sprawiają, że nasze urządzenie zapewnia najwyższą precyzję z wszystkich przenośnych narzędzi do pomiaru światła. Wiemy, że pomiar światła nie jest łatwy, ale dzięki GL SPECTIS 1.0 Touch nie musisz być ekspertem, by wykonywać profesjonalną weryfikację lamp LED.
Jakość światła pod kontrolą
Narzędzie do pomiaru światła GL SPECTIS 1.0 Touch zostało zaprojektowane dla ludzi, którzy cenią jakość i zaawansowaną technologię. Oznacza to wiele właściwości technicznych i najlepszych komponentów, które owocują unikalnym połączeniem laboratoryjnej precyzji i łatwej obsługi. Nasze urządzenie jest obowiązkowym elementem wyposażenia każdego profesjonalisty, który chce zyskać przewagę nad konkurencją, poprawiając jakość lamp LED, modułów i opraw.
Co chciałbyś mierzyć?
Standardowy spektrometr wykonuje szereg pomiarów w zakresie widzialnym LED-ów, OLED-ów, CFL, lamp wyładowczych i innych źródeł światła. Potrzebujesz pomiarów spoza zakresu widzialnego? Sprawdź nasz model VIS-NIR. Użyj dodatkowych przystawek i opcji oprogramowania dla zaawansowanych zastosowań.
Funkcje GL SPECTIS 1.0 Touch
Samodzielny, przenośny spektrometr
Spektrometr GL SPECTIS 1.0 Touch posiada w standardzie głowicę pomiarową z korekcją kątową klasy B, jako podstawową głowicę do pomiaru natężenia oświetlenia [lx]. Urządzenie nie wymaga podłączenia do komputera. Odpowiednie dane wyświetlają się natychmiast na kolorowym, dotykowym wyświetlaczu.
Automatyczne wykrywanie sondy
Przenośny spektrometr posiada unikalny mechanizm wykrywania dołączonej głowicy optycznej i automatycznie stosuje odpowiedni plik kalibracyjny. Daje to użytkownikowi pewność, że uniknął błędów pomiarowych wynikających ze zmiany głowic. Kalibracja spełnia wymogi wiodących instytutów standaryzacyjnych i jest potwierdzona certyfikatem producenta.
Kompensacja prądu ciemnego
Spektrometr GL SPECTIS 1.0 Touch dostarcza wyniki bardzo precyzyjnych pomiarów w niemal każdych warunkach oświetleniowych. Zainstalowany – elektroniczny czujnik monitoruje zmiany temperatury i automatycznie kompensuje każdą zmianę w poziomie szumu prądu ciemnego, gwarantując doskonałą stabilność pomiaru.
Gniazdo wyzwalania pomiarów
W przypadku zaawansowanych zastosowań możesz użyć gniazda wyzwalania pomiarów do synchronizacji urządzenia z systemami zewnętrznymi. Sygnał z gniazda może na przykład uruchomić testowaną lampę podczas pomiarów.
Kalibracja fotometryczna i radiometryczna
Każdy spektrometr zostaje skalibrowany za pomocą wzorca zapewniającego spójność z wzorcami krajowymi i przy zastosowaniu najlepszych branżowych praktyk. Wykonuj pomiary bezwzględnych wartości takich jak lux, kandela i lumen, a także wartości radiometrycznych w zależności od zainstalowanej sondy pomiarowej.
Pomiary z GL SPECTIS 1.0 Touch
Nasze wstępnie skonfigurowane, indywidualnie skalibrowane urządzenia do pomiaru jakości światła gwarantują szybkie i precyzyjne wyniki dla niemal wszystkich zastosowań w pomiarze światła. Wykonaj błyskawiczną weryfikację i odczytaj wyniki bezpośrednio z przenośnego wyświetlacza lub analizuj dalej przy użyciu załączonego oprogramowania. Używając GL SPECTIS 1.0 Touch, możesz wykonać pomiar każdej z następujących wartości optycznych:
- Natężenie oświetlenia [lx]
- Strumień świetlny [lm]
- CRI – wskaźnik oddawania barw zgodnie z CIE
- CCT – temperatura barwowa zgodna z normą CIE
- Barwa – współrzędne chromatyczne CIE 1931 i CIE 1964
- Wierność barwy i nasycenie barwy – metoda ewaluacji oddawania barwy źródła światła zgodnie ze standardem TM-30 IES
- PAR/PPFD - fotosyntetyczne pomiary promieniowania dla hodowli roślin
- EML – biologiczne oddziaływanie światła na człowieka w melanopowym ekwiwalencie natężenia oświetlenia
- mWatt - energia promienista
+ wiele więcej!
Niezależnie od zastosowania, nasz precyzyjny GL SPECTIS 1.0 Touch sprawdzi się idealnie.
Specyfikacja GL SPECTIS 1.0 Touch
APPLICATION | |
| Natural light, LEDs, halogen light, etc. | |
LED MEASUREMENT | |
| Illuminance [lx]* | 10 – 100 000 lx (for white LED) |
| Luminance [cd/m2] | Available with optional GL OPTI PROBE |
| Luminous flux [lm] | Available with optional GL OPTI SPHERE |
| Luminous intensity [cd] | Calculated in GL SPECTROSOFT |
| Irradiance [W/m2] | 0.03 – 600 W/m² (for white LED) |
| Illuminance class | Class B – DIN 5032-7 |
| Class AA – JIS C 1609-1:2006 | |
| Tolerance – cosine response (f2‘) | < 3% (1,9 %) |
| Spectral range** | 340 – 780 nm (UVa – VIS) GL SPECTIS 1.0 Touch UVa – VIS |
| 640 – 1050 nm (VIS – NIR) GL SPECTIS 1.0 Touch VIS – NIR | |
| 340 – 750 nm (UVa – VIS) GL SPECTIS 1.0 Touch LS | |
CALCULATED VALUES | |
| CRI – Color rendering index according to CIE | Ra, R1 – R14 |
| TM-30-15 | Rf, Rg, Colour Vector Graphic |
| CCT – Correlated color temperature according to CIE 13.3 | ✓ |
| Color peak | ✓ |
| Color dominant | optional with GL SPECTROSOFT |
| Color position coordinates [x,y] according to CIE 1931 | ✓ |
| Color position coordinates [u‘,v‘] according to CIE 1976 | ✓ |
| Współrzędne położenia koloru [u,v] zgodnie z CIE 1960 | ✓ |
| PAR/PPFD | ✓ |
| Color coordinate error | optional with GL SPECTROSOFT |
| Metameric index | optional with GL SPECTROSOFT |
| Binning | optional with GL SPECTROSOFT |
| Assessment in accordance with ISO 3664 | ✓ |
PHOTOMETRY / RADIOMETRY | |
| Sensor | CMOS image sensor |
| Number of pixels | 256 |
| Physical resolution / datapoint interval | ~ 1.7 nm |
| Wavelength reproducibility | 0.5 nm |
| Integration time | 5 ms – 10 s |
| A/D converter | 16 bit |
| Signal-to-noise ratio | 1000:1 |
| Stray light | 2*10 E-3 |
| Optical resolution / FWHM | 10 nm |
| Radiometric accuracy***/**** | 5% within range 340 – 500 nm |
| 4 % within range 500 – 1050 nm | |
| Flicker compensation | ✓ |
| Temperature sensor and dark current compensation | ✓ |
| Uncertainty of color coordinates*** | 0.0015 |
| Automatyczne wykrywanie sondy | ✓ |
GENERAL PROPERTIES | |
| Operating System | Android |
| Power supply via USB connector | < 640 mA |
| Power adapter | Power supply unit 100…240 V (50/60 Hz) 0,15 A |
| Battery / Power pack | lithium-polymer battery 3500 mAh |
| Automatic shut-off | ✓ |
| Battery life | up to 6 h***** |
| Operating temperature | 5 – 35°C |
| Dimensions [H x W x D] | 74.5 mm x 145.5 mm x 36.6 mm (with standard diffusor) |
| Weight | 349 g |
| Tripod adapter | ✓ |
INTERFACE & MEMORY | |
| USB | USB 2.0 |
| Trigger | Open collector, minijack 3.5 mm, 3-pin |
| SD card slot | microSD 16GB |
| Measurement result storage | Auto / 4GB microSD |
| Data format | XML |
| Fiber optic connector | Optional SMA905D |
DISPLAY & OPERATION | |
| Display | 3.5“ color LCD (240 x 320 px) |
| Operation | Touch Screen, PC / Notebook |
SOFTWARE | |
| Software | Optional GL SPECTROSOFT Basic / Pro / Lab |
ORDERING INFORMATION | |
| Case | ✓ |
| Battery | ✓ |
| USB cable | ✓ |
| Power supply | ✓ |
| Leash | ✓ |
| Display protection foil | ✓ |
| 4GB microSD card | ✓ |
* Zakres dynamiczny jest związany z widmem i powinien być obliczany oddzielnie dla każdego źródła światła. Szacowany zakres dynamiki dla typowej białej diody LED 4000 K. Zakres szacowany dla systemu optycznego wykonanego zgodnie z domyślną specyfikacją. Często możliwe są zmiany tych parametrów. Zalecamy skontaktowanie się z GL Optic przed użyciem produktu w celu uzyskania najnowszej specyfikacji produktu.
** Zakres spektralny czujnika. Rzeczywisty zakres spektralny systemu może być mniejszy ze względu na ograniczenia zastosowanych akcesoriów optycznych.
*** Bezwzględna niepewność pomiaru bezpośrednio po kalibracji. Niepewność rozszerzona odpowiada prawdopodobieństwu pokrycia 95% i współczynnikowi pokrycia k = 2. Parametry ważne w warunkach laboratoryjnych 25°C, wilgotność względna 45%.
**** Dotyczy tylko zakresu spektralnego danego modelu.
Uwaga: Specyfikacja urządzenia, oprogramowania sprzętowego i oprogramowania może ulec zmianie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w arkuszach danych GL OPTIC i informacje o produkcie dostępne w dowolnej formie są starannie przygotowane i zawierają informacje uważane za prawdziwe. Należy pamiętać, że mogą wystąpić rozbieżności wynikające z błędów tekstowych i/lub innych błędów lub zmian w dostępnej technologii. Zalecamy skontaktowanie się z GL Optic przed użyciem produktu w celu uzyskania najnowszej specyfikacji produktu.
Poniżej znajdują się materiały gotowe do pobrania. Kliknij na interesujący Cię plik, aby go pobrać.
Więcej niż tylko przenośny
Akcesoria do szeregu zastosowań

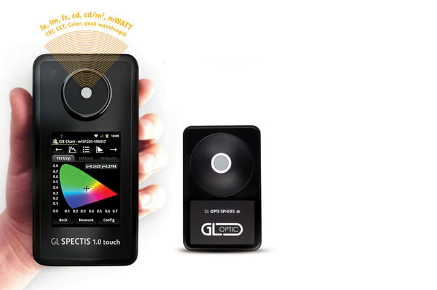

Spektralny tester LED
Możesz łatwo przekształcić twój spektrometr do pomiaru natężenia oświetlenia w narzędzie do weryfikacji pojedynczego źródła LED i pomiaru strumienia świetlnego oraz wskaźników oddawania barw CRI i TM30 dla LED-ów. Zainstaluj GL OPTI SPHERE 48 bezpośrednio na urządzeniu i wykonaj pomiar. By szybko i precyzyjnie weryfikować LED-y, ten przenośny zestaw można także zainstalować w laboratorium albo w pomieszczeniu produkcyjnym.

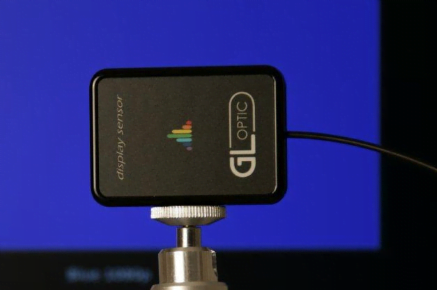

Weryfikacja wyświetlaczy i OLED
Jeśli zastosujesz opcjonalną sondę GL OPTI PROBE 1.0 do pomaru luminancji i radiancji, możesz wykonać pomiar każdej płaskiej powierzchni emitującej światło. Ta głowica łączy się ze spektrometrem za pomocą światłowodu i można ją zainstalować na statywie w oddaleniu od testowanego urządzenia lub bezpośrednio na powierzchni LED lub OLED do pomiaru [cd/m2], SPD oraz radiancji.

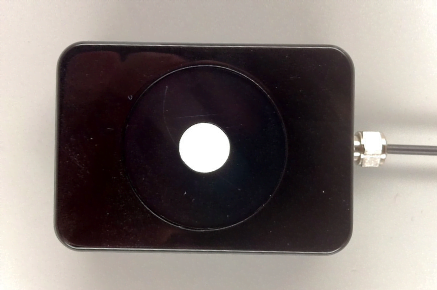

Weryfikacja LED-ów pod wodą
Jeśli produkujesz lub dystrybuujesz akwariowe oświetlenie LED, możesz połączyć nasz miernik światła LED z opcjonalną wodoszczelną głowicą przeznaczoną do oceny głębinowych instalacji oświetleniowych, akwariów lub innego podwodnego oświetlenia technicznego.
Efektywne pomiary natężnia napromienienia
W zastosowaniach oświetleniowych w ogrodnictwie lub rolnictwie można użyć naszego miernika światła spektralnego i PAR do oceny dowolnych efektywnych wartości natężenia napromienienia. Wbudowane oprogramowanie układowe może obliczać PAR, PPFD i inne krytyczne parametry nowoczesnych specjalistycznych instalacji oświetleniowych LED. Połącz się z naszym narzędziem Spectrosoft, aby uzyskać zaawansowane opcje analizy.

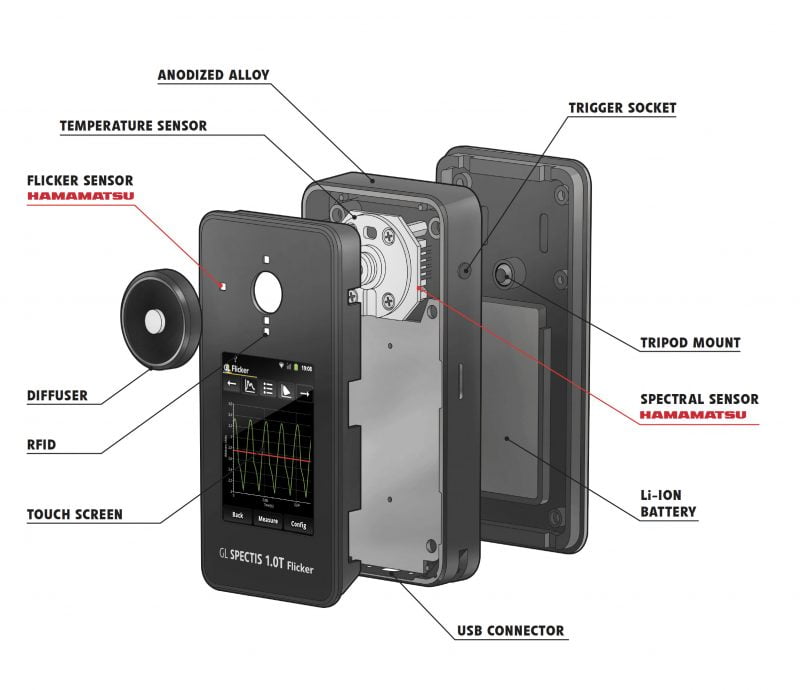

Najlepszej klasy sensor i komponenty
