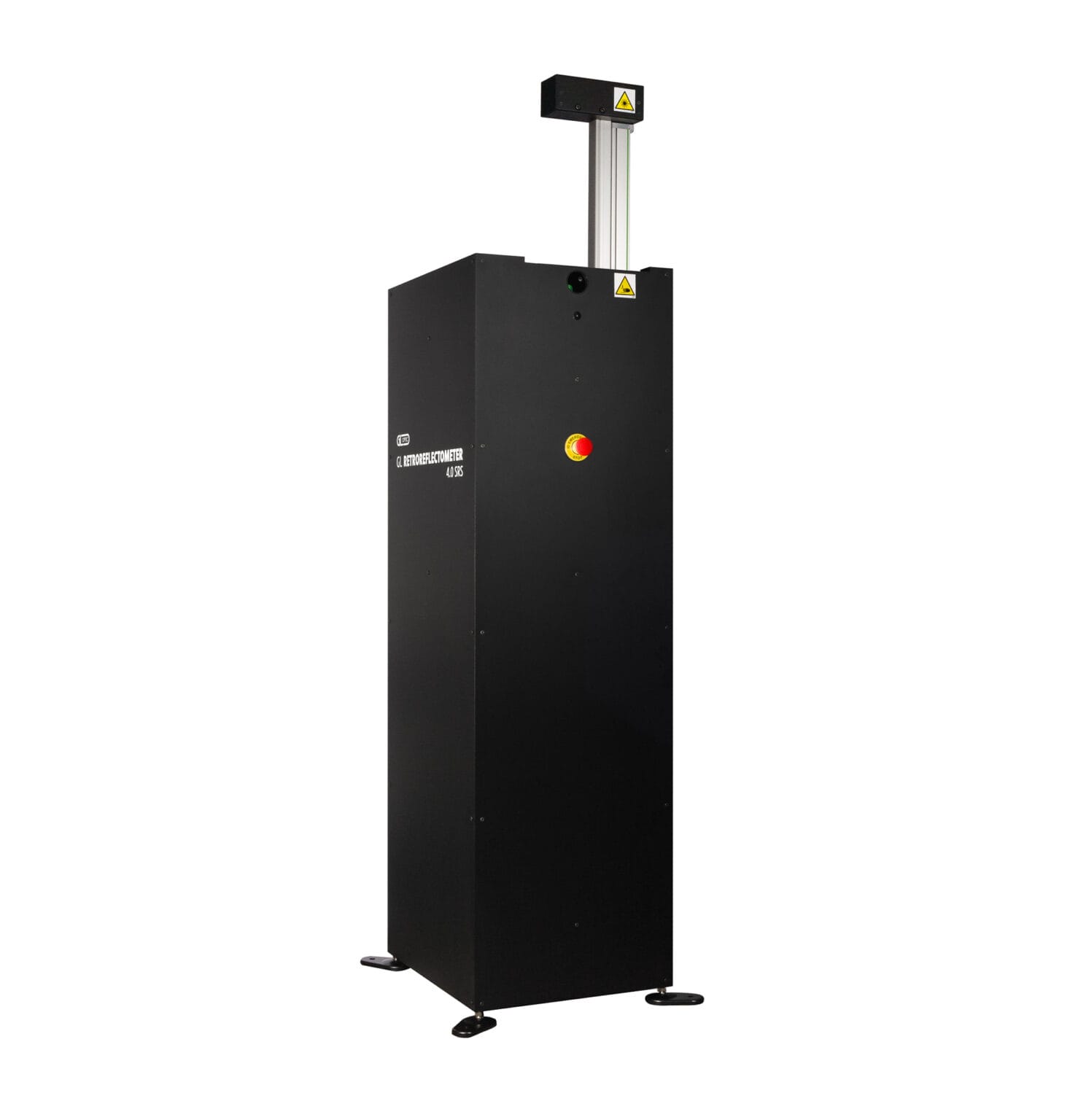

GL RETROREFLECTOMETER 4.0 SRS
Kompletny system do pomiarów oznakowania drogowego i materiałów odbijających
RETROREFLEKTOMETR - do pomiaru właściwości odbijających i parametrów barwowych oświetlanej powierzchni
Zgodnie z wymaganiami zawartymi w CIE 54.2 oraz EN 12899 producenci elementów retrorefleksyjnych mają obowiązek zbadać parametry odblaskowe oraz wyznaczyć współrzędne barwy światła odbitego od oświetlanej powierzchni.
GL RETROREFLECTOMETER 4.0 SRS emituje światło na powierzchnię odblaskową i wykonuje pomiar światła odbitego, odwzorowując w ten sposób sytuację, w której światła samochodu oświetlają np. znaki drogowe, a do oka kierowcy trafia z powrotem światło odbite.
Dzięki zastosowaniu szybkiego monochromatora skanującego, cały pomiar jest niezwykle precyzyjny i zajmuje zaledwie kilka sekund!
Pomiary zgodne z wymogami międzynarodowych norm
GL RETROREFLECTOMETER 4.0 SRS został zaprojektowany zgodnie z wymaganiami CIE 54.2, która opisuje możliwe sposoby pomiarów odbicia. Retroreflektometr GL Optic pozwala wykonywać testy wg regulaminów ECE R3, ECE R27, ECE R48 i FMVSS 10, a także w zgodzie z EN 12899 dotyczącą pomiarów znaków drogowych.
Najwyższa precyzja i szeroki zakres pomiarowy
Wykorzystanie źródła światła o temperaturze barwowej odpowiadającej illuminantowi A (2856 K) w oparciu o źródło LED* gwarantuje wysoki poziom natężenia oświetlenia na powierzchni próbki. Rolę instrumentu pomiarowego pełni szybki monochromator, a wykonywane nim pomiary rozkładu widmowego pozwalają na analizę parametrów kolorymetrycznych i symulację wykorzystania innych rodzajów źródeł światła do oświetlania próbki.
*źródło halogenowe dostępne opcjonalnie
Pełna informacja o istotnych parametrach światła odbitego
Stosowanie w powszechnie wykorzystywanych fotometrach i kolorymetrach filtrów optycznych może negatywnie wpływać na niepewność pomiarową. Realizowanie pomiaru widmowego przez retroreflektometr GL OPTIC przekłada się na ograniczenie błędów, zwłaszcza w zakresie koloru czerwonego i niebieskiego. Dzięki uzyskaniu informacji o rozkładzie widmowym możliwa jest analiza wielu parametrów związanych z jakością światła.
Zastosowanie GL RETROREFLECTOMETER 4.0 SRS
GL RETROREFLECTOMETER 4.0 SRS jest dedykowany do współpracy z goniometrem GLG A 50-1800. Integracja tych dwóch urządzeń tworzy kompletny układ pomiarowy dla odblasków samochodowych, trójkątów ostrzegawczych, znaków drogowych czy innego rodzaju elementów retrorefleksyjnych.
Podstawowe zastosowanie retroreflektometru sprowadza się do wyznaczenia stosunku światłości odbitej do natężenia oświetlenia na powierzchni (CIL) oraz współrzędnych chromatyczności (x, y).
Szybki monochromator - więcej możliwości
Przyrząd GL Optic wyróżnia się na tle konkurencyjnych rozwiązań dzięki zastosowaniu szybkiego monochromatora. Takie rozwiązanie eliminuje konieczność stosowania filtrów korekcji widmowej V(λ) w instrumencie pomiarowym, a co za tym idzie wyklucza błędy związane z niedopasowaniem widmowym z budżetu niepewności pomiaru.
Szybki monochromator skanujący oddaje w ręce użytkownika korzyści płynące z pomiarów rozkładu widmowego, a jednocześnie nie wykazuje wad właściwych dla spektroradiometrów wykorzystujących siatkę dyfrakcyjną. Duża czułość i szybkość układu pozwalają realizować pomiary w standardzie laboratoryjnym w zaledwie kilka sekund.
Funkcje GL RETROREFLECTOMETER 4.0 SRS
Pomiary zgodne z wymaganiami i nie tylko
Zgodnie z wymaganiami zawartymi w odpowiednich regulacjach, próbki mierzone są w odpowiedniej geometrii. Do ich dokładnego pozycjonowania wykorzystać można goniometr GLG A 50-1800.
Poza wymaganym przez normę pomiarem współrzędnych chromatyczności (x, y), retroreflektometr GL Optic jest w stanie jednocześnie zmierzyć także wiele innych parametrów związanych z rozkładem widmowym badanego światła.
Szybkość i niezawodność
Czas jednego pomiaru w zakresie widzialnym, to zaledwie kilka sekund!
Zastosowany układ kompensacji starzenia zabezpiecza urządzenie przed spadkiem dokładności pomiarów wynikającym ze starzenia się źródła światła oświetlającego badaną powierzchnię.
Więcej możliwości
Dzięki zastosowaniu metody pomiaru rozkładu widmowego istnieje możliwość przeliczenia parametrów dla źródeł światła innego rodzaju niż domyślne.
Pomiary z GL RETROREFLECTOMETER 4.0 SRS
Nasze wstępnie skonfigurowane, indywidualnie skalibrowane przyrządy zapewniają szybkie i precyzyjne wyniki dla niemal każdego praktycznego zastosowania pomiaru światła. Umożliwiają pomiar w ciągu kilku sekund i analizę wyników za pomocą dołączonego oprogramowania GL Goniometer.
Za pomocą GL RETROREFLECTOMETER 4.0 SRS można mierzyć dowolne lub wszystkie z poniższych wielkości optycznych:
- CIL
- Współrzędne chromatyczności (x, y)
- CCT – temperatura barwowa zgodna z normą CIE
- Duv
- Pełny rozkład widmowy w zakresie widzialnym
+wiele więcej!
Specyfikacja GL RETROREFLECTOMETER 4.0 SRS
APPLICATION |
|
| Testing of automotive retro reflectors | |
PROJECTOR UNIT |
|
| Source type | Quartz halogen 275 W |
| CCT | 2856 K (Illuminant A) |
| Projector aperture | ø 50 mm |
| Uniformity of illuminance | < 2% |
| Illuminated area | Circular with adjustable diameter by iris diaphragm ø from 20 cm to 70 cm (available at all working distances) |
PHOTO RECEIVER |
|
| Type | Scanning monochromator |
| Measurement time | < 5 s |
| Entrance aperture | ø 12.5 mm |
| Spectral range | 340 nm - 780 nm |
| Spectral resolution | 5 nm |
GENERAL |
|
| Angle of divergence α | from 20' to 1°30' (0,33° to 1,5°) at distances from 10 m to 15 m |
| from 12' to 1°30' (0,2° to 1,5°) at distances from 15 m to 30,5 m (100 ft) | |
| Angle position resolution | 0.0001° |
| Working distance | 10 m - 30.5 m (100 ft) |
| CIL measurement range | 1 mcd/lx – 10.000 mcd/lx |
| Uncertainty of colour coordinates | 0.0015 |
GENERAL PROPERTIES |
|
| Dimmensions [H x W x D] | 2566 mm x 507 mm x 568 mm |
| Weight | ~ 50 kg |
Uwaga: Specyfikacja urządzenia, oprogramowania sprzętowego i oprogramowania może ulec zmianie bez wcześniejszego powiadomienia. Wszystkie informacje zawarte w arkuszach danych GL OPTIC i informacje o produkcie dostępne w dowolnej formie są starannie przygotowane i zawierają informacje uważane za prawdziwe. Należy pamiętać, że mogą wystąpić rozbieżności wynikające z błędów tekstowych i/lub innych błędów lub zmian w dostępnej technologii. Zalecamy skontaktowanie się z GL Optic przed użyciem produktu w celu uzyskania najnowszej specyfikacji produktu.
Poniżej znajdują się materiały gotowe do pobrania. Kliknij na interesujący Cię plik, aby go pobrać.
Powiązane produkty

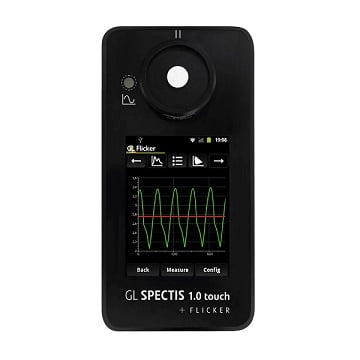

GL SPECTIS 1.0 Touch + Flicker
To urządzenie może mierzyć parametry oświetlenia, w tym także wskaźniki migotania.
GL SPECTROSOFT M
GL SPECTROSOFT M to oprogramowanie analityczne na komputery PC przeznaczone do zastosowań laboratoryjnych, pracy w terenie, kontroli jakości produkcji i ogólnej oceny światła.

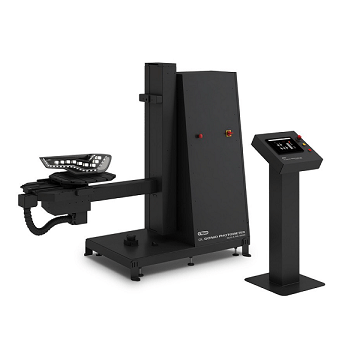

GL GONIO PHOTOMETER GLG A 50-1800
