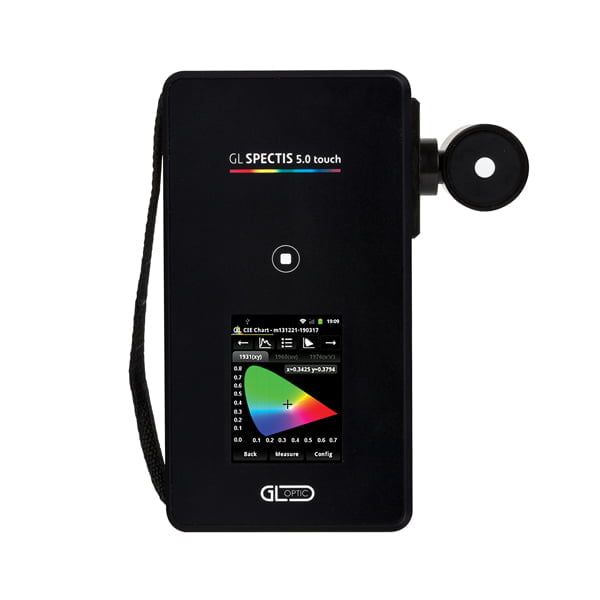

GL SPECTIS 5.0 Touch
Das präziseste in sich geschlossene optische Spektroradiometer
Genauigkeit in Laborqualität
Mit dem GL SPECTIS 5.0 Touch optisches Spektrometerwurde die Genauigkeit und Konfigurierbarkeit von tragbaren Lichtmessgeräten auf ein neues Niveau gehoben. Bislang war eine so hohe photometrische und radiometrische Genauigkeit nur in High-End-Laborsystemen verfügbar. Mit diesem hochmodernen spektralen Lichtmessgerät können Sie Daten in Laborqualität, wo immer Sie sind. Unsere Lichtspektrometer werden individuell kalibriert, um schnell präzise Ergebnisse zu liefern. Optional können Sie unser branchenführendes GL SPECTROSOFT M für fortschrittliche Analysen und Berichte einsetzen.
Zusätzlich kann dieses einzigartige LED-Spektrometer konfiguriert werden, um einen erweiterten Spektralbereich von UV bis NIR mit einem einzigen Sensor abzudecken, der für Absolutmessungen von 200 nm bis 1050 nm kalibriert ist. Das praktische Design dieses Gerätes ermöglicht verschiedene Arten von Messungen für eine Vielzahl von Anwendungen. Von UV-Messungen in photobiologischen Sicherheitstests über die Bewertung von LED-Lampen im VIS-Bereich bis hin zu Tests im IR-Bereich von LEDs in der Medizintechnik. Das GL SPECTIS 5.0 Touch hat sie alle abgedeckt.
Präzision gemäß globalen Standards
Das GL SPECTIS 5. 0 Touch verfügt über einen großen Back-Thinned CCD-Sensor von Hamamatsu in Laborqualität, der eine außergewöhnliche Stabilität über längere Belichtungszeiten bietet. Das Gerät wird nach Referenzstandards kalibriert, die auf nationale Laboratorien rückführbar sind und durch die weltweit anerkannte Werkskalibrierung bestätigt werden. Elektronische Dunkelstrompegel werden automatisch überwacht und intelligent kompensiert. Dies vermeidet Drifts aufgrund von Temperaturschwankungen.
Modernste Technologie
Das tragbare Spektroradiometer GL SPECTIS 5. 0 Touch nutzt die neueste Photonik-Technologie.Das Gerät ist ein einfach zu bedienendes, präzises und praktisches Werkzeug für Lichtprofis. Wenn Sie anspruchsvolle Messanwendungen außerhalb des Labors haben oder sofort zuverlässige Ergebnisse benötigen, ist dieses vollständig in sich geschlossene optische Spektrometer die ideale Lösung. Verbinden Sie sich mit einem PC für den Einsatz im Labor, in der Produktion oder an einem anderen Industriestandort, an dem Licht oder eine andere optische Strahlung gemessen werden muss.
Einzigartige Flexibilität
Mit dem universellen Konzept und Design des GL SPECTIS 5.0 Touch können Sie Ihr Messsystem ganz einfach um eine unserer Ulbrichtkugeln oder weiteres Zubehör erweitern. Messen Sie die Bestrahlungsleistung mit Standard-Diffusor- oder Glasfasersonden. Verbinden Sie dieses Gerät mit Kugeln zur Lichtstrommessung oder kombinieren Sie es mit einem Leuchtdichte / Strahungsteleskop zur speziellen Bewertung von Gefahren und Qualität.
GL SPECTIS 5.0 Touch Anwendung
Die Idee, einen erweiterten Spektralbereich mit hoher Leistung in einem tragbaren Spektroradiometer zu schaffen, wurde im Kontakt mit Kunden, und deren Anforderungen entworfen. Viele Anwender unserer Laborgeräte fragten auch, ob es möglich wäre, die gleiche Genauigkeit in einem kleineren Gerät zu erreichen, so dass Sie keine sperrigen Laborgeräte mit ins Feld nehmen müssen.
Dies war der Ursprung des GL SPECTIS 5.0 Touch-Lichtspektrometers, das durch die Zusammenführung der praktischen, in sich geschlossenen Merkmale unseres GL SPECTIS 1.0 mit dem optischen System mit höchster Genauigkeit aus einem typischen Laborgerät entwickelt wurde. Die Ergebnisse sind eine der führenden Lösungen auf dem Markt für modernste LED- und optische Strahlungsmessungen für die Allgemeinbeleuchtung, medizinische, elektronische und wissenschaftliche Anwendungen.
Unerreichte optische Leistung
Das GL SPECTIS 5.0 Touch wurde von vielen Labors auf der ganzen Welt getestet und bewertet und hat stets die gleiche Genauigkeit wie weitaus teurere und komplexere messtechnische Instrumente geliefert. Für Konfigurationen mit erweitertem Messbereich werden unsere Spektroradiometer individuell mit zertifizierten und rückführbaren Referenzstandards kalibriert, die das gesamte Spektrum von 200 nm bis 1050 nm abdecken. Die werkseitigen Kalibrier- und Unsicherheitswerte bestätigen die Leistung, die bisher nur mit scannenden Spektroradiometern oder Monochromatoren möglich war.
Professionelle LED-Charakterisierung
Das tragbare Spektrometer GL SPECTIS 5.0 Touch kann mit allen unseren Ulbrichtkugeln und Goniometer Systemen für hochpräzise Messungen nach CIE 127:2007 und CIE 025/E:2015 verwendet werden. Die hohe Genauigkeit und Auflösung macht es zum idealen Messgerät für Messungen, die die Anforderungen der (IES) LM-79-08 und anderer internationaler Normen erfüllen.
GL SPECTIS 5.0 Touch Funktionen
Erweiterter Spektralbereich
Mit einem breiten Wellenlängenbereich von 200 bis 1050 nm ermöglicht der Spektroradiometer GL SPECTIS 5.0 Touch Messungen nach einer Reihe von Normen, darunter photobiologische Sicherheit (EN 62471) oder die Messung von SSL-Produkten (IESNA LM-79-08).
Touchscreen-Anzeige
Das Gerät benötigt keinen Computer, um Messungen durchzuführen. Die Navigation ist sehr einfach und die wichtigsten Daten können sofort über den farbigen Touchscreen des Geräts angezeigt werden:
- vollständiges spektrales Profil, d. h. spektrale Strahlungsverteilung
- Normfarbtafel entsprechend CIE-Standards
- Farbkoordinaten
- alle farbmetrischen Parameter wie CCT, CRI und die einzelnen R1 – R15 Indizes
- Peak-Farbwerte
Photometrische und radiometrische Kalibrierung
In jedes Spektrometer ist vor der Auslieferung eine absolute Spektralkalibrierung integriert, die eine genaue Messung verschiedener Absolutwerte wie Lux, Candela oder Lumen sowie radiometrischer Werte je nach installiertem Messzubehör ermöglicht.
Dunkelstrom-Kompensation
Obwohl es sich beim GL SPECTIS 5.0 Touch nicht um ein gekühltes CCD-Detektor-System handelt, ist das Messgerät bereit, sehr genaue Messungen unter verschiedenen Bedingungen durchzuführen. Ein auf der Elektronikplatine installierter Temperatursensor überwacht Temperaturänderungen und korrigiert automatisch jede Änderung des Dunkelstromsignals, was eine ausgezeichnete Messstabilität gewährleistet.
Micro SD
Tausende von Lichtmessungen können automatisch auf der mitgelieferten 4GB Micro-SD-Karte gespeichert werden. Das System erstellt eine Ordner-Bibliothek mit Messdaten, die in separaten Dateien gespeichert sind. Die Nomenklatur kann leicht geändert werden, um dem Benutzer einen einfachen Zugriff auf die gespeicherten Messungen zu ermöglichen. Darüber hinaus können die Daten direkt von der Micro-SD-Karte auf einen Computer übertragen werden.
Verschiedene Ulbrichtkugeln und Einkoppeloptiken erhältlich
Mit dem universellen Konzept und Design der GL SPECTIS 5.0 Touch können Sie Ihr Messsystem ganz einfach um eine unserer Ulbrichtkugeln oder weiteres Zubehör erweitern.
Automatische Zubehörerkennung
Das optische Spektrometer GL SPECTIS 5.0 Touch verfügt über einen RFID-basierten Mechanismus zur Erkennung der angeschlossenen Einkoppeloptik und verwendet automatisch die richtige Kalibrierungsdatei für dieses Zubehör. So kann der Anwender Messfehler beim Wechsel des Zubehörs sicher vermeiden. Die Kalibrierung entspricht den Anforderungen führender nationaler Normungsinstitute (NMI) und wird durch ein Werkskalibrierungs-Zertifikat bestätigt.
GL SPECTIS 5.0 Metriken
Unsere vorkonfigurierten, individuell kalibrierten Spektrallichtmessgeräte liefern schnelle und präzise Ergebnisse für nahezu jede praktische Lichtmessanwendung. Messen Sie in Sekundenschnelle und überprüfen Sie die Ergebnisse direkt auf dem Handheld-Display oder gehen Sie mit der mitgelieferten Software tiefer.
Mit dem GL SPECTIS 5.0 Touch können Sie eine oder alle der folgenden optischen Größen messen:
- Lux - Beleuchtungsstärke
- Lumen – Gesamtlichtstrom
- CRI – Farbwiedergabeindex nach CIE
- CCT – die Farbtemperatur nach CIE Standard
- Farbe – die chromatischen Koordinaten nach CIE 1931 und CIE 1964
- Verfahren zur Bewertung der Farbwiedergabe von Lichtquellen nach TM-30 IES-Standard
- PAR/PPFD – photosynthetische Aktivstrahlungsmessungen für den Horticulture Bereich
- EML – Biologische Wirkungen von Licht auf den Menschen in gleichwertigem melanopischem Lux
- mWatt – Strahlungsleistung
+ viele mehr!
Was auch immer Ihre Anwendung ist, unser präzises SPECTIS 5. 0 Touch-Spektrometer ist ideal dafür geeignet.
GL Spectis 5.0 Touch Technische Daten
APPLICATION | |
| Special applications in the measurement of light sources and optical components, laboratory grade | |
| Compliance with the following: IESNA LM-79-08 CIE S 025 / E:2015 | |
LED MEASUREMENT | |
| Illuminance [lx]* | 5 lx - 150 000 lx (Standard diffusor) |
| Luminance [cd/m²] | Available with optional GL OPTI PROBE |
| Luminous flux [lm] | Available with optional GL OPTI SPHERE |
| Luminous intensity [cd] | Calculated in SPECTROSOFT |
| Illuminance class | Class B – DIN 5032-7 |
| Class A on demand | |
| Class AA – JIS C 1609-1:2006 | |
| Tolerance – cosine response (f2‘) | < 3% (1,9%) |
| Spectral range** | 340-850 nm (GL SPECTIS 5.0 Touch VIS) |
| 200-800 nm (GL SPECTIS 5.0 Touch UV-VIS) | |
| 380-1050 nm (GL SPECTIS 5.0 Touch VIS-NIR) | |
| 200-1050 nm (GL SPECTIS 5.0 Touch UV-VIS-NIR) | |
CALCULATED VALUES | |
| CRI – Color rendering index, according to CIE | Ra, R1-R14 |
| CRI according to TM-30-15 | R15 |
| CCT - Korrelierte Farbtemperatur nach CIE 13.3 | ✓ |
| Color peak | ✓ |
| Color dominant | optional with GL SPECTROSOFT |
| Farbpositionskoordinaten [x,y] nach CIE 1931 | ✓ |
| Farbpositionskoordinaten [u',v'] nach CIE 1976 | ✓ |
| Farbortkoordinaten [u,v] nach CIE 1960 | ✓ |
| Color coordinate error | Optional with GL SPECTROSOFT |
| Metameric index | Optional with GL SPECTROSOFT |
| Binning | Optional with GL SPECTROSOFT |
| Assessment in accordance with ISO 3664 | ✓ |
PHOTOMETRY / RADIOMETRY | |
| Sensor | Back-thinned type CCD image |
| Number of pixels | 2048 |
| Physical resolution / datapoint interval | ~ 0.5 nm |
| Wavelength reproducibility | +- 0.5 nm |
| Integration time | 10 ms to 10 s |
| A/D converter | 16 bits |
| Signal-to-noise ratio | 1000:1 |
| Stray light | 2*10 E-4 |
| Optical resolution / FWHM | 2.5 nm |
| Radiometric accuracy**/***/**** | 6% within range 200 – 220 nm |
| 5% within range 220 - 500 nm | |
| 4% within range 500 - 1050 nm | |
| Flicker compensation | ✓ |
| Temperature sensor and dark current compensation | ✓ |
| Uncertainty of color coordinates*** | +- 0.0015 |
| Automatische Zubehörerkennung | ✓ |
| Operating System | Android |
| IPower supply | via USB connector < 640 mA |
| Power adapter | Power supply unit 100…240 V (50/60 Hz) 0.15 A |
| Signal-to-noise ratio | 1000:1 |
| Battery / Power pack | Li-ion battery 3500 mAh |
| Automatic shut-off | ✓ |
| Battery life | up to 5 h***** |
| Operating temperature | 5-35°C |
| Dimensions [H x W x D] | 111 mm x 210 mm x 58 mm |
| Weight | 1556 g |
| Tripod adapter | ✓ |
INTERFACE AND MEMORY | |
| USB | USB 2.0 |
| Trigger | Open collector, minijack 3.5 mm, 3-pin |
| SD Card slot | microSD |
| Measurement result storage | Auto / 4 GB microSD |
| Data format | XML |
| Fiber optic connector | Optional SMA905D |
DISPLAY AND OPERATION | |
| Display | 3.5“ color LCD 240 x 320 |
| Operation | Touch Screen, PC / Notebook |
SOFTWARE | |
| Software | Optional GL SPECTROSOFT Basic / Pro / Lab |
ORDERING INFORMATION | |
| Case | ✓ |
| Battery | ✓ |
| USB cable | ✓ |
| Power supply | ✓ |
| Leash | ✓ |
| Display protection foil | ✓ |
| 4GB microSD card | ✓ |
* Der Dynamikbereich hängt vom Spektrum ab und sollte für jede Lichtquelle separat berechnet werden. Geschätzter Dynamikbereich für eine typische weiße LED mit 4000 K. Geschätzter Bereich für ein optisches System, das den Standardspezifikationen entspricht. Änderungen hiervon sind oft möglich. Bitte wenden Sie sich an den technischen Support, wenn Sie bestimmte Parameter benötigen.
** Spektralbereich des Sensors. Der tatsächliche Spektralbereich des Systems kann aufgrund der Einschränkungen des verwendeten optischen Zubehörs reduziert sein.
** Absolute Messunsicherheit unmittelbar nach der Kalibrierung. Die erweiterte Unsicherheit entspricht einer Erfassungswahrscheinlichkeit von 95% und dem Erweiterungsfaktor k = 2.
Unter Laborbedingungen gültige Parameter 25°C, relative Luftfeuchtigkeit 45%.
**** Gilt nur innerhalb des Spektralbereichs des angegebenen Modells.
***** Bei mäßiger Nutzung - kontinuierliche Messungen und WiFi erhöhen den Energieverbrauch erheblich.
Anmerkung: Änderungen der Geräte-, Firmware- und Software-Spezifikationen sind ohne vorherige Ankündigung vorbehalten. Alle Informationen in den GL OPTIC-Datenblättern und Produktinformationen, die in irgendeiner Form verfügbar sind, wurden sorgfältig erstellt und enthalten Informationen, von denen wir glauben, dass sie wahr sind. Bitte beachten Sie, dass Abweichungen aufgrund von Text- und/oder anderen Fehlern oder Änderungen in der verfügbaren Technologie auftreten können. Wir empfehlen Ihnen, GL Optic vor der Verwendung des Produkts zu kontaktieren, um die neuesten Produktspezifikationen zu erhalten.
Nachstehend finden Sie Materialien, die zum Herunterladen bereitstehen. Klicken Sie auf die Datei, die Sie interessiert, um sie herunterzuladen.
Best Application Technology 2019 LED Professional Symposium in Bregenz
GL RID one UV, ein Messsystem zur Messung der Strahlungsintensität von UV-LEDs, wurde als beste Lösung in der Kategorie "Beste Anwendungstechnologie" ausgezeichnet.
Optisches Spektrometer in Laborqualität, wo immer Sie es brauchen!
Zubehör für eine Vielzahl von Anwendungen

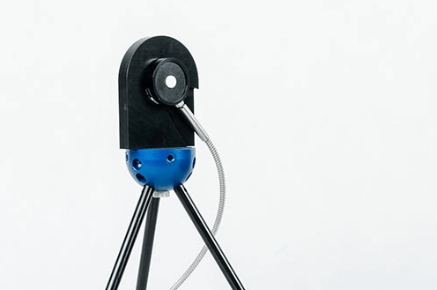

Horticulture und photobiologische Sicherheit
Die Kalibrierung mit erweitertem Messbereich und hoher Auflösung ermöglicht erweiterte Messaufgaben wie die Prüfung der Blaulichtgefährdung und die Spektralanalyse auf Laborniveau für jede Art von optischer Strahlung zwischen 200 und 1050 nm. Optimieren Sie Pflanzen-Kulturen, indem Sie sicherstellen, dass die Lichtverhältnisse in den Spektren ausreichend sind.

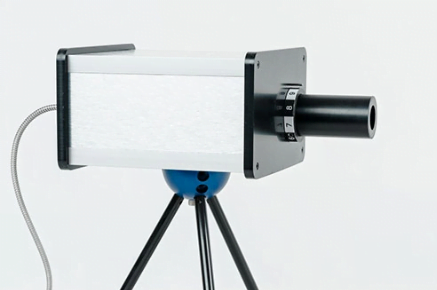

Bewertung der photobiologischen Sicherheit
Als Zubehör für unser optisches Spektrometer GL SPECTIS 5.0 Touch zur Bewertung von Risikogruppen nach IEC Photobiology Safety Standard ist ein spezielles Strahlungsmessteleskop erhältlich. Dieses Set enthält eine werkseitige Kalibrierung, die auf nationale Standards rückführbar ist.
Überprüfung von Museumsbeleuchtung
Unsere tragbaren Spektroradiometer werden von den berühmtesten Galerien der Welt verwendet, um die spektrale Leistungsverteilung ihrer Beleuchtung zu kontrollieren und zu überprüfen, um die Artefakte vor den schädlichen Auswirkungen der optischen Strahlung zu schützen. Mehr dazu erfahren Sie hierhere.
Medizinisches und wissenschaftliches Licht
Hersteller von Medizinprodukten, Pharmaunternehmen und anderen Biotech-Unternehmen verwenden das optische Spektrometer GL SPECTIS 5.0 Touch zur Überprüfung der Produktqualität oder der spektralen Eigenschaften von optischer Strahlung, die sich negativ auf biologische Substanzen oder pharmazeutische Wirkstoffe auswirken können.
Weitere Produkte
GL SPECTROSOFT M
GL SPECTROSOFT M ist eine analytische PC-basierte Software, die für Laboranwendungen, Feldarbeit, Qualitätskontrolle in der Produktion und für allgemeine Lichtbeurteilungszwecke entwickelt wurde.

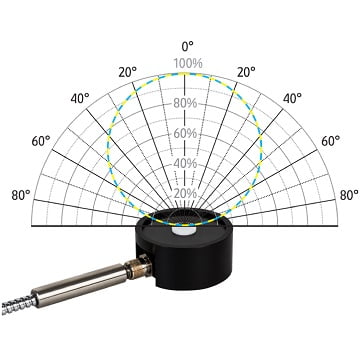

GL OPTI PROBE 5.1.50 Illuminance
Bestrahlungsstärke-/Beleuchtungsstärke-Diffusor mit Quarzglasfaseroptik für erweiterte spektrale Bestrahlungsstärkemessungen.

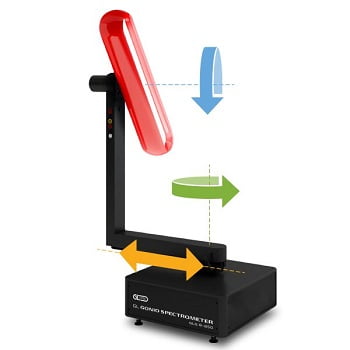

GL GONIO SPECTROMETER GLG 8-850
