GL Gonio Spectrometer GLG 4-500

Tisch-Goniometer für kleine LED-Lampen und -Module

Home / Produkte / GL Gonio Spectrometer GLG 4-500

Dieses Produkt wurde abgekündigt und wird durch eine neue Version ersetzt.
Weitere Details folgen in Kürze.

GONIO_GLG-4-500_600x600px
Novel GL Optic Gonio-Spectroradiometer for UV LEDs

Automatisierte Abstrahlcharakteristik und Lichtstrom

Dieses innovative Produkt von GL Optic kombiniert die Funktionalität eines Goniophotometers mit den Eigenschaften eines Spektroradiometers zur Messung des Lichtstroms und zur Überprüfung der winkelabhängigen Lichtstärke zusammen mit den von internationalen Normen geforderten farbmetrischen Daten.

Das neue GLG-4-500 ist ein Tisch-Lichtgoniometer, das speziell für die Prüfung von LED-Modulen bis zu mittleren SSL-Lampen entwickelt wurde. Dieses System kann auch für kleinere Lampenmessungen verwendet werden. Das automatisierte, PC-basierte System kann Prüflinge bis zu einem Durchmesser von 500mm und einem Gewicht von bis zu 7 kg aufnehmen und misst mit einer Winkelauflösung von 0,1° und C-Ebene sowie λ Winkel +/;- 180°. Es ist eine Gonio-Einstiegslösung zur Messung der winkelabhängigen Lichtstärkeverteilung und Farbuniformität für eine Vielzahl von Anwendungen.

Weitere Informationen zu UV-Messungen zur Desinfektion von Luft, Wasser und Oberflächen finden Sie in unserem BLOG

Treiben Sie Ihre Entwicklung voran

Lassen Sie sich von der Größe nicht täuschen. Dieses Tisch-Goniophotometer-System kann zur Leistungsbewertung von LED-Modulen, optischen Komponenten und elektrischen Komponenten an allen Stellen der Entwicklung eingesetzt werden. Dieses hoch automatisierte System hält Messproben von bis zu 7 kg und einem Durchmesser von 500 mm. Dies ermöglicht jedem Unternehmen, innerhalb von Minuten genaue und zuverlässige Messungen durchzuführen, anstatt Tage oder Wochen auf die Messergebnisse externer Labore zu warten.

Überprüfen Sie Ihre Farbgleichmäßigkeit

Gemäß der neuen CIE S025/E:2015 sollten die Farbkoordinaten u‘, v‘ mit dem Goniospektroradiometer im vertikalen Winkelbereich von 10° oder weniger (empfohlen 2,5°) und im horizontalen Winkelbereich von 90° oder weniger (empfohlen 22,5°) gemessen werden. Der Wert für die winkelabhängige Farbuniformität wird als die größte Abweichung der Farbigkeit (u’,v’)  der LED-Vorrichtung gemessen, die in verschiedene Richtungen von der gemittelten Farbigkeit (u’a, v’a) emittiert wird.

LED-Produktkonformität

Dieses Komplettsystem von GL Optic wurde als universelle LED-Messlösung konzipiert und entspricht der neuen CIE S025/E:2015 für LED-Module und SSL-Lampen. Es erfüllt auch die Anforderungen der Norm IES LM-79. Das System liefert Daten und Berichte, die gemäß den Anforderungen von American Energy Star und European Eco-Design für LED-Beleuchtung erforderlich sind.

GLG 4-500 Anwendung

Bauen Sie Ihren Wettbewerbsvorteil aus

Die LED-Beleuchtung ist immer wettbewerbsfähiger geworden und die verfügbaren Technologien und Komponenten verändern sich schnell. Die Entwicklung und Bewertung neuer Modelle von Modulen und Lampen ist eine ständige Herausforderung für Hersteller und Importeure. Unser vollautomatisches, kompaktes Goniometersystem unterstützt Entwicklungsteams und Produktprüflabore, welche die Lichtstärkeverteilung von LED-Produkten messen müssen.

Ein großes, teures Labor ist nicht notwendig, wenn Sie kleinere Produkte und Komponenten messen wollen. Das GL Gonio Spektrometer GLG 4-500 kann in einer kleinen Dunkelkammer oder sogar in einer speziellen Messstation eingesetzt werden und liefert eine professionelle photometrische und farbmetrische Abstrahlcharakteristik von LEDs. Es wird in Kombination mit einem Spektroradiometer und einer umfangreichen und benutzerfreundlichen Analysesoftware geliefert. Beginnen Sie mit dem Testen Ihrer eigenen Produkte und bauen Sie Ihren Wettbewerbsvorteil durch Qualität und Wissen weiter aus.

Detaillierte Tests und umfangreiches Reporting-Tool

Die meisten Goniophotometer auf dem Markt erfordern hochqualifizierte und erfahrene Techniker, um die gewünschten Ergebnisse zu liefern. Das GLG 4-500 Goniospektometer wurde entwickelt, um die Leistungsfähigkeit in jedes Unternehmen und jeden Zweck zu bringen, da es als praktische, alltägliche Lösung für Ingenieure und Techniker konzipiert ist. Das Plug-and-Play System vereinfacht komplexen Messverfahren. Montieren Sie einfach die Prüflinge auf der mechanischen Platine, richten Sie sie mit dem verfügbaren Laserausrichtwerkzeug aus, stellen Sie die Parameter ein und Sie sind bereit, die Lichtstärkeverteilung zu messen! Das System dreht und misst den Prüfling automatisch an jedem Ort und gibt die Ergebnisse dann in einem vollständig anpassbaren Bericht aus.

Photometrische Dateien und mehr

Lichtstärkeverteilungsdiagramme und Lichtstrom werden zusammen mit den photometrischen Dateien IES und LDT automatisch vom System erzeugt. Da wir ein Spektroradiometer als Standarddetektor verwenden, generiert das Spectrogonio alle farbmetrischen Werte wie CCT und Duv, CRI und Rf (TM-30 2015) MacAdam Ellipsen, Farbuniformität und mehr. Dies ist jedoch bei herkömmlichen Goniophotometer-Systemen zur Lichtmessung einfach nicht möglich.

GLG_4-500 Light Eigenschaften

Ein Standard-Goniometer beinhaltet:

  • Typ C Goniospektrometer in C-γ Koordinate
  • Optische Achse in horizontaler Richtung
  • Winkel-aufgelöste Bestimmung der Lichtstärke und anderen spektralen und farbmetrischen Größen
  • Lichtstrommessungen
  • Datenexport im EULUMDAT- und IES-Format

Optional

  • Dedicated mechanical sliders of 1m or 2,5m length
  • Featuring a mount for measurement instrument
  • Extension profiles of 1m length available

Optionales Zubehör

  • Labor-Photometer der Klasse A
  • Strom- oder Spannungsquellen und Leistungsmesser
  • TEC Steuerung oder Temperaturmessung

GLG 4-500 Metriken

Photometrische Größen

  • Lichtstärkeverteilung
  • Polardiagram
  • Kegeldiagramm
  • Lichtstrom (Lumen)
  • IES- und LTD-Dateiformate
  • Mittlere Strahlintensität

Farbmetrische Größen

  • Korrelierte Farbtemperatur (weiße LED-Lichtquellen) CCT und Duv
  • Farbwiedergabeindex (weiße LED-Lichtquellen) Ra, CRI, R1 bis R15, IES TM-30
  • MacAdam Ellipsen
  • Winkelabhängige Farbuniformität

Optionale Messgrößen

  • Lichtausbeute [lm/w]
  • Leistungsfaktor (z. B. cos θ)
  • Temperatur

GLG 4-500 Spezifikationen

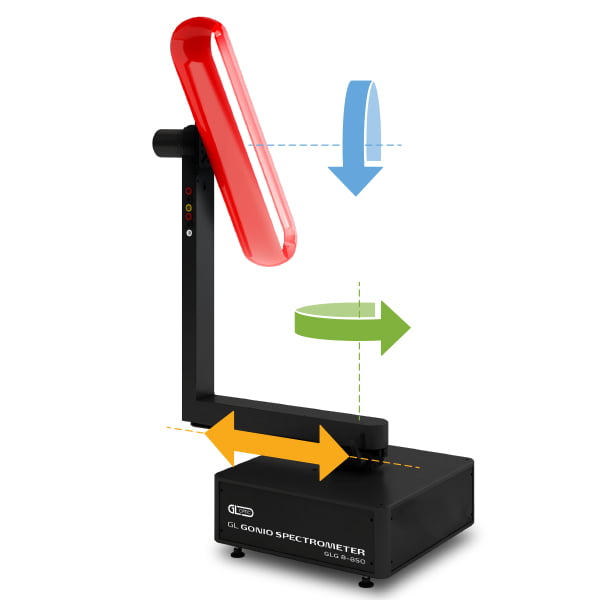

CIE Goniometer typFernfeld Typ-C mit horizontaler, optischer Achse Automatische DUT-Steuerung 2-Achsen-Schrittmotor Keilriemenantrieb
Winkelbereich C-Achse± 180°
Winkelbereich Y-Achse± 180° theoretisch (verwendbar je nach Geometrie)
Positionierungsgenauigkeit0.1°
Reproducibility C axis0.1°
Reproducibility γ axis0.1°
Angular speed C axisup to 45°/s
Angular speed γ axisup to 45°/s
DUT photometric center positioning0 to 180 mm via hand crank
Photometric distance2.5 m – 7.5 m Distance >= largest DUT dimension x (5 to 15) (CIE_S025/E:2015)
DUT mounting plate (bread board)Square 80 x 80 mm; Fixing: Multiple M6 mounting holes
Probengröße (max.)≤ 500 mm (Durchmesser bzw. Diagonale)
Goniometer dimensions530(L) x 300(W) x 470(H)mm
Maximum operating footprint diameter1100 mm (when vertical axis is fully extended)
Probengewicht (max.)4 kg
Goniometer weight8 kg
Power supply and max. consumptionPC connection by USB A-B; 110-230 V; 40W
Sensor typGL Optic Spectrometer range: GL Spectis 1.3 LS; GL Spectis 1.0 Touch LS; GL Spectis 1.0 Touch + Flicker; GL Spectis 5.0 Touch;

Schlüsselfertige Systemeinrichtung

Wenn Sie einen neuen Laborraum für Messungen von Beleuchtungsprodukten oder Komponententests einrichten möchten, kann dieses System mit einer Reihe von zusätzlichen Elementen und Peripheriegeräten kombiniert werden, um die vollständige Betriebseinrichtung zu vervollständigen.

Schienen und Verlängerungen

Bitte prüfen Sie die verschiedenen Größen der verfügbaren kompatiblen Schienensysteme, um das Messgerät zu montieren und den photometrischen Abstand einfach zu ändern. Schieber mit einer Länge von 1m oder 2,5 Metern sind auf Anfrage erhältlich. Zusätzliche Verlängerungsprofile können bestellt werden, um unterschiedliche Anforderungen an den Laborraum zu erfüllen.

Stromversorgungen

Sie können optionale programmierbare Stromversorgungen, Stromquellen oder Leistungsmesser einbeziehen, um das gesamte System über eine Software-Schnittstelle zu steuern. Erfahren Sie mehr.

Thermische Steuerung

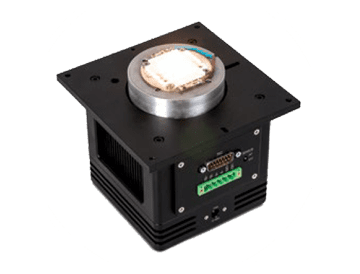

Es sind Temperaturregler (TEC) für die stabilisierte Temperaturprüfung von LED-Modulen gemäß CIE S 025 erhältlich. Erfahren Sie mehr.

Kabelmanagement

Ein intelligentes Kabelanschlusssystem hilft, Probleme mit der Stromversorgung und der Handhabung von Kabeln während der Tests zu vermeiden. Der robustere integrierte Sockel enthält einen eingebauten USB-Controller und eine PC-Schnittstellenbuchse. Der neu gestaltete vertikale Arm deckt den Antrieb ab und verfügt über Steckdosen, die zur einfacheren Verkabelung platziert sind. Es ist ein universelles Goniophotometer mit Spektrallichtmessung für eine Vielzahl von Anwendungen.
