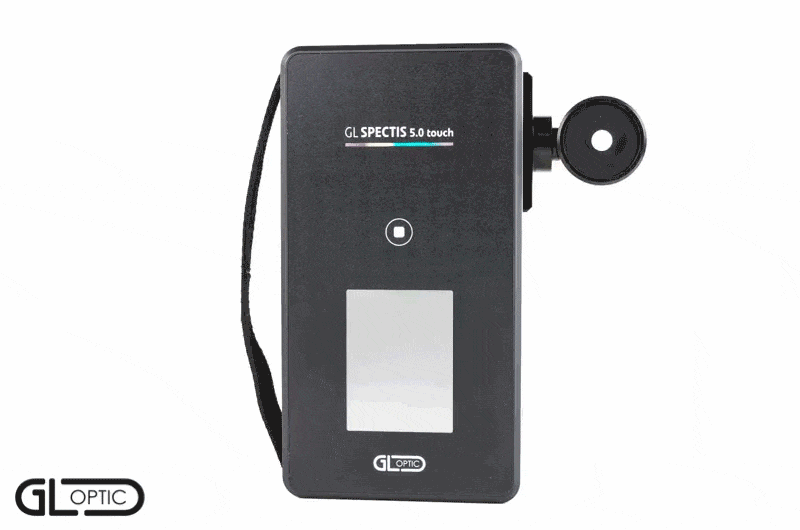

GL Spectis 5.0 Touch

Das präziseste in sich geschlossene optische Spektroradiometer

Home / Produkte / GL Spectis 5.0 Touch
GL-OPTIC-SPECTIS5-WEB-JPEG-SQ

Genauigkeit in Laborqualität

Mit dem optischen Spektrometer Spectis 5. 0 Touch wurde die Genauigkeit und Konfigurierbarkeit von tragbaren Lichtmessgeräten auf ein neues Niveau gehoben. Bisher war die hohe photometrische und radiometrische Genauigkeit dieses Geräts nur in High-End-Laborsystemen verfügbar. Mit diesem hochmodernen spektralen Lichtmessgerät können Sie überall Labordaten erhalten. Unsere Lichtspektrometer sind individuell kalibriert, um schnell präzise Ergebnisse zu liefern, die mit unserer optionalen Spectrosoft-Analysesoftware in die Tiefe ausgewertet werden können.
Zusätzlich kann dieses einzigartige LED-Spektrometer konfiguriert werden, um einen erweiterten Spektralbereich von UV bis NIR mit einem einzigen Sensor abzudecken, der für Absolutmessungen von 200 nm bis 1050 nm kalibriert ist. Das praktische Design dieses Gerätes ermöglicht verschiedene Arten von Messungen für eine Vielzahl von Anwendungen. Von UV-Messungen in photobiologischen Sicherheitstests über die Bewertung von LED-Lampen im VIS-Bereich bis hin zu Tests im IR-Bereich von LEDs in der Medizintechnik. Das GL Spectis 5.0 Touch hat sie alle abgedeckt.

Präzision gemäß globalen Standards

Das Spectis 5. 0 Touch verfügt über einen großen Back-Thinned CCD-Sensor von Hamamatsu in Laborqualität, der eine außergewöhnliche Stabilität über längere Belichtungszeiten bietet. Das Gerät wird nach Referenzstandards kalibriert, die auf nationale Laboratorien rückführbar sind und durch die weltweit anerkannte Werkskalibrierung bestätigt werden. Elektronische Dunkelstrompegel werden automatisch überwacht und intelligent kompensiert. Dies vermeidet Drifts aufgrund von Temperaturschwankungen.

Modernste Technologie

Das tragbare Spektroradiometer Spectis 5. 0 Touch nutzt die neueste Photonik-Technologie.Das Gerät ist ein einfach zu bedienendes, präzises und praktisches Werkzeug für Lichtprofis. Wenn Sie anspruchsvolle Messanwendungen außerhalb des Labors haben oder sofort zuverlässige Ergebnisse benötigen, ist dieses vollständig in sich geschlossene optische Spektrometer die ideale Lösung. Verbinden Sie sich mit einem PC für den Einsatz im Labor, in der Produktion oder an einem anderen Industriestandort, an dem Licht oder eine andere optische Strahlung gemessen werden muss.

Einzigartige Flexibilität

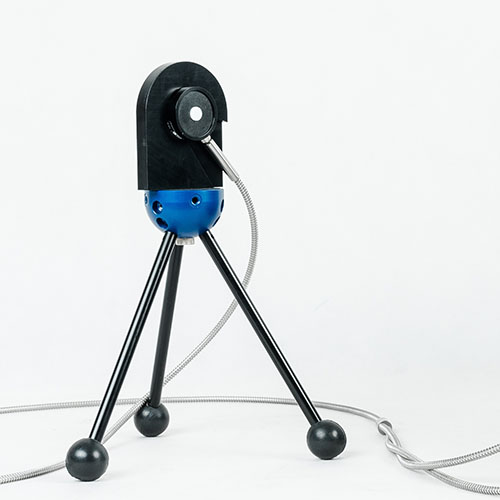

Mit dem universellen Konzept und Design des Spectis 5. 0 Touch können Sie Ihr Messsystem ganz einfach um eine unserer Ulbrichtkugeln oder weiteres Zubehör erweitern. Messen Sie die Bestrahlungsleistung mit Standard-Diffusor- oder Glasfasersonden. Verbinden Sie dieses Gerät mit Kugeln zur Lichtstrommessung oder kombinieren Sie es mit einem Leuchtdichte / Strahungsteleskop zur speziellen Bewertung von Gefahren und Qualität.

Optisches Spektrometer in Laborqualität, wo immer Sie es brauchen!

Zubehör für eine Vielzahl von Anwendungen

Horticulture und photobiologische Sicherheit

Die Kalibrierung mit erweitertem Messbereich und hoher Auflösung ermöglicht erweiterte Messaufgaben wie die Prüfung der Blaulichtgefährdung und die Spektralanalyse auf Laborniveau für jede Art von optischer Strahlung zwischen 200 und 1050 nm. Optimieren Sie Pflanzen-Kulturen, indem Sie sicherstellen, dass die Lichtverhältnisse in den Spektren ausreichend sind.

Bewertung der photobiologischen Sicherheit

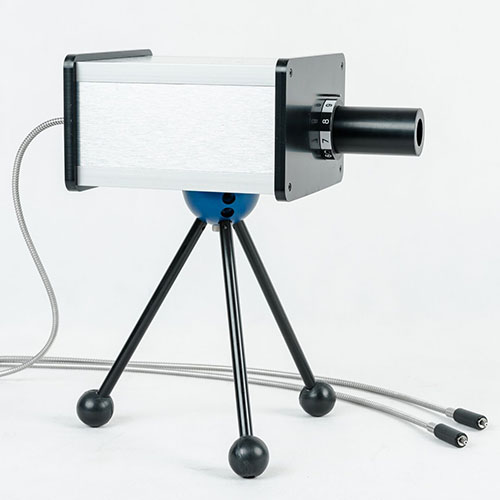

Als Zubehör für unser optisches Spektrometer Spectis 5. 0 zur Bewertung von Risikogruppen nach IEC Photobiology Safety Standard ist ein spezielles Strahlungsmessteleskop erhältlich. Dieses Set enthält eine werkseitige Kalibrierung, die auf nationale Standards rückführbar ist.

Überprüfung von Museumsbeleuchtung

Unsere tragbaren Spektroradiometer werden von den berühmtesten Galerien der Welt verwendet, um die spektrale Leistungsverteilung ihrer Beleuchtung zu kontrollieren und zu überprüfen, um die Artefakte vor den schädlichen Auswirkungen der optischen Strahlung zu schützen. Mehr dazu erfahren Sie hierhere.

Medizinisches und wissenschaftliches Licht

Hersteller von Medizinprodukten, Pharmaunternehmen und anderen Biotech-Unternehmen verwenden das optische Spektrometer Spectis 5. 0T zur Überprüfung der Produktqualität oder der spektralen Eigenschaften von optischer Strahlung, die sich negativ auf biologische Substanzen oder pharmazeutische Wirkstoffe auswirken können.

Spectis 5.0 Touch Anwendung

Die Idee, einen erweiterten Spektralbereich mit hoher Leistung in einem tragbaren Spektroradiometer zu schaffen, wurde im Kontakt mit Kunden, und deren Anforderungen entworfen. Viele Anwender unserer Laborgeräte fragten auch, ob es möglich wäre, die gleiche Genauigkeit in einem kleineren Gerät zu erreichen, so dass Sie keine sperrigen Laborgeräte mit ins Feld nehmen müssen. Dies war der Ursprung des Spectis 5.0 Touch-Lichtspektrometers, das durch die Zusammenführung der praktischen, in sich geschlossenen Merkmale unseres SPECTIS 1.0 mit dem optischen System mit höchster Genauigkeit aus einem typischen Laborgerät entwickelt wurde. Die Ergebnisse sind eine der führenden Lösungen auf dem Markt für modernste LED- und optische Strahlungsmessungen für die Allgemeinbeleuchtung, medizinische, elektronische und wissenschaftliche Anwendungen.

Unerreichte optische Leistung

Das Spectis 5.0 Touch wurde von vielen Labors auf der ganzen Welt getestet und bewertet und hat stets die gleiche Genauigkeit wie weitaus teurere und komplexere messtechnische Instrumente geliefert. Für Konfigurationen mit erweitertem Messbereich werden unsere Spektroradiometer individuell mit zertifizierten und rückführbaren Referenzstandards kalibriert, die das gesamte Spektrum von 200nm bis 1050nm abdecken. Die werkseitigen Kalibrier- und Unsicherheitswerte bestätigen die Leistung, die bisher nur mit scannenden Spektroradiometern oder Monochromatoren möglich war.

Professionelle LED-Charakterisierung

Das tragbare Spektrometer Spectis 5. 0 Touch kann mit allen unseren Ulbrichtkugeln und Goniometer Systemen für hochpräzise Messungen nach CIE 127:2007 und CIE 025/E:2015 verwendet werden.
Die hohe Genauigkeit und Auflösung macht es zum idealen Messgerät für Messungen, die die Anforderungen der (IES) LM-79-08 und anderer internationaler Normen erfüllen.

Spectis 5. 0 Touch-Funktionen

Erweiterter Spektralbereich

Mit einem breiten Wellenlängenbereich von 200 bis 1050 nm ermöglicht der Spektroradiometer Spectis 5. 0 Touch Messungen nach einer Reihe von Normen, darunter photobiologische Sicherheit (EN 62471) oder die Messung von SSL-Produkten (IESNA LM-79-08).

Touchscreen-Anzeige

Das Gerät benötigt keinen Computer, um Messungen durchzuführen. Die Navigation ist sehr einfach und die wichtigsten Daten können sofort über den farbigen Touchscreen des Geräts angezeigt werden:

  • vollständiges spektrales Profil, d. h. spektrale Strahlungsverteilung
  • Normfarbtafel entsprechend CIE-Standards
  • Farbkoordinaten
  • alle farbmetrischen Parameter wie CCT, CRI und die einzelnen R1 – R15 Indizes
  • Peak-Farbwerte

Photometrische und radiometrische Kalibrierung

Vor der Auslieferung ist in jedes Spektrometer eine absolute Spektralkalibrierung integriert, die eine genaue Messung verschiedener Absolutwerte wie Lux, Candela oder Lumen sowie radiometrischer Werte je nach installiertem Messzubehör ermöglicht.

Dunkelstromkompensation

Obwohl es sich beim Spectis 5.0 Touch nicht um ein gekühltes CCD-Detektor-System handelt, ist das Messgerät bereit, sehr genaue Messungen unter verschiedenen Bedingungen durchzuführen. Ein auf der Elektronikplatine installierter Temperatursensor überwacht Temperaturänderungen und korrigiert automatisch jede Änderung des Dunkelstromsignals, was eine ausgezeichnete Messstabilität gewährleistet.

Micro SD

Tausende von Lichtmessungen können automatisch auf der mitgelieferten 4GB Micro-SD-Karte gespeichert werden. Das System erstellt eine Ordner-Bibliothek mit Messdaten, die in separaten Dateien gespeichert sind. Die Nomenklatur kann leicht geändert werden, um dem Benutzer einen einfachen Zugriff auf die gespeicherten Messungen zu ermöglichen. Darüber hinaus können die Daten direkt von der Micro-SD-Karte auf einen Computer übertragen werden.

Verschiedene Ulbrichtkugeln und Einkoppeloptiken erhältlich

Mit dem universellen Konzept und Design der Spectis 5. 0 Touch können Sie Ihr Messsystem ganz einfach um eine unserer Ulbrichtkugeln oder weiteres Zubehör erweitern.

Automatische Zubehörerkennung

Das optische Spektrometer Spectis 5. 0 Touch verfügt über einen RFID-basierten Mechanismus zur Erkennung der angeschlossenen Einkoppeloptik und verwendet automatisch die richtige Kalibrierungsdatei für dieses Zubehör. So kann der Anwender Messfehler beim Wechsel des Zubehörs sicher vermeiden. Die Kalibrierung entspricht den Anforderungen führender nationaler Normungsinstitute (NMI) und wird durch ein Werkskalibrierungs-Zertifikat bestätigt.

Spectis 5.0 Touch Metriken

Unsere vorkonfigurierten, individuell kalibrierten Spektrallichtmessgeräte liefern schnelle und präzise Ergebnisse für nahezu jede praktische Lichtmessanwendung. Messen Sie in Sekundenschnelle und überprüfen Sie die Ergebnisse direkt auf dem Handheld-Display oder gehen Sie mit der mitgelieferten Software tiefer. Mit dem Spectis Touch können Sie eine oder alle der folgenden optischen Größen messen:

  • Lux – Beleuchtungsstärke
  • Lumen – Lichtstrom
  • CRI – Farbwiedergabeindex nach CIE Standard
  • CCT – die Farbtemperatur nach Standard CIE Standard
  • Farbe – die chromatischen Koordinaten der CIE 1931 und CIE 1964
  • Verfahren zur Bewertung der Farbwiedergabe von Lichtquellen nach TM-30 IES-Standard
  • PAR/PPFD – photosynthetische Aktivstrahlungsmessungen für den Horticulture-Bereich
  • EML – Biologische Wirkungen von Licht auf den Menschen in gleichwertigem melanopischem Lux
  • mWatt – Strahlungsleistung
  • + viele mehr!

Was auch immer Ihre Anwendung ist, unser präzises SPECTIS 5. 0 Touch-Spektrometer ist ideal dafür geeignet.

Technische Daten

APPLICATION
ApplicationSpecial applications in the measurement of light sources and optical components, laboratory grade
Compliance with the following: IESNA LM-79-08 CIE S 025 / E:2015
LED MEASURMENT
Illuminance (lux)*5 lx – 150 000 lx (Standard diffusor)
Luminance [cd/m²]Available with optional GL Opti Probe
Luminous flux [lm]Available with optional GL Opti Sphere
Luminous intensity [cd]Calculated in SPECTROSOFT
Illuminance classClass B – DIN 5032-7;
Class A on demand
Class AA – JIS C 1609-1:2006
Tolerance – cosine response (f2‘)< 3 % (1,9 %)
Spectral range**340 – 850 nm (GL Spectis 5.0 Touch VIS)
200 – 800 nm (GL Spectis 5.0 Touch UV-VIS)
380 – 1050 nm ( GL Spectis 5.0 Touch VIS-NIR)
200 – 1050 nm (GL Spectis 5.0 Touch UV-VIS-NIR)
CALCULATED VALUES
CRI – Color rendering index according to CIERa, R1-R14
CRI according to TM-30-15R15
CCT – Correlated color temperature according to CIE 13.3
Color peak
Color dominantoptional with GL SPECTROSOFT
Color position coordinates [x,y] according to CIE 1931
Color position coordinates [u‘,v‘] according to CIE 1976
Color position coordinates [u,v] according to CIE 1960
Color coordinate erroroptional with GL SPECTROSOFT
Metameric indexoptional with GL SPECTROSOFT
Binningoptional with GL SPECTROSOFT
Assessment in accordance with ISO 3664
PHOTOMETRY / RADIOMETRY
SensorBack-thinned type CCD image
Number of pixels2048
Physical resolution / datapoint interval~ 0.5 nm
Wavelength reproducibility+ – 0.5 nm
Integration time10 ms – 10 s
A/D converter16 bit
Signal-to-noise ratio1000:1
Stray light2*10 E-3
Optical resolution / FWHM2.5 nm
Radiometric accuracy**/***/****6 % within range 200 – 220 nm
5 % within range 220 – 500 nm
4 % within range 500 – 1050 nm
Flicker compensation
Temperature sensor and dark current compensation
Uncertainty of color coordinates***+ – 0.0015
Automatic accessory detection
Operating SystemAndroid
IPower supplyvia USB connector < 640 mA
Power adapterPower supply unit 100… 240 V (50/60 Hz) 0.15 A
Signal-to-noise ratio1000:1
Battery / Power pack Li-ion battery 3500 mAh
Automatic shut-off
Battery lifeup to 5 h*****
Operating temperature5 – 35 °C
Dimensions [H x W x D]111 mm x 210 mm x 58 mm
Weight1556 g
Tripod adapter
INTERFACE & MEMORY
USBUSB 2.0
TriggerOpen collector, minijack 3.5 mm, 3-pin
SD Card slotmicroSD
Measurement result storageAuto / 4 GB microSD
Data formatXML
Fiber optic connectorOptional SMA905D
DISPLAY & OPERATION
Display3.5“ color LCD 240 x 320
OperationTouch Screen, PC / Notebook
SOFTWARE
SoftwareOptional GL SPECTROSOFT Basic / Pro / Lab
ORDERING INFORMATION
Case
Battery
USB cable
Power supply
Leash
Display protection foil
4GB microSD card

* Dynamic range is spectrum related and should be calculated separately for any light source. Estimated dynamic range for typical 4000 K white LED.
Range estimated for optical system made to default specification. Alterations of that are often possible. Please consult technical support if you are looking for specific parameters.

** Spectral range of the sensor. Actual spectral range of system may be reduced due to limitations of used optical accessory.

*** Absolute measurement uncertainty immediately after calibration. The expanded uncertainty corresponds to a coverage probability of 95 % and the coverage factor k = 2.
Parameters valid in laboratory conditions 25deg C, relative humidity 45%.

**** Applies only within the spectral range of the given model.

***** In moderate use – continuous measurements and WiFi significantly increase energy consumption.

Note: Instrument, firmware and software specification are subject to change without prior notice. All information included in GL OPTIC datasheets and product information available in any form are carefully prepared and included information believed to be true. Please note that discrepancies may occur due to text and/or other errors or changes in the available technology.
We advise to contact GL Optic before the use of the product to obtain the latest product specification.
